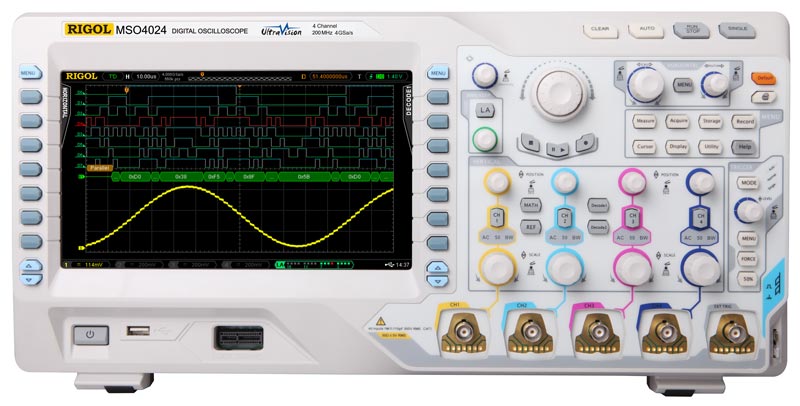

Цифровой осциллограф Rigol MSO4024

  • Цифровой осциллограф Rigol MSO4024

    /images/all/3/12668/big/img_5.jpg

    jijijij

    Цифровой осциллограф Rigol MSO4024

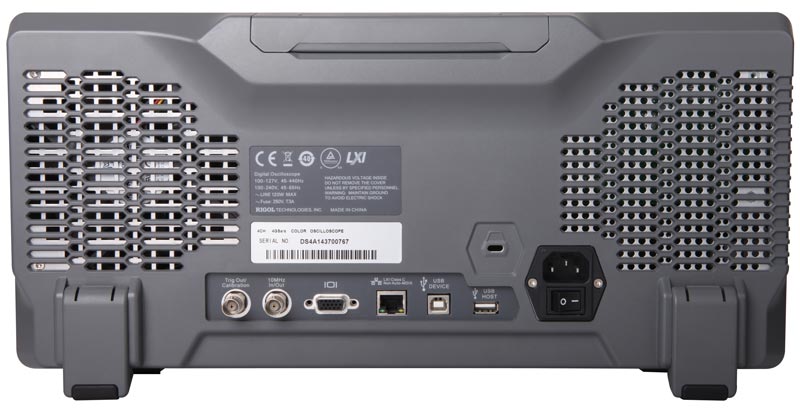

  • осциллограф Rigol MSO4024 вид сзади

    /images/all/3/12668/big/img_14.jpg

    осциллограф Rigol MSO4024 вид сзади

    осциллограф Rigol MSO4024 вид сзади

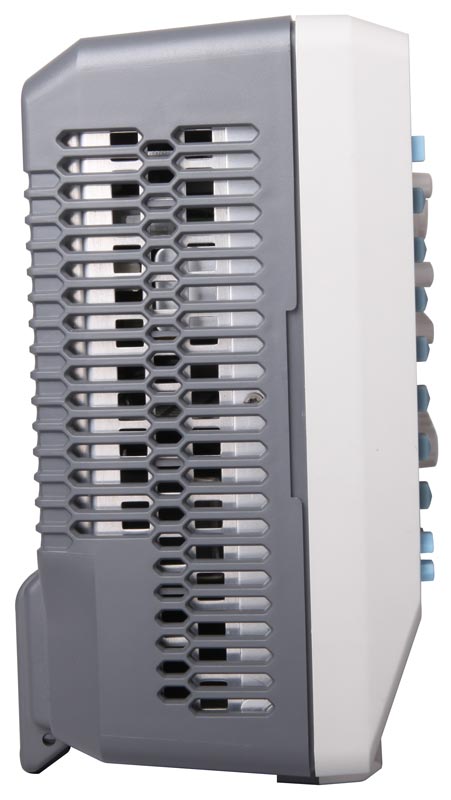

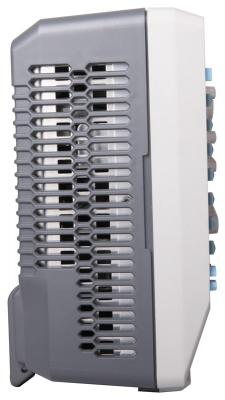

  • Rigol MSO4024 вид сбоку

    /images/all/3/12668/big/img_16.jpg

    1

    Rigol MSO4024 вид сбоку
Акция!

ЦЕНА: 613 060 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Rigol


Страна производитель: Китай Китай

Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Цифровой осциллограф Rigol MSO4024



Цифровой осциллограф Rigol MSO4024 - это сочетание исключительных технических характеристик, широких возможностей по анализу сигналов и инновационных технологий, что позволяет использовать осциллограф Rigol MSO4024 при разработке, отладке и диагностике цифровых и аналоговых устройств.



Оригинальная инновационная технология UltraVision компании Rigol объединяет в себе превосходную скорость захвата осциллограмм (до 110 тысяч осциллограмм в секунду), удобную навигацию по захваченному сигналу, большую длину записи осциллограммы (до 140 миллионов точек). В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала.



Расширенная система синхронизации в цифровом осциллографе Rigol MSO4024 даёт возможность запуска по сигналам шин I²C, RS-232, SPI, CAN, USB.



Наличие в цифровом осциллографе Rigol MSO4024 16-канального логического анализатора делает этот осциллограф эффективным инструментом для проектирования и анализа устройств со смешанными сигналами.



Технические характеристики осциллографа MSO4024:



  • 4 аналоговых канала + 16 цифровых

  • Осциллограф: Полоса пропускания - 200 МГц.

  • Частота дискретизации - 4 Гвыб/с (2 Гвыб/с на канал)

  • Макс. память - 140 М (70 М на каждый канал)

  • Входной импеданс: 1 МОм и 50 Ом.

  • Скорость захвата 110000 осц/сек.

  • 256 градаций яркости

  • Расширенная синхронизация и декодирование, в т.ч. протоколы I2C, CAN, RS232/UART, SPI, USB, FlexRay

  • UltraVision

  • Курсорные измерения

  • 24 автоизмерения

  • Матем. функции

  • БПФ

  • Интерполятор: линейный, Sin(x)/x.

  • Усреднение

  • Пиковый детектор (500 пс)

  • Покадровый регистратор (200000 кадров)

  • Самописец

  • Тестирование в пределах Pass/Fail.

  • Выход синхронизации

  • Логич.анализатор: 1Гвыб/сек, 28 М точек 85000 осц /сек.

  • Интерфейс: 2USB-host, USB-device, LAN, VGA.

  • Дисплей: 23 см (9"), цветной, TFT, 800 х 480.

  • Вес: 4,8 кг.

  • Размеры: 440 x 218 x 130 мм.



Комплект поставки прибора:



  • осциллограф Rigol MSO4024

  • осциллографические щупы: пассивные пробники 500 МГц RP3500A– 2 шт

  • пробник логического анализатора RPL2316

  • сетевой кабель

  • крышка на переднюю панель

  • USB кабель для подключения к ПК

  • краткое руководство по эксплуатации



Дополнительные аксессуары и опции:



  • комплект для монтажа в стойку RM-DS4000

  • адаптер USB-GPIB

  • пассивный пробник RP2200

  • пассивный пробник RP3300A

  • пассивный пробник RP3500A

  • пассивный пробник RP5600A

  • пассивный пробник RP6150A

  • дифференциальный активный пробник RP7150A

  • высоковольтный пробник RP1300H

  • высоковольтный пробник RP1050H

  • токовый пробник RP1001C

  • токовый пробник RP1002C

  • токовый пробник RP1003C

  • токовый пробник RP1004C

  • токовый пробник RP1005C

  • блок питания для токовых пробников RP1000P

  • дифференциальный высоковольтный пробник RP1025D

  • дифференциальный высоковольтный пробник RP1050D

  • дифференциальный высоковольтный пробник RP1100D

  • адаптер 50 Ом RT50J

  • опция декодирования RS232/UART SD-RS232-DS4

  • опция декодирования I2C/SPI SD-I2C/SPI-DS4

  • опция декодирования CAN SD-CAN-DS4

  • опция декодирования FlexRay SD-FlexRay-DS4
