Цифровой осциллограф Rohde & Schwarz HMO3054

  • Rohde & Schwarz HMO3054

    /images/all/3/13914/big/img_5.jpg

    jijijij

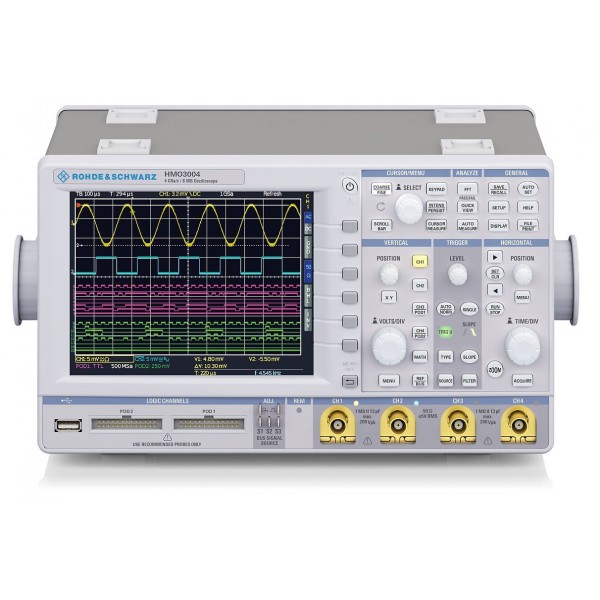

    Цифровой осциллограф Rohde & Schwarz HMO3054

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Rohde & Schwarz


Страна производитель: Германия Германия

Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 3.06MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф HMO3054 от известной немецкой компании Rohde & Schwarz - это один из представителей лабораторных запоминающих устройств серии HMO3000, который отвечает всем современным требованиям в отношении пропускной способности и частоты дискретизации. Путем введения программного кода можно расширить полосу пропускания до 400 или 500 МГц (в зависимости от выбранной опции). Благодаря высокой частоте семплирования в четыре миллиарда отсчетов в секунду и большому объему внутренней памяти в восемь миллионов точек на канал, прибор демонстрирует прецизионный уровень точности.

Для работы со смешанными сигналами, HMO 3054 в базовой комплектации оснащен MSO-функцией. Эта возможность реализована за счет интеграции аналого-цифрового и цифро-аналогового преобразователей. Так, скорость запаздывания ЦАП можно определить с помощью одного курсорного измерения. Поэтому пользователь может сосредоточиться на схеме, не тратя при этом время на дополнительные вычисления.

Режим сегментирования, который входит в стандартный набор опций, обеспечивает разделение доступной памяти для накопления данных на макс. 1000 сегментов. Благодаря этому, он отличается непревзойденной скоростью сбора данных – до 200 000 осциллограмм в секунду. Также, осуществляется захват происходящих в течение коротких временных отрезков и в быстрой последовательности аномалий источника.

Интегрированный трехразрядный вольтметр, который является неотъемлемой частью прибора, значительно облегчает задачи технических специалистов. Одновременно можно измерить до 4 значений напряжений во всех аналоговых входах. Решение от Роде и Шварц отлично подходит для работы в проектных лабораториях, в условиях производства, при разработке сложных схем, при отладке встраиваемых систем, в сферах общего назначения, в образовательных учреждениях и многих других.



Функциональные особенности и технологические преимущества R&S HMO3054:



  • До 28 видов обработки информации, отсортированных по категориям;

  • Курсорные измерения: два горизонтальных курсора, поиск предыдущего/следующего пикового значения;

  • Увеличение масштаба изображения осциллограммы (Запатентованная технология Zoom);

  • Математическое преобразование полученной информации: автоматическое сложение, вычитание, умножение, деление, минимум/максимум, квадрат, корень квадратный, модуль, интеграл и др.;

  • Быстрый просмотра по нажатию кнопки (QuickView);БПФ-анализ: 65536 точек;

  • Испытания по маске;

  • Проведение анализа в частотной и временной областях, логического анализа, а также верификации протоколов без использования сторонних принадлежностей.



Технические характеристики осциллографа HMO3054:



  • Число аналоговых каналов

4

  • Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤2 мВ/дел)

200 МГц

  • Полоса пропускания аналоговых каналов (при коэфф. отклонения ≥ 5 мВ/дел)

500 МГц

  • Максимальная входная частота для логических каналов

350 МГц

  • Время нарастания переходной характеристики (расчетное)

<0,700 >

  • Диапазон значений коэффициента отклонения по вертикали

от 1 мВ/дел до 5 В/дел

  • Импеданс аналоговые каналы

1 MΩ, 13 пФ +/-2 пФ (50 Ω подключаемый)

  • Импеданс логические каналы

100 kΩ, 4 пФ

  • Максимальное входное напряжение

200 В пик (1 MΩ); 5 В скз, макс. 30 В пик (50 Ω); 40 В пик

  • Диапазон временной развертки

от 1 нс/дел до 50 с/дел

  • Погрешность временной развертки

15×10 -6

  • Функция ZOOM

до 250’000:1

  • Частота дискретизации аналоговые каналы

2 х 2 ГВыб/с или 1 х 4 ГВыб/с (2-канальные модели) 4 х 2 ГВыб/с или 2 х 4 ГВыб/с (4-канальные модели)

  • Частота дискретизации логические каналы

16 х 1 ГВыб/с

  • Глубина памяти

2 х 4 Мточек или 1 х 8 Мточек (2-канальные модели) 4 х 4 Мточек или 2 х 8 Мточек (4-канальные модели)

  • Разрешение

8 бит (до 10 бит в режиме HiRes)

  • Скорость обновления

до 5’000 осциллограмм/с

  • Источники синхронизации

Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально)

  • Режимы запуска

Автоматический, ждущий, однократный

  • Виды запуска

по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)

  • Автоматические измерения

28 измерений, разбитых по категориям времени и амплитуды

  • Курсорные измерения

Амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор

  • Математическая обработка

сложение, вычитание, умножение, деление, БПФ, пользовательские выражения, редактор формул

  • Частотомер Разрядность: Диапазон частот

6 разрядов; Диапазон частот: от 0.5 Гц до 300/ 400/ 500 МГц

  • Тестирование по маске

Тестирование по критерию годен / не годен; Возможность создать или загрузить маску и выбрать определенное действие

  • Генератор тестовых последовательностей

Прямоугольные сигналы / проверка пробников, сигналы последовательных шин, программируемые последовательности

  • Цифровой вольтметр Разрядность: Типы измерений:

Разрядность: 3 знака; Типы измерений: DC, DCrms, ACrms, Vpp, Vp+, Vp-, crest factor; Необходимо наличие пробника HZ15

  • Диагональ

16,5 см (6,5 дюймов)

  • Разрешение

640х480 пикселей (VGA)

  • Цветовая схема

256 цветов

  • Интерфейсы

Стандартно: USB-host (тип А) Опционально: HO730 Ethernet (RJ-45) /USB-Device (тип B) HO720 USB-Device (тип B) / RS-232 HO740 IEEE-488 (GPIB)

  • Размеры

285-220-175

  • Вес

3.6 кг
