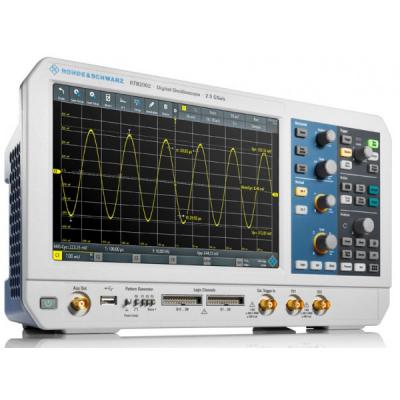

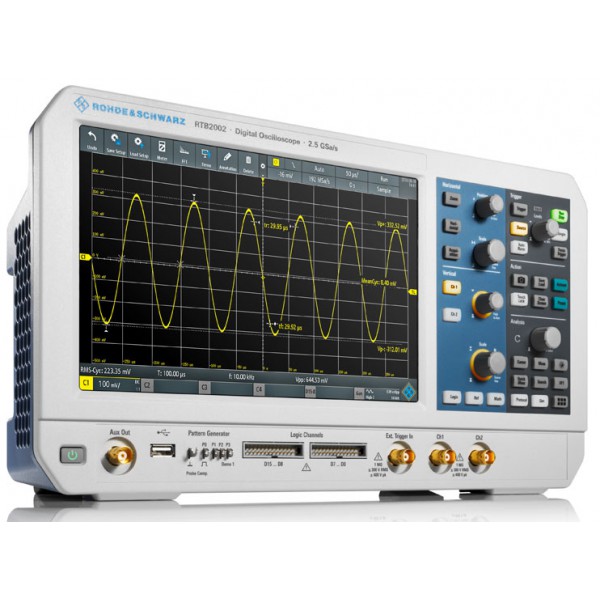

Данная модель представляет собой одну из разновидностей настольного осциллографа RTB2002. Отличается от базовой модели встроенной опцией RTB-B222, которая расширяет рабочий частотный диапазон до 200 МГц.

Технические характеристики Rohde & Schwarz RTB2002-B222:

• Число аналоговых каналов

2 осциллографических 16 логических (опция RTB-B1)

• Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤2 мВ/дел)

200 МГц

• Максимальная входная частота для логических каналов

300 МГц

• Время нарастания переходной характеристики (расчетное)

<5 >

• Диапазон значений коэффициента отклонения по вертикали

от 1 мВ/дел до 5 В/дел

• Импеданс аналоговые каналы

1 МΩ+/-2%, 9 пФ +/-2 пФ

• Импеданс логические каналы

10 кΩ+/-2%, ~4 пФ

• Максимальное входное напряжение

аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) логические каналы: +/- 40 В (ПИК)

• Диапазон временной развертки

от 1 нс/дел до 500 с/дел

• Погрешность временной развертки

2,5x10 -6

• Частота дискретизации аналоговые каналы

1,25 ГВыб/с 2,5 ГВыб/с с чередованием

• Частота дискретизации логические каналы

1,25 ГВыб/с

• Глубина памяти

10 млн. точек 20 млн. точек с чередованием 160 млн. точек сегментированной памяти (c опц. R&S RTB-K15)

• Разрешение

10 бит (16 бит в режиме high-resolution)

• Скорость обновления

до 50’000 осциллограмм/с

• Источники синхронизации

входы аналоговых каналов, входы логических каналов (опционально)

• Режимы запуска

автоматический, ждущий, однократный

• Виды запуска

Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line Опционально: I 2 C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN

• Автоматические измерения

до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность

• Курсорные измерения
• Амплитудные и временные
• Математическая обработка

сложение, вычитание, умножение, деление, БПФ

• Тестирование по маске

тестирование по критерию годен/не годен;

• Генератор тестовых последовательностей

4 бит I2C, SPI, UART and CAN/LIN

• Генератор сигналов специальной формы

Разрешение 14 бит, дискретизация 250 млн.выборок/с Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный: 0.1 Гц – 1 МГц Шум: макс. 25 МГц Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек

• ЛЦифровой вольтметр Разрядность: Типы измерений:

Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, , AC+DCскз и ACскз

• Диагональ

Емкостной цветной сенсорный, диагональю 10.1 дюймов

• Разрешение

1280х800 пикселей (WXGA)

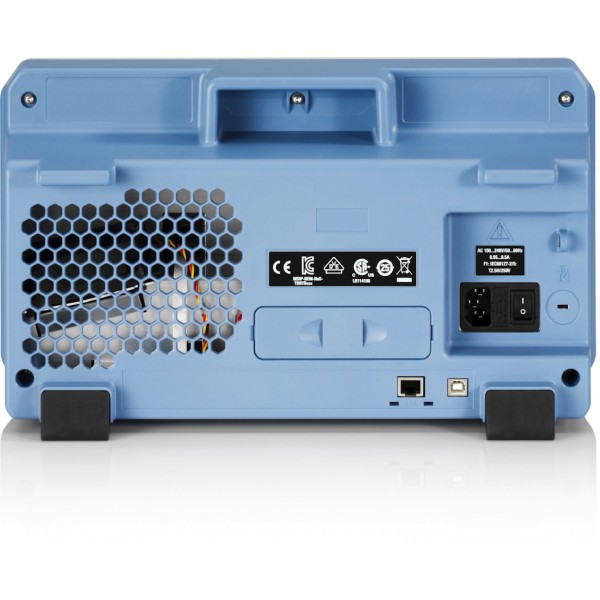

• Интерфейсы

USB host, USB device, LAN

• Размеры

390×220×152

• Вес

2.5 кг.
