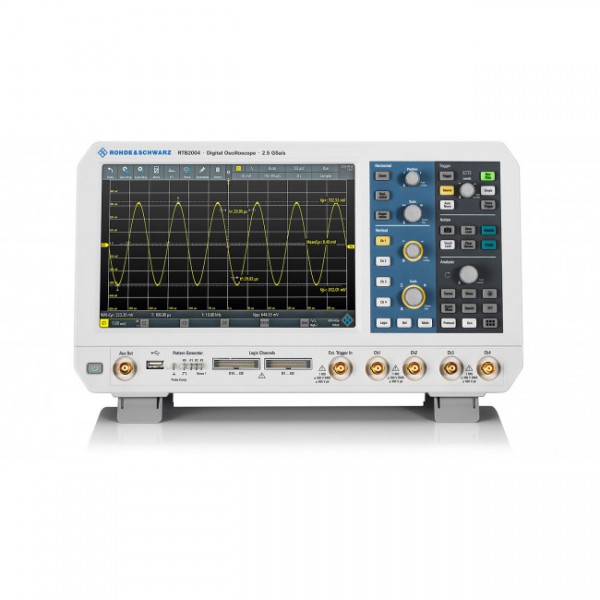

Данная модель представляет собой одну из разновидностей настольного осциллографа RTB2004. Отличается от базовой модели встроенной опцией RTB-B241, которая расширяет рабочий частотный диапазон до 100 МГц.

Особенности цифрового четырехканального осциллографа RTB2004:

• Стандартная полоса пропускания может быть увеличена с помощью программных опций;

• Режим смешанных сигналов (MSO –опционально) с 16 логическими каналами;

• Синхронизация и декодирование данных последовательных интерфейсов (опционально);

• Высокоскоростная система сбора данных с функцией архива;

• Вертикальное разрешение 10 бит;

• Чувствительность 1 мВ/дел.;

• Множество функции автоматических измерений, математических функций, контроль на основе масок, анализ спектра на основе БПФ;

• Встроенный генератор функций с полосой до 25 МГц;

• Встроенный генератор кодовых последовательностей;

• Встроенный 3-разрядный вольтметр;

• Встроенный 6-разрядный частотомер;

• Цветной емкостной сенсорный дисплей диагональю 10,1 дюймов;

• Масса 2,5 кг.

Технические характеристики Rohde & Schwarz RTB2004-B241:

Число аналоговых каналов

4 осциллографических 16 логических (опция RTB-B1)

Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤2 мВ/дел)

100 МГц

Максимальная входная частота для логических каналов

300 МГц

Время нарастания переходной характеристики (расчетное)

<5 нс стандартно <3,5 нс с опцией RTB-B241 <1,75 нс с опцией RTB-B242 <1,15 нс с опцией RTB-B243

Диапазон значений коэффициента отклонения по вертикали

от 1 мВ/дел до 5 В/дел

Импеданс аналоговые каналы

1 МΩ+/-2%, 9 пФ +/-2 пФ

Импеданс логические каналы

10 кΩ+/-2%, ~4 пФ

Максимальное входное напряжение

аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) логические каналы: +/- 40 В (ПИК)

Диапазон временной развертки

от 1 нс/дел до 500 с/дел

Погрешность временной развертки

2,5x10 -6

Частота дискретизации аналоговые каналы

1,25 ГВыб/с 2,5 ГВыб/с с чередованием

Частота дискретизации логические каналы

1,25 ГВыб/с

Глубина памяти

10 млн. точек 20 млн. точек с чередованием 160 млн. точек сегментированной памяти (c опц. R&S RTB-K15)

Разрешение

10 бит (16 бит в режиме high-resolution)

Скорость обновления

до 50’000 осциллограмм/с

Источники синхронизации

входы аналоговых каналов, входы логических каналов (опционально)

Режимы запуска

автоматический, ждущий, однократный

Виды запуска

Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line Опционально: I 2 C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN

Автоматические измерения

до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность

Курсорные измерения

Амплитудные и временные

Математическая обработка

сложение, вычитание, умножение, деление, БПФ

Тестирование по маске

тестирование по критерию годен/не годен;

Генератор тестовых последовательностей

4 бит I2C, SPI, UART and CAN/LIN

Цифровой вольтметр Разрядность: Типы измерений:

Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, , AC+DCскз и ACскз

Диагональ

Емкостной цветной сенсорный, диагональю 10.1 дюймов

Разрешение

1280х800 пикселей (WXGA)

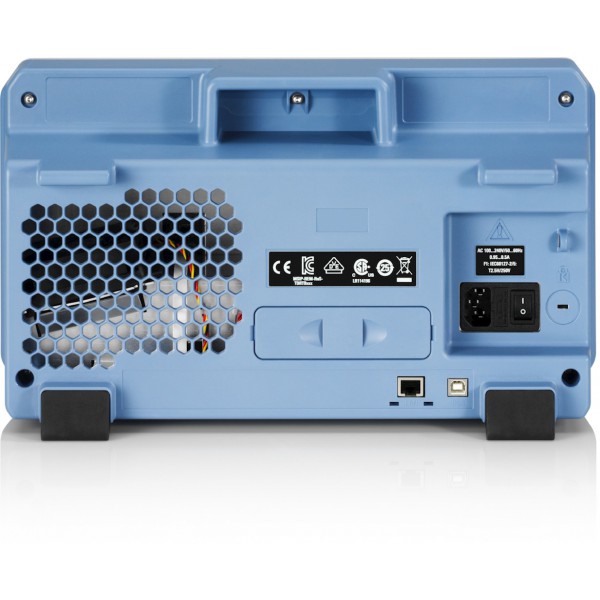

Интерфейсы

USB host, USB device, LAN

Размеры

390×220×152

Вес

2.5 кг.
