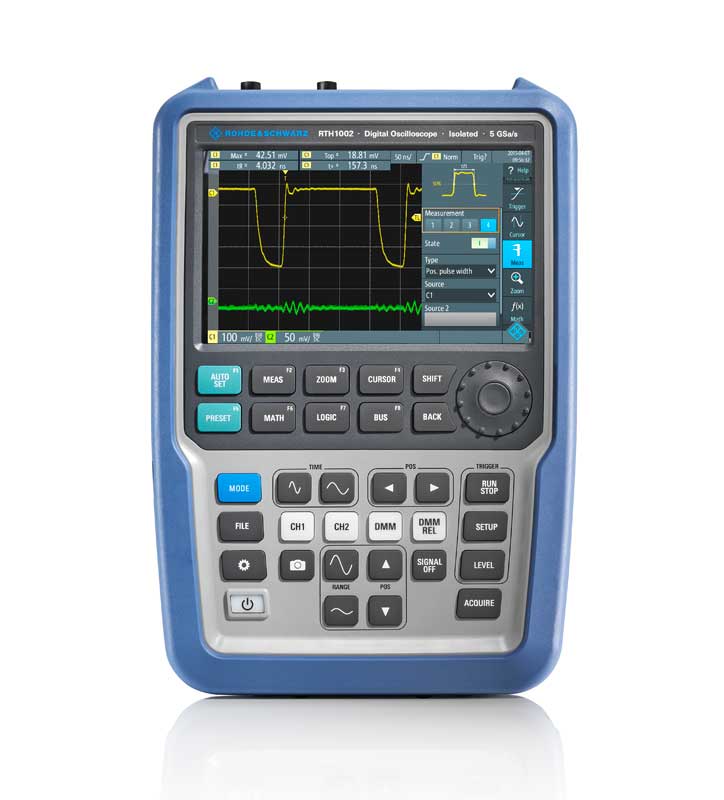

Технические характеристики Rohde & Schwarz RTH1002-B223:

• Число аналоговых каналов

2 осциллографических 1 мультиметр 8 логических (опция RTH-B1)

• Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤2 мВ/дел)

350 МГц

• Максимальная входная частота для логических каналов

250 МГц

• Время нарастания переходной характеристики (расчетное)

<1 >

• Диапазон значений коэффициента отклонения по вертикали

от 2 мВ/дел до 100 В/дел

• Импеданс аналоговые каналы

1 МΩ+/-1%, 12 пФ +/-2 пФ

• Импеданс логические каналы

100 кΩ+/-2%, ~4 пФ

• Максимальное входное напряжение

BNC-входы: CATIV 300 В (СКЗ), 424 В (пик) с пробникамиRT-ZI10 или -ZI11: CAT IV 600В, CAT III 1000 В

• Диапазон временной развертки

от 1 нс/дел до 500 с/дел

• Погрешность временной развертки

+/- 10×10 -6

• Частота дискретизации аналоговые каналы

1 х 5 ГВыб/с 2 х 2,5 ГВыб/с

• Частота дискретизации логические каналы

8 х 1,25 ГВыб/с

• Глубина памяти

500 кТочек при дискретизации 5 Гвыб/с 250 кТочек/канал при дискретизации 2,5 Гвыб/с 125 кТочек/канал при дискретизации1,25 Гвыб/с

• Разрешение

9 бит

• Скорость обновления

до 50’000 осциллограмм/с

• Источники синхронизации

входы аналоговых каналов, входы логических каналов (опционально)

• Режимы запуска

автоматический, ждущий, однократный

• Виды запуска

Стандартно: по фронту, по глитчу, по длительности импульса. Опционально (RTH-K19): ТВ/видео, по последовательности, по состоянию, по полярности импульса, по скорости нарастания, по окну, Data2clock , по последовательной шине данных, таймаут, по интервалу,

• Автоматические измерения

до 33 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность

• Курсорные измерения

Амплитудные и временные

• Математическая обработка

сложение, вычитание, умножение, деление, абсолютное значение, возведение в квадрат, инверсия

• Тестирование по маске

тестирование по критерию годен/не годен; выбор реакции на событие: нет/ звуковой сигнал/ стоп одновременно до 5 масок

• Диагональ

Емкостной цветной сенсорный, диагональю 7 дюймов

• Разрешение

800х480 пикселей (WVGA)

• Интерфейсы

USB, LAN, micro SD card

• Размеры

201×293×74 мм

• Вес

2.4 кг.
