Осциллограф АКИП-4137/2

  • Осциллограф АКИП-4137/2

    /images/all/3/19227/big/img_5.jpg

    jijijij

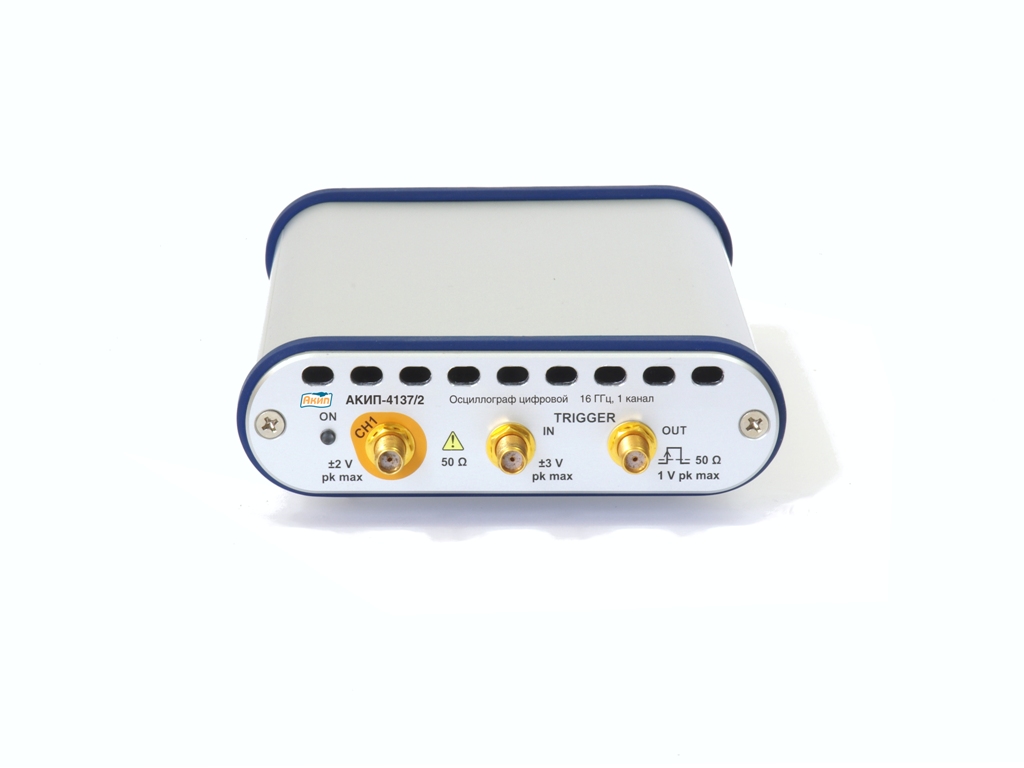

    Осциллограф АКИП-4137/2

ЦЕНА: 1 521 833 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия

Гарантия: 5 лет
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: цифровой осциллограф

Производитель: АКИП

Модель: АКИП-4137/2

Гарантия: 5 лет



Особенности осциллографа АКИП-4137/2:

  • Цифровой запоминающий USB-осциллограф «2 в 1» (эквивалентное время + реальное время)
  • Время нарастания ≤ 21,9 пс (в полной ПП)
  • Максимальная частота стробирования 500 МГц (эквив. время - 5 ТГц)
  • Режимы сбора данных - реальное время, эквивалентное время, режим прокрутки, сегментированный режим
  • Внутренняя синхронизация до 3 ГГц (до 6 ГГц в режиме делителя частоты)
  • Вход/ Выход внешней синхронизации (Ext)
  • Встроенный частотомер (7 разрядов)
  • Автоизмерения (более 53 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.), статистика измерений, маркерные измерения (ΔU, ΔT, ΔU/ΔT, F)
  • Математические функции, включая быстрое преобразование Фурье (БПФ)
  • Автоматизированный тест сигнала по «маске» (167 предустановленных шаблонов по стандартам SONET/ SDH, Fiber Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/T102, RapidIO, PCI Express, Serial ATA)



Технические характеристики АКИП-4137/2:

Параметр

АКИП-4137/1

АКИП-4137/2

Канал вертикального отклонения

Число каналов

1

1

Полоса пропускания (-3 дБ)

0…5 ГГц

0…16 ГГц

Ограничение ПП

0...500 МГц

0...500 МГц

Время нарастания (10% -90%)*

≤ 70 пс в полной ПП

≤ 21,9 пс в полной ПП

Неравномерность АЧХ(±1 дБ)

±1 дБ (≥ 3 ГГц)

±1 дБ (≥ 3 ГГц)

Коэффициент отклонения (К откл)

10 мВ/дел … 250 мВ/дел – полна вертикальная шкала 8 делений
Регулировка в последовательности: 10-12,5-15-20-25-30-40-50-60-80-100-125-150-200-250 мВ/дел.
Плавна регулировка с шагом 1% или лучше.
При ручном вводе или калькулировании значение приращения составляет 0,1 мВ/дел.

Погрешность измерения напряжения

± 1,5% от полной шкалы

Уровень собственных шумов, с.к.з.

≤1,8 мВ максимально в полной ПП

≤2,4 мВ максимально в полной ПП

Диапазон постоянного смещения

±1 В (регулируемое, шаг 10 мВ)

Погрешность установки постоянного смещения

±1,5 мВ ± 1,5% от установленного напряжения смещения

Входной импеданс

(50 ± 1,5) Ом

Максимальное входное напряжение

± 1 В

Тип связи по входу

По постоянному току /DC (открытый вход)

Защита от перенапряжения

± 2 В (постоянный + переменный)

Коннектор ВЧ входа

Соединитель SMA-типа (розетка), совместим с PC3.5

Канал горизонтального отклонения

Режимы работы (развертка)

Основная, подсвеченная, задержанная, двойная задержанная

Коэффициент развертки (К разв)

Полная горизонтальная шкала – 10 делений:
10 нс/дел … 1000 с/дел (реальное время)
50 пс/ дел … 5 мкс/ дел (эквивалентное время)
10 пс/ дел … 5 мкс/ дел (эквивалентное время)
100 мс/дел … 1000 с/дел (режим самописца/ Roll)

Разрешение

1 пс (эквивалентное время)

Число сегментов (режим сегментированной памяти)

2….1024 (межсегментное время 3 мкс)

Опорный генератор

±2*10-6 + ±3*10-6 /год

Погрешность измерения временных интервалов, с

±(2*10-6 *Tх + 0,001*То+5*10-12, где
Тх – измеряемый временной интервал, с
То – временной интервал, соответствующий 10 делениям горизонтальной шкалы, с

Регулируемая задержка

0…4,28 с (1 дел. Кразв.- «грубо»/ 0,1 дел. Кразв.- «точно»;
При ручном вводе или калькулировании значение приращения составляет 0,01 дел

Синхронизация

Источники синхросигнала

Внутренний прямой/делитель частоты.
Внешний прямой/делитель частоты

Режимы запуска развертки

Автоколебательный (Freerun), ждущий (Normal/ triggered), однократный (Single), По заданному шаблону (Pattern), По Глазу (Eye Line)

Виды синхронизации

По фронту (Edge) – любой источник в диапазоне 0…3 ГГц
С делителем частоты (Divided/2) - любой источник в диапазоне 0…6 ГГц

Чувствительность

±1 В (регулируемая, шаг 10 мВ – грубо, 1 мВ - точно)

Джиттер синхронизации, скз

2 пс + 1*10- 5 от задержки (для Edge, Divided)

Вход внешней синхронизации

SMA-типа (розетка), связь входа DC, 50 Ом ± 1,5 Ом Защита входа: ± 3В пик макс

Аналого-Цифровое преобразование

Разрешение по вертикали

12 бит (до 16 бит – режим HighRes)

Частота стробирования

1 Твыб/сек - Эквивалентное время
5 Твыб/сек - Эквивалентное время
500 Мвыб/с - Реальное время

Объем памяти (запись)

500 Б … 250 кБ - Эквивалентное время
50 Б … 250 кБ - Реальное время

Режимы сбора данных

Обычный (стандартная выборка), усреднение, огибающая, пиковый детектор, высокое разрешение (HighRes)

Режимы дискретизации

Реальное время, эквивалентное время, режим самописца (Roll), сегментированный режим

Число усреднений

2…4096

Режим выделения огибающей

Минимум, максимум, минимум и максимум одновременно

Маркеры измерения

Тип маркеров

X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры)

Виды измерений

Абсолютное значение, разностное значение (Delta), напряжение, время, частота, наклон (Slope -V/s)

Режимы перемещения маркеров

Раздельный или связанный

Относительные измерения

Δ-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы

Автоматические измерения (до 10 параметров одновременно)

По вертикали

Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда, «Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, - Выброс

По горизонтали

Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз

Статистические измерения

Текущее, Минимальное, максимальное, среднее Значения, среднеквадратическое отклонение (СКО)

Между параметрами

Задержка (8 видов), Разность фаз (Deg/ Rad), фаза %, Gain, Gain dB.

БПФ

Амплитуда, разность амплитуд, THD, частота БПФ, разность частот БПФ

Определения вершины и основания сигнала

По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора).

Пороги

Устанавливают в процентах, вольтах или делениях. Стандартно: 10-50-90 % или 20-50-80 %

Границы

Произвольная часть экрана по горизонтали

Режим измерения

Повторяющийся или однократный

Математика

Математические функции

Вычисление и отображение до 4-х математических функций F1…F4 (сигналов)

Maтематические операторы

Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и др.

Гистограммы

Окно гистограммы

Вертикально или горизонтально. Построение внутри любой выбранной области экрана.

Измеряемые параметры

Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации.

Маски

Типы масок

Стандартная, автомаска, из памяти, вновь созданная, отредактированная.

Стандартные маски

167 стандартных масок, относящихся к стандартам SONET/SDH, Fibre Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/102, RapidIO, PCI Express, Serial ATA

Глазковые диаграммы

Измеряемые сигналы

Автоизмерения параметров NRZ и RZ “глазковых” диаграмм

Измеряемые параметры

Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание.

Сохранение и вызов сигналов

Управление

Запись и вызов установок, осциллограмм, экранов (Screen)

Сохранение на ПК

Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом)

Внутренняя память

Запись и вызов до 4-х сигналов (ячейки М1-М4)

Aвтопоиск сигналов

Обеспечивает автоустановку коэффициент отклонения и напряжения компенсации, коэф. развертки и задержки, а также уровня синхронизации

Общие данные

Напряжение питания

12 В ± 5%, (универсальное AC/DC)

Потребляемый ток

1,3 А макс

Интерфейс

USB 2.0 (совместим с USB 3.0)

Совместимые ОС

Windows 7, Windows 8 или Windows 10 (32-бит или 64-бит)

Рабочие условия

Нормальные: от +5°C до +40°C
Для указанной в ТТД погрешности: от +15°C до +25°C
Относительная влажность до 85 % при +25°C

Условия хранения

От –20°C до +50°C
Относительная влажность до 95 % при +25°C

Габаритные размеры

114 х 42 х 187 мм

Масса

370 г



Примечание:

*- Время нарастания переходной хар-ки (rise time/ Тн) определяется ПП (BW) и вычисляется по следующим формуле: Тн = 0.35/BW.
