Осциллограф АКИП-75444D

  • Осциллограф АКИП-75444D

    /images/all/3/16605/big/img_5.jpg

    jijijij

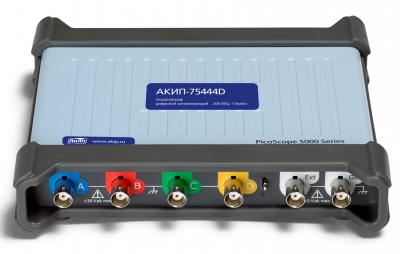

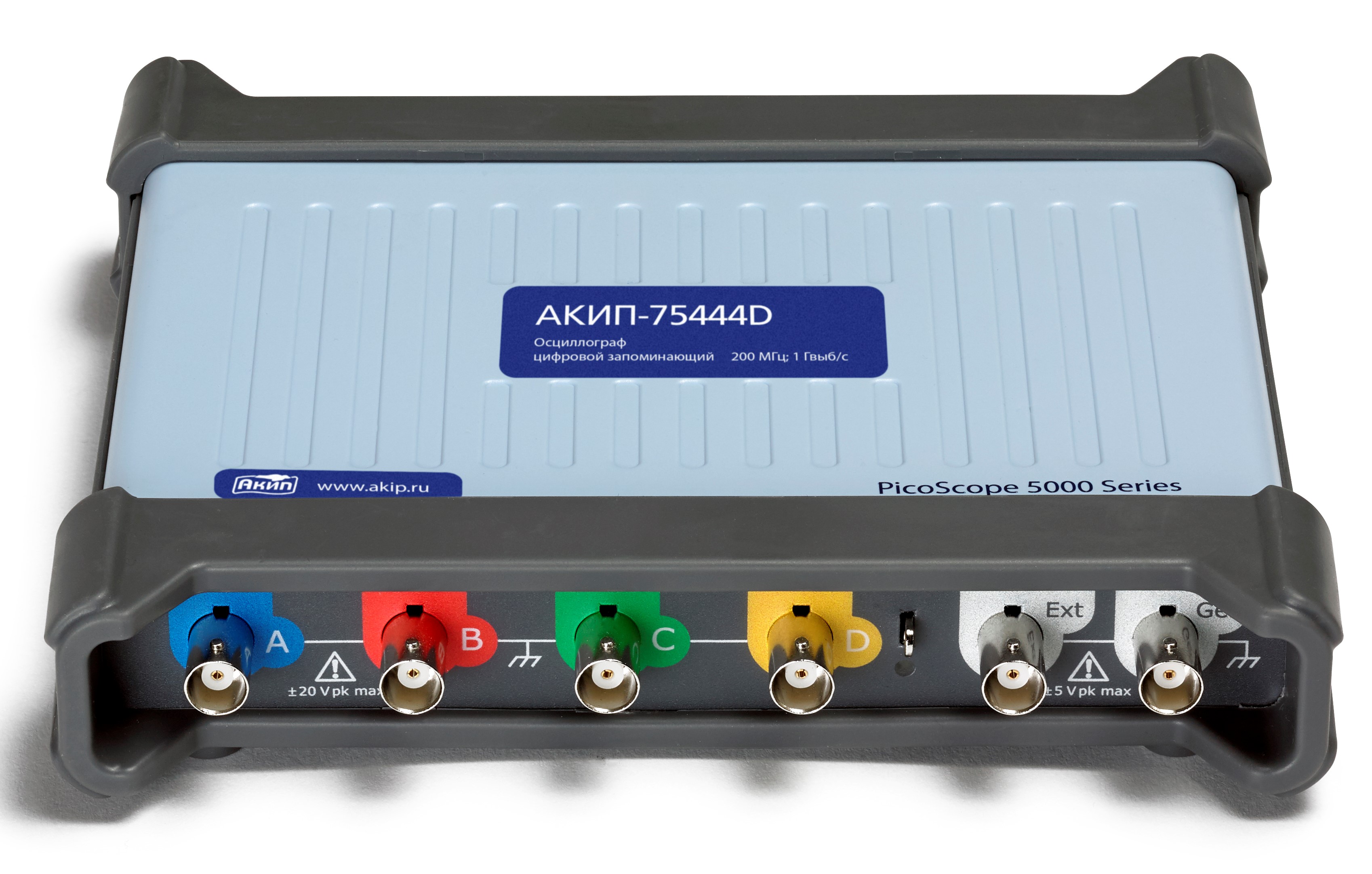

    Осциллограф АКИП-75444D

ЦЕНА: 558 838 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия
Артикул: АКИП-75444D
Бесплатная доставка
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание осциллографа АКИП-75444D:



Линейка USB-осциллографов АКИП-75000 получила обновление - это новая серия АКИП-75000D. Уникальной особенностью серии АКИП-75000D является возможность выбора аппаратного разрешения аналого-цифровых преобразователей (АЦП): 8 бит, 12 бит, 14 бит, 15 бит, 16 бит, а также наличие моделей с логическим анализатором на 16 каналов (MSO). Все модели обновленной серии для связи с ПК используют высокоскоростной интерфейс USB 3.0 (совместимость с USB 2.0).Серия АКИП-75000D включает 12 осциллографов с полосами пропускания 60, 100 и 200 МГц, которые отличаются числом входных каналов (2 или 4 аналоговых канала + 16 цифровых каналов) и объемом памяти. Все модели серии снабжены встроенным функциональным и генератором сигналов произвольных форм. Модели только с аналоговыми каналами имеют вход внешней синхронизации, осциллографы смешанных сигналов (MSO) такого входа не имеют.Осциллографы имеют сегментированную память (запись до 10.000 сегментов), а также поддерживают функцию «USB streaming».

Функция представляет собой непрерывную потоковую оцифровку входного сигнала с передачей отсчетов по интерфейсу сразу на управляющий ПК. При использовании программного обеспечения PicoScope 6 максимальная частота дискретизации будет составлять 20 МГц. Ресурсы памяти компьютера для регистрации данных – 100 МБ (установка управляющей программы). Минимальный Кразв, при котором осциллограф переходит в режим сбора данных напрямую на внешний компьютер, выбирается пользователем и может составлять от 200 мс/дел. Максимальное входное напряжение ±20 В (защита входа ±100 DC+ACпик, входной импеданс 1 МОм/ 13 пФ.Как и в серии АКИП-75000, в новой серии АКИП-75000D АЦП представляет собой единую мультиплексорную плату сбора данных и при этом является многоядерным. Для 4-канальных моделей USB-осциллографов число ядер дискретизации составляет - 8, для 2-канальных моделей – 4.

Это позволило в АКИП-75000D реализовать инновационную технологию объединения нескольких ядер АЦП (последовательно или параллельно) для увеличения частоты дискретизации или реального разрешения по вертикали (соответственно).Наличие режимов объединения обеспечивает пользователю гибкость в выборе приоритета требуемого параметра, а также высокую адаптивность в решении конкретной измерительной задачи. Например, при объединении ядер АЦП для последовательного опроса входных каналов обеспечивается максимальная частота дискретизации, которая в одноканальном режиме достигает 1 ГГц при разрешении 8 бит (на рис. - слева).



С целью обеспечения требований по минимизации ошибок квантования и достижения максимальной дискретности измерений по вертикали применяется параллельное объединение ядер АЦП. В этом случае разрешение каждого из активных каналов увеличивается до 14 бит с дискретизацией 125 МГц (на рис. - справа). При использовании двух каналов вертикальное разрешение увеличивается до 15 бит, а в одноканальном режиме разрядность АЦП составит 16 бит при максимальной частоте дискретизации 62,5 МГц (режим объединения всех входов).Питание осциллографов осуществляется по интерфейсу USB 3.0 при работе с двух канальными моделями или от сетевого адаптера при работе с четырех канальными моделями (возможна работа без сетевого адаптера, по интерфейсу USB 3.0, при использовании только двух аналоговых каналов или только MSO).



Особенности осциллографа АКИП-75444D:



  • Тип осциллографа USB;

  • Число каналов 4;

  • Полоса пропускания 200 МГц;

  • Максимальная частота дискретизации 1 ГГц;

  • Максимальный объем памяти 512 МБ;

  • АЦП (бит) 8, 12, 14, 15, 16;

  • Сопротивление входа 1 МОм;

  • Переключаемое разрешение АЦП (8, 12, 14, 15, 16 бит);

  • Сегментированная память до 10.000 осциллограмм;

  • Цифровая регистрация на ПК (streaming mode);

  • Анализатор спектра;

  • Функциональный и генератор произвольных форм;

  • Декодирование сигналов (18 встроенных протоколов);

  • Интерфейс;

  • Масса 0,5 кг.



Технические характеристики осциллографа АКИП-75444D:



Параметр

Значение

АКИП-75242D

АКИП-75242D MSO

/

АКИП-75442D

АКИП-75442D MSO

АКИП-75243D

АКИП-75243D MSO

/

АКИП-75443D

АКИП-75443D MSO

АКИП-75244D

АКИП-75244D MSO

/

АКИП-75444D

АКИП-75444D MSO

Число аналоговых каналов

2 / 4

2 / 4

2 / 4

Число цифровых каналов (только модели с префиксом MSO)

16*

16*

16*

Полоса пропускания

Разрешение 8…15 бит

0…60 МГц

0…100 МГц

0…200 МГц

Разрешение 16 бит

0…60 МГц

0…60 МГц

0…60 МГц

Максимальная частота дискретизации – АЦП

8 бит – 1 ГГц;  12 бит – 500 МГц; 14/15 бит – 125 МГц;  16 бит – 62,5 МГц

Эквивалентная частота дискретизации

2,5 ГГц

5 ГГц

10 ГГц

Максимальная память - АЦП*

8 бит: 128 МБ

≥ 12 бит: 64 МБ

8 бит: 256 МБ

≥ 12 бит: 128 МБ

8 бит: 512 МБ

≥ 12 бит: 256 МБ

Генератор функциональный

Частота: 0,025 Гц … 20 МГц; уровень: ±2 В

Формы сигналов: синус, меандр, треугольник, постоянное напряжение (DC), пила (нарастающая спадающая), Sin(х)/x, колоколообразный, бел. шум, постоянное напряжение, ПСП (PRBS).

ГКЧ

Генератор СПФ

Частота дискретизации: 200 МГц.

ЦАП: 14 бит.

Память: 32 кБ.

Декодирование

1-Wire, ARINC 429, CAN & CAN-FD, DCC, DMX512, Ethernet 10Base-T and 100Base-TX, FlexRay, I²C, I²S, LIN, PS/2, MODBUS, SENT, SPI, UART (RS-232 / RS-422 / RS-485), USB 1.1



Комплект поставки АКИП-75444D



Наименование Количество
1 Осциллограф АКИП-75444D 1
2 ПО на диске 1
3 Пробник 4
4 Кабель USB 3,0 1
5 Руководство по эксплуатации на CD-диске 1
