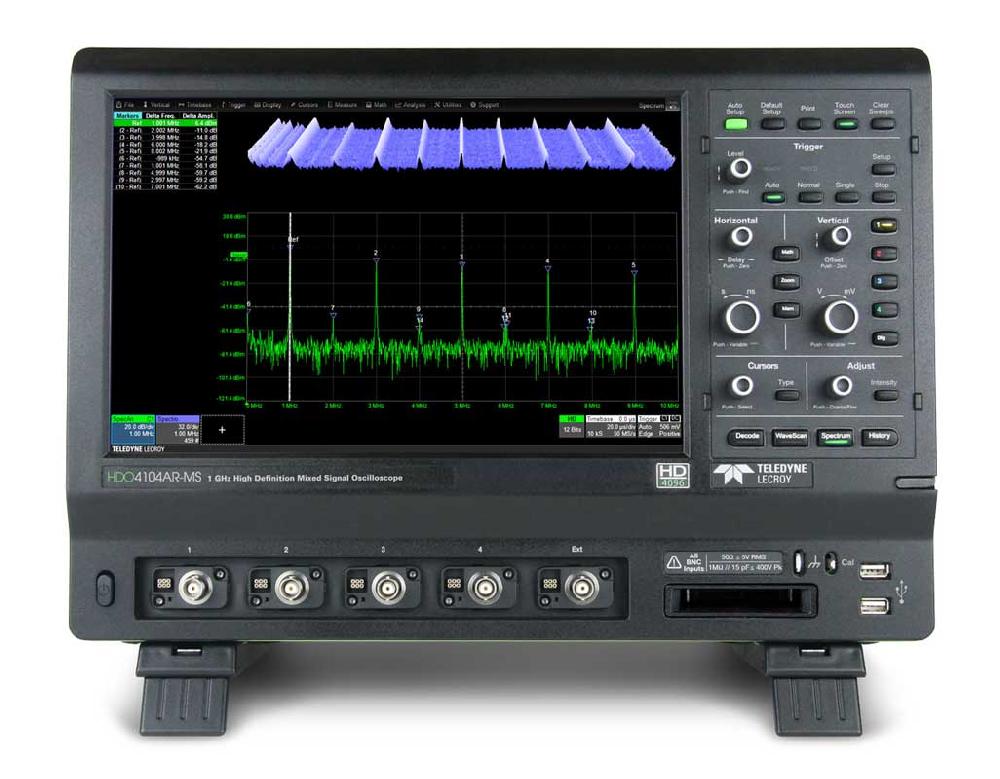

Осциллограф цифровой запоминающий с увеличенным разрешением АЦП HDO4104AR-MS

  • Осциллограф цифровой запоминающий с увеличенным разрешением АЦП HDO4104AR-MS

    /images/all/3/13491/big/img_5.jpg

    jijijij

    Осциллограф цифровой запоминающий с увеличенным разрешением АЦП HDO4104AR-MS

ЦЕНА: 2 880 534 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Teledyne LeCroy


Страна производитель: США США

Бесплатная доставка
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание цифрового осциллографа HDO4104AR-MS:



Осциллограф высокого разрешения HDO4104AR-MS с полосой пропускания 200 МГц, 12-битным АЦП с технологией высокого разрешения HD4096, которая обеспечивает исключительную достоверность отображения формы сигнала. Осциллограф HDO4104AR-MS автоматически обеспечивает оптимальное отображение входных сигналов во всем диапазоне для доступных полос пропускания. Кроме того, новое поколение пользовательского интерфейса MAUI® с функцией OneTouch невероятно упрощает настройки измерений и обеспечит быстрое изучение проблемы, позволит глубже погрузиться в изучение структуры сложного сигнала, содержащего аномалии, при отладке различных устройств. И наконец, обновленный управляющий ПК осциллографа с более быстрыми процессорами, большей памятью ЦП, а также применение твердотельных накопителей добавляют новинкам еще больше привлекательности и преимуществ.

Технология высокого разрешения HD4096 реализована на базе высокоскоростных 12-битных АЦП с малошумящими входными усилителями и применением системной архитектуры с низким уровнем собственных шумов. Это позволяет осциллографу HDO4104AR-MS выполнять захват сигналов в полосе частот до 200 МГц с высокой дискретизацией и отображать результат с разрешением, которое в 16 раз (!!!) выше, чем у осциллографов других производителей. В осциллографе HDO4104AR-MS, кроме технологии высокого разрешения по вертикали HD4096, реализована технология увеличения частоты дискретизации ESR (Enhanced Sample Rate), которая за счет 10-и кратного превышения частоты дискретизации над верхней границей полосы пропускания обеспечивает оптимальное отображение захваченных сигналов во всех полосах пропускания.

Осциллограф HDO4104AR-MS имеет интерфейс MAUI с OneTouch, который продолжает традиционный подход Teledyne LeCroy внедрения инноваций и совершенствованию пользовательского интерфейса. Технология управления «в одно касание» (One Touch) значительно ускоряет выполнение стандартных операций путем однократного прикосновения к соответствующей области дисплея. Интерфейс имеет революционный метод drag-and-drop (перетащить и зафиксировать), позволяя копировать и настраивать каналы, математические функции и параметры измерений, не отрывая палец от экрана. Простые жесты управления, такие как, перетаскивание, фиксация, сжатие, щелчок делают взаимодействие с осциллографом простым и интуитивно понятным. Функция «Add New» (клавиша «Добавить Новый») позволяет быстро включить новый канал, функцию математики или параметр, а выключить осциллограмму или параметр одним движением пальца. Таким образом, интерфейс MAUI с OneTouch обеспечивает уникальный набор жестов управления сенсорным экраном, значительно облегчает процесс настройки осциллографа и делает работу с прибором доступной на интуитивном уровне.



Технические характеристики цифрового осциллографа HDO4104AR-MS:



Параметр

HDO4024AR-MS

HDO4034AR-MS

HDO4054AR-MS

HDO4104AR-MS

Полоса пропускания

200 МГц

350 МГц

500 МГц

1 ГГц

АЦП

12 бит (15 бит в режиме увеличенного разрешения ERES)

Количество каналов

4

Частота дискретизации

2,5 ГГц (10 ГГц в режиме ESR)

Память

12,5 МБ/канал (опция - 50 МБ при объединении)

Режимы

ESR, WaveScan, History, LabNotebook, сегментированная развертка

Измерения и математика

стандартный набор

Программные опции

анализатор спектра, анализатор мощности, декодирование протоколов I2C, SPI, UART, CAN, LIN, FlexRay, USB, MIL-STD-1553

Дисплей

TFT сенсорный экран 31 см, разрешение 1280х800 точек (WXGA)

Масса

5,7 кг
