Артикул: GOS-653G
|
Назначение осциллографа GOS-653G:

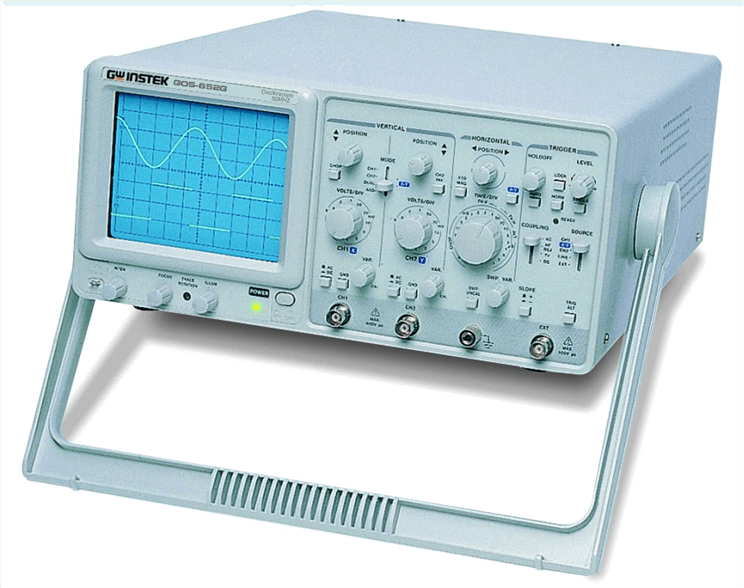

Осциллограф GOS-653G:2 канала; Полоса пропускания 50 МГц; Высокая чувствительность (1 мВ/дел); Задержанная развертка; Автоматическая установка уровня синхронизации; ТВ-синхронизация; Модуляция яркости луча (Z-вход); Дополнительный выход канала 1; Высокая надежность.
Технические характеристики осциллографа GOS-653G:
| Параметр | Значения |
|
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
|
|
| Полоса пропускания | 0 … 50 МГц (-3 дБ) (0 … 15 МГц при 1 мВ/дел … 2 мВ/дел) |
| Коэффициент отклонения | 1 мВ/дел … 5 В/дел (шаг 1-2-5) |
| Погрешность установки | ± 3% (± 5% при 1 мВ/дел, 2 мВ/дел) |
| Регулировка | Плавное перекрытие в 2,5 раза |
| Время нарастания | ≤ 7 нс (≤ 23 нс при 1 мВ/дел, 2 мВ/дел) |
| Задержка изображения | обеспечивает возможность наблюдения переднего фронта |
| Входной импеданс | 1 МОм/25пФ |
| Максимальное входное напряжение | 400В (DC+AСпик., до 1кГц) |
| Режимы работы | Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно с автовыбором |
| Выход канала 1 | > 50 мВ/дел на 50Ом |
|
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
|
|
| Коэффициент развертки А (основная) | 0,1 мкс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х10 |
| Коэффициент развертки В (задержанная) | 0,1 мкс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х10 |
| Погрешность установки | ± 3%(± 5 ... 8% при растяжке х10) |
| Регулировка | Плавное перекрытие в 2,5 раза |
| Задержка запуска развертки В | 1 мкс ... 5 мс (± 5%), плавная регулировка |
| Режимы отображения А и В | А, В, А подсвеченная В |
|
СИНХРОНИЗАЦИЯ
|
|
| Источники синхронизации | Автовыбор, канал 1, канал 2, сеть, внешний |
| Режимы запуска разверток | Автоколебательный, ждущий, однократный, ТВ |
| Фильтры синхронизации | Связь по постоянному или переменному току, ФВЧ |
| Уровень внешней синхронизации | До 100В (DC+Acпик., до 1кГц) |
| Вход внешней синхронизации | 1 МОм/35 пФ |
|
X-Y ВХОД
|
|
| Полоса пропускания | 0 … 2МГц (-3дБ) |
| Коэффициент отклонения | 5мВ/дел ... 5В/дел (±4%) |
| Разность фаз X-Y | 0 ... 100 кГц |
| Z-ВХОД | |
| Частотный диапазон | 0 … 5 МГц |
| Чувствительность | ≥ 3 В (макс. до 50В DC+Acпик., до 1кГц) |
| Входное сопротивление | 5 кОм |
|
ЭЛТ
|
|
| Размер экрана | 8×10 дел. (1 дел.=10 мм) |
| Напряжение ускорения | 12 кВ |
|
ОБЩИЕ ДАННЫЕ
|
|
| Напряжение питания | 100/120/220/230 В±10%, 50/60 Гц |
| Потребляемая мощность | 70 ВА |
| Габаритные размеры | 310x150x455 мм |
| Масса | 8,2 кг |
Комплект поставки GOS-653G
|
№ |
Наименование |
Количество |
|
1. |
Осциллограф GOS-653G |
1 |
|
2. |
Шнур питания |
1 |
|
3. |
Делитель 1:1/1:10 |
2 |
|
4. |
Руководство по эксплуатации |
1 |
|
