Осциллограф сегодня является одним из важнейших приборов в радиоэлектронике. Он позволяет исследовать основные параметры (амплитудные и временные) электрических сигналов, находить искажения импульса и помехи в разных узлах схемы.

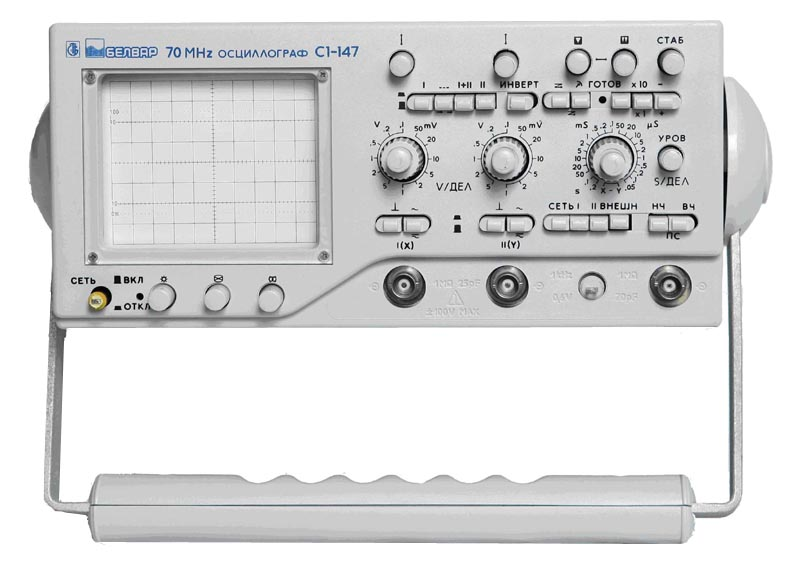

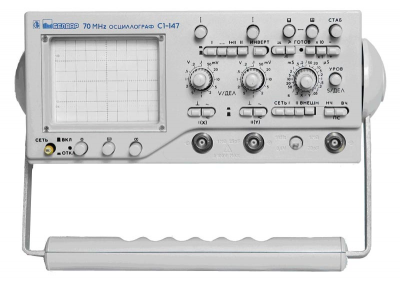

Осциллограф С1-147 – высокоточная модель с широкой сферой использования (от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов). Осциллограф С1-147 обладает безупречными техническими характеристиками, которые полностью оправдывают его цену, и отличается удобством эксплуатации, что обусловлено небольшими габаритами и массой. Корпус устойчив к механическим нагрузкам и легко переносит интенсивную эксплуатацию. Прибор измеряет заданные параметры в реальном времени и выводит информацию на специальный экран. Это эталонная техника, соответствующая самым строгим стандартам.

В ассортименте компании «ЭТАЛОНПРИБОР» есть большой выбор надежных осциллографов. У нас Вы можете на выгодных условиях заказать модель С1-147. Этот прибор целесообразно использовать для визуального наблюдения, а также оценки временных и амплитудных характеристик электросигналов по шкале экрана ЭЛТ. Наличие переключаемого ВЧ-НЧ фильтра сигнала синхронизации позволяет получать устойчивое изображение даже в том случае, если присутствуют помехи. Также в модели С1-147 предусмотрен режим X-Y. Его использование дает возможность исследовать функциональную зависимость между парой различных сигналов.

Основные параметры С1-147 при вертикальном отклонении:

• полоса пропускания составляет от 0 до 10 000 кГц (1–2 мВ/деление), а также от 0 до 70 000 кГц (0,005–5 Вольт/деление);

• коэффициент отклонения варьируется от 1 до 5000 мВ/деление;

• погрешность установки составляет ±3 % (в диапазоне от 5 до 5000 мВ/деление), ±4 % (при 1–2000 мВ/деление);

• период нарастания ПХ составляет 4,6 наносекунды (от 5 до 5000 мВ/деление), 35 наносекунд (1–2 мВ/деление);

• импеданс на входе равен 1000 кОм/25 пФ;

• напряжение на входе С1-147 составляет 300 В при применении делителя 1:10, а эффективное значение равно 100 В;

• режимы работы: канал 1 или 2, оценка полярности во втором канале, суммирование сигналов двух каналов и их поочередная коммутация.

Параметры С1-147 при горизонтальном отклонении:

• коэффициенты развертки составляют от 50 наносекунд/деление до 0,2 секунд/деление (также следует учесть усилитель х10);

• погрешность установки равна ±3 %, а при режиме 10х это значение увеличивается на один процент;

• возможны различные режимы развертки, включая ждущий, авто, а также однократный.

Характеристики С1-147 при синхронизации:

• источники: первый и второй каналы, от сети или внешний;

• внутренняя синхронизация — 0,8 деления при частоте от 0,01 до 100 000 кГц, а внешняя — 0,2 В при 0,01–70 000 кГц;

• есть режим X-Y в полосе от 0,02 до 3000 кГц, а коэффициент отклонения при нем соответствует 2 Вольт/деление.

Параметры встроенного калибратора:

• меандр имеет частоту от тысячи (±10) Гц;

• амплитуда составляет (600 ±6) мВ;

• максимально возможная частота синхронизации равна 100 000 кГц;

• чувствительность составляет 0,001 Вольт/деление;

• наличие режима X-Y;

• полоса пропускания составляет 70000 кГц.

Другие параметры С1-147:

• размер экрана — 6х8 сантиметров;

• ширина луча не превышает 0,08 сантиметра;

• напряжение ускорения составляет 8000 В;

• питание осуществляется от сети 220 В (±22 В), 50 Гц;

• мощность, которую потребляет прибор, равна 50 ВА;

• размер равен 29,5х13х40,5 сантиметров, а вес — шесть килограммов.
