Осциллограф смешанных сигналов MSO Серии 4

Осциллограф смешанных сигналов MSO Серии 4MSO Серии 4MSO Серии 4

  • Осциллограф смешанных сигналов MSO Серии 4

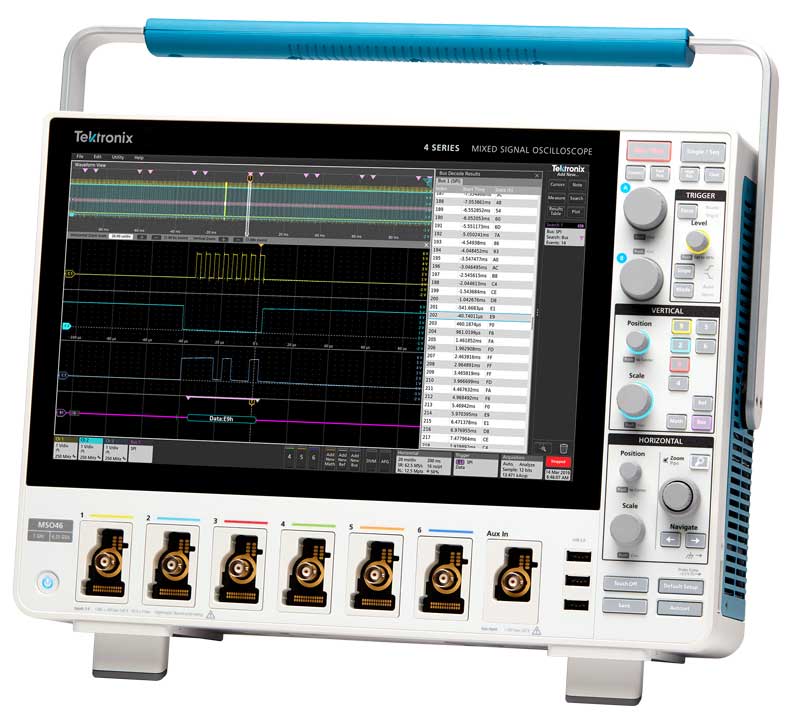

    /images/all/3/16796/big/img_5.jpg

    jijijij

    Осциллограф смешанных сигналов MSO Серии 4

  • MSO Серии 4

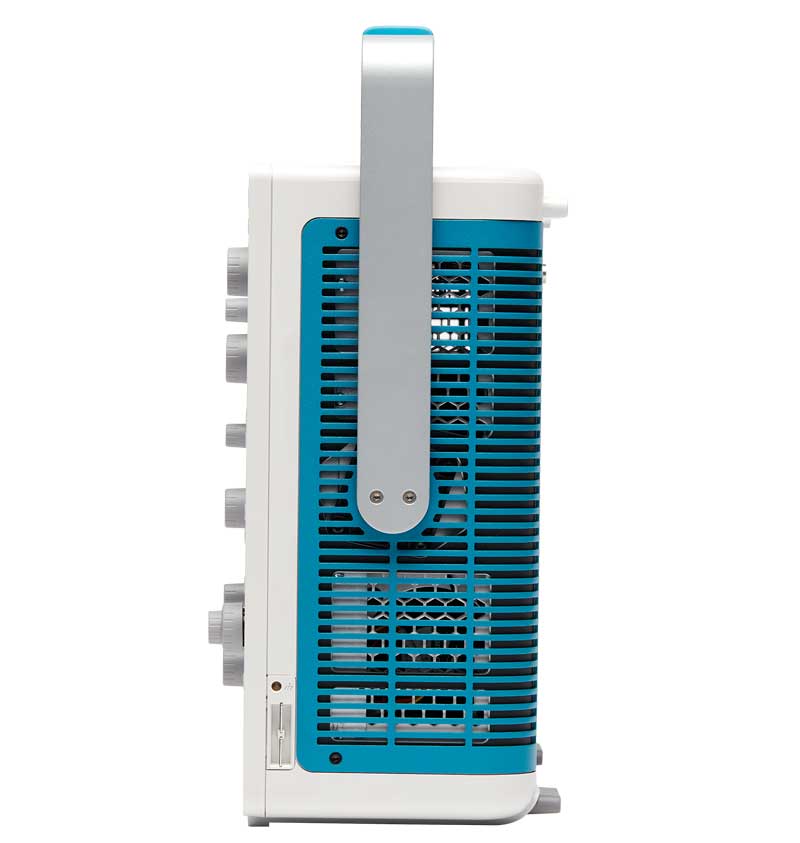

    /images/all/3/16796/big/img_14.jpg

    MSO Серии 4

    MSO Серии 4

  • MSO Серии 4

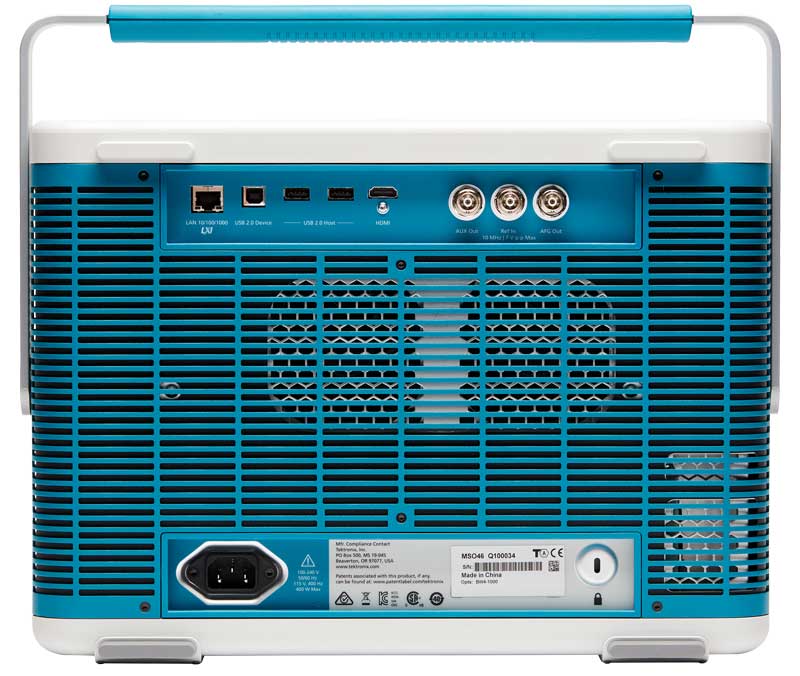

    /images/all/3/16796/big/img_16.jpg

    1

    MSO Серии 4

ЦЕНА: от 737 051 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Tektronix


Страна производитель: США США

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание осциллографа MSO серии 4:

Осциллограф Серии 4 с самым большим числом каналов и экраном среди устройств такого класса — это прибор с уникальным набором функций и характеристик, специально разработанный для настольного тестирования. Надёжность и простоту эксплуатации осциллографа обеспечивает интерфейс пользователя с сенсорным управлением.



Инновационный интерфейс пользователя и наибольший экран среди приборов такого класса:

Осциллограф MSO Серии 4, оснащённый таким же пользовательским интерфейсом с сенсорным управлением, как у новейших приборов Серии 5, а также наибольшим экраном с самой высокой чёткостью среди приборов такого класса, — это шаг на опережение в стандартах работы осциллографов.

  • Экран высокой чёткости с диагональю 13,3 дюйма
  • Удобный для настольного тестирования корпус глубиной 15,5 см



Высокая детализация сигналов и до 6 переключаемых каналов:

  • Для каждого канала можно вывести изображение сигнала, спектра либо обе панели
  • Каждый вход можно использовать для просмотра сигналов, поступающих через подключённый логический пробник по восьми цифровым каналам
  • Высокая точность измерений и детализация сигналов на всех каналах

-Разрешение по вертикали 12 бит (до 16 бит в режиме высокого разрешения)

-6,25 Гвыб/с на всех аналоговых и цифровых каналах

-Длина записи до 62,5 млн точек



Технические характеристики:

Число входных каналов

  • 4 или 6 входов FlexChannel
  • На каждый вход FlexChannel через пробник TLP058 может поступать 1 аналоговый или 8 цифровых логических сигналов

Полоса пропускания1

  • 200 МГц, 350 МГц, 500 МГц, 1 ГГц или 1,5 ГГц

Частота дискретизации

  • 6,25 Гвыб/с на всех аналоговых/цифровых каналах

Длина записи

  • 31,25 или 62,5 млн точек

Разрешение по вертикали

  • 12 бит
  • До 16 бит в режиме высокого разрешения

Генерируемые сигналы1

  • Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы

Цифровой вольтметр2

  • Измерения ср. кв. перем. напряжения, а также пост. напряжения с разрешением 4 разряда
  • Измерения пост. + ср. кв. перем. напряжения

Частотомер для сигнала запуска2

  • 8 разрядов

Расширенный анализ1

  • Автоматическое измерение характеристик электропитания
  • Анализ сигналов в двух доменах на экране спектра

Поддержка протоколов1

  • 10BASE-T, 100BASE-TX
  • CAN, CAN FD, LIN, FlexRay
  • I2C, SPI
  • I2S, LJ, RJ, TDM
  • I3C
  • MIL-STD-1553, ARINC 429
  • RS-232, RS-422, RS-485, UART
  • SENT
  • SPMI
  • USB 2.0 низко-, полно-, высокоскоростные шины

Дисплей

  • Диагональ 13,3 дюйма (338 мм)
  • Ёмкостный цветной сенсорный экран высокой чёткости (1920 x 1080)

Габариты (В x Ш x Г)

  • 249 x 405 x 155 мм

Масса

  • 7,3 кг



Универсальный прибор с возможностью обновления функций:

Приобретая осциллограф, пользователи получают все инструменты отладки, требуемые для решения текущих задач, добавляя опции по мере необходимости без пересылки прибора изготовителю.

  • Полоса пропускания до 1,5 ГГц
  • Длина записи до 62,5 млн точек
  • Цифровые каналы: каждый логический пробник TLP058 имеет 8 цифровых каналов
  • Цифровой вольтметр и частотомер активируются бесплатно при регистрации прибора
  • Генератор сигналов произвольной формы и функций
  • Расширенные функции анализа

-Запуск и декодирование сигналов последовательных шин

-Анализ сигналов в двух доменах на экране спектра

-Автоматическое измерение характеристик электропитания



Рекомендуемый Tektronix комплект для вашей области применения:

Для эффективного начала работ необходимы правильно подобранные приборы. Чтобы ускорить тестирование и устранить проблемы, эксперты Tektronix сформировали для пяти основных областей применения комплекты принадлежностей, оптимальные для выполнения конкретных задач.

  • Силовая электроника
  • Целостность сигналов питания
  • Декодирование сигналов последовательных шин
  • Предварительное тестирование на соответствие требованиям по ЭМП
  • Встроенные беспроводные системы



Модели:

МодельПолоса пропускания аналогового трактаКоличество аналоговых каналовЦифровые каналыЧастота дискретизацииДлина записи
MSO44

От 200 МГц до 1,5 ГГц

4

До 48 (по заказу)

6,25 Гвыб/с

31,25 или 62,5 млн точек
MSO46

От 200 МГц до 1,5 ГГц

6

До 48 (по заказу)

6,25 Гвыб/с

31,25 или 62,5 млн точек
