Установка размагничивания бурового инструмента НЕВА УРБТ-300.Б

Установка НЕВА УРБТ-300.Б предназначена для устранения остаточной намагниченности бурильного инструмента и труб в составе колонны. Она интегрируется в технологический процесс бурового участка и выполняет размагничивание прямо во время спуска или подъёма колонны, что позволяет сократить время операций, избежать простоев и повысить надёжность работы измерительных систем.

Использование установки обеспечивает:

• точность показаний инклинометров, телеметрических комплексов MWD и забойных телесистем;

• стабильную передачу данных от датчиков без сбоев;

• повышение эффективности при бурении наклонно-направленных и горизонтальных скважин, а также при реконструкции старых;

• увеличение коэффициента извлечения нефти и продление срока эксплуатации месторождений.

Причины остаточной намагниченности буровых труб

• прохождение инструмента через намагниченные породы;

• воздействие магнитного поля Земли;

• механические нагрузки в процессе бурения.

Даже незначительная остаточная намагниченность способна искажать данные инклинометрии и гамма-каротажа, что приводит к отклонению от проектной траектории, поэтому её устранение — обязательное условие для современного бурения.

Отличительные особенности НЕВА УРБТ-300.Б:

• Надёжность и безопасность — встроенные системы защиты предотвращают короткие замыкания, обеспечивают искробезопасность и защищают персонал.

• Непрерывная работа — ПВ 100% позволяет проводить размагничивание без остановки буровых операций.

• Интеграция в процесс — монтаж на столе ротора даёт возможность размагничивать трубы прямо во время подъёма или спуска колонны, без помех для вспомогательного оборудования.

• Промышленное исполнение — конструкция рассчитана на тяжёлые условия буровых площадок и гарантирует надёжность при длительной эксплуатации.

Область применения

Нефтегазовая промышленность и смежные отрасли, где используется оборудование с магнитными датчиками и высокоточными измерительными системами.

Конструкция установки

Устройство включает корпус катушки, размагничивающую обмотку, треногу с подвесом, соединительный кабель и шкаф питания с системой управления.

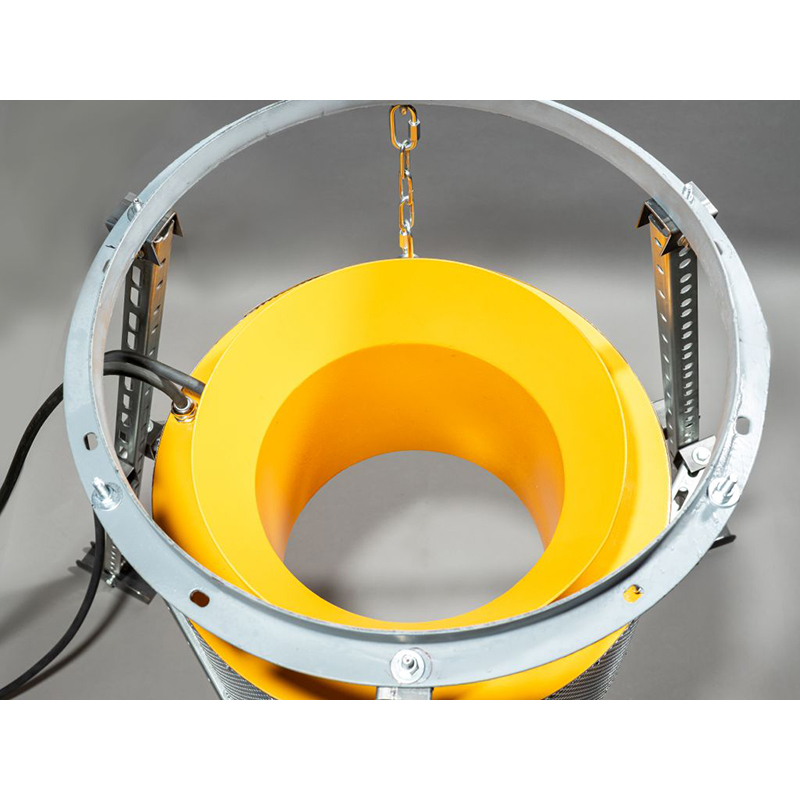

1) Корпус катушки (поз.1) предназначен для защиты обмотки от внешних воздействий, крепится к треноге с помощью гибких подвесов (поз.4), обеспечивающих ее свободное перемещение при прохождении внутри колонны. В верхней части катушки расположен конусообразный воротник (поз.2) для направления трубы внутрь катушки и предотвращения повреждения от резких ударов.

2) Размагничивающая обмотка (поз.3) расположена под защитным кожухом и имеет естественную вентиляцию. Выполнена из кабеля с маслобензостойкой изоляцией и предназначена для эксплуатации в среде, содержащей нефтепродукты с высоким содержанием серы.

3) Тренога (поз.6) обеспечивает удобное позиционирование катушки на роторном столе скважины. Имеет регулировку высоты и ширины установки опор. На конце каждой опоры расположен подпятник (поз.7) для надежного расположения на роторном столе. Конструкция треноги обеспечивает быстрый доступ к стопорным клиньям без необходимости демонтажа размагничивающей катушки.

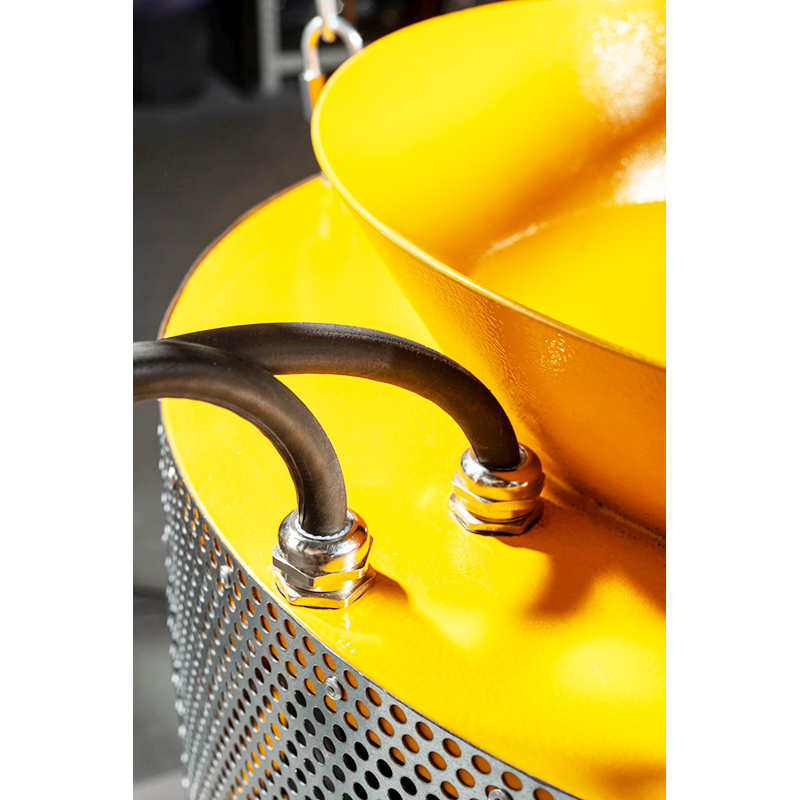

4) Соединительный кабель обмотки (поз.5) длиной 20 метров, выполнен из масло-бензостойкой резины, и имеет внешнюю защитную оболочку для предотвращения механических повреждений.

5) Шкаф питания имеет принудительное воздушное охлаждение и устанавливается вдали от стола ротора в местах расположения электротехнического оборудования. Шкаф обеспечивает:

- управление режимами работы установки;

- снижение питающего напряжения катушки до безопасных значений;

- защиту от превышения тока;

- защиту от замыканий на “землю” (искробезопасность);

- световую сигнализацию при срабатывании защиты.

Принцип действия установки НЕВА УРБТ-300.Б

Размагничивание осуществляется при прохождении трубы через катушку, внутри которой создается знакопеременное магнитное поле высокой интенсивности. В процессе движения колонны поле многократно меняет направление в теле трубы и постепенно снижается до нуля. Для достижения максимального эффекта необходимо соблюдать оптимальную скорость прохода через катушку.

Технические характеристики установки НЕВА УРБТ-300.Б:

Комплект поставки

• Размагничивающая катушка с обмоткой
• Тренога с подвесом
• Шкаф питания и управления
• Кабель соединительный (20м)
• Документация (паспорт-руководство, сертификат)
