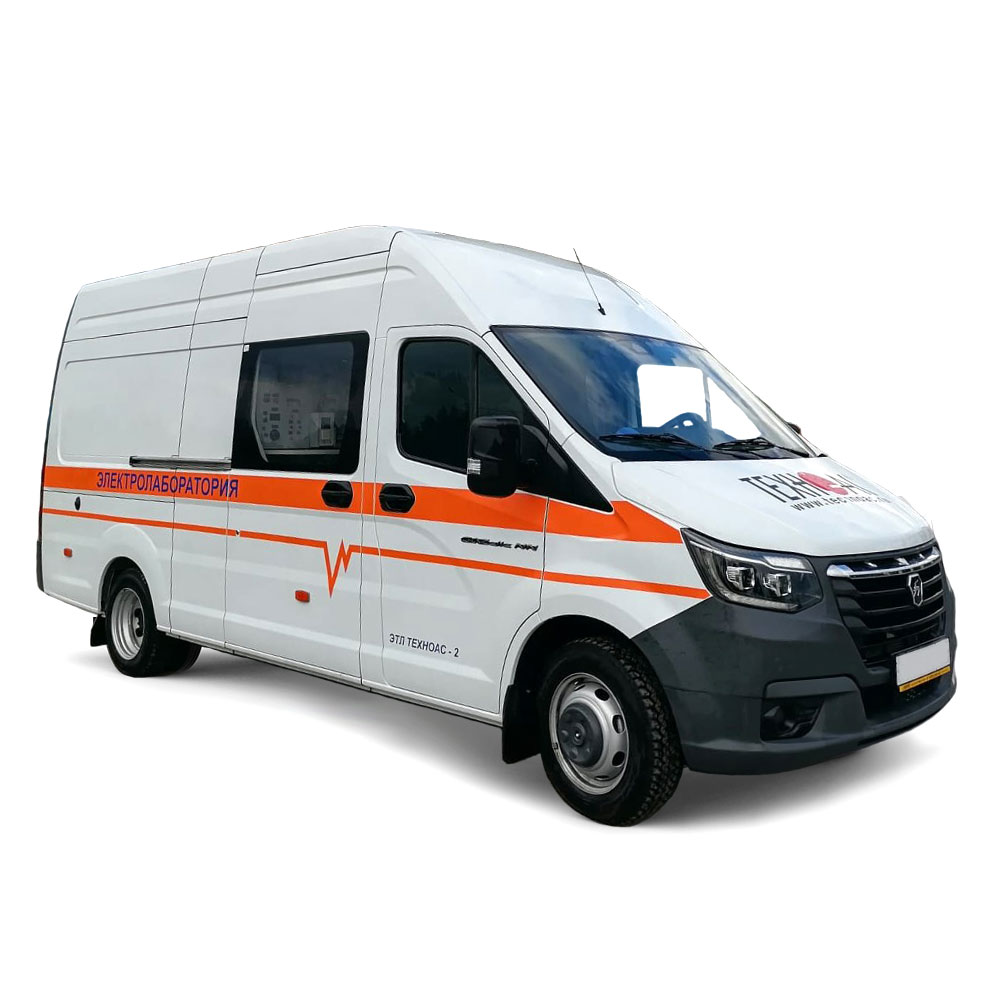

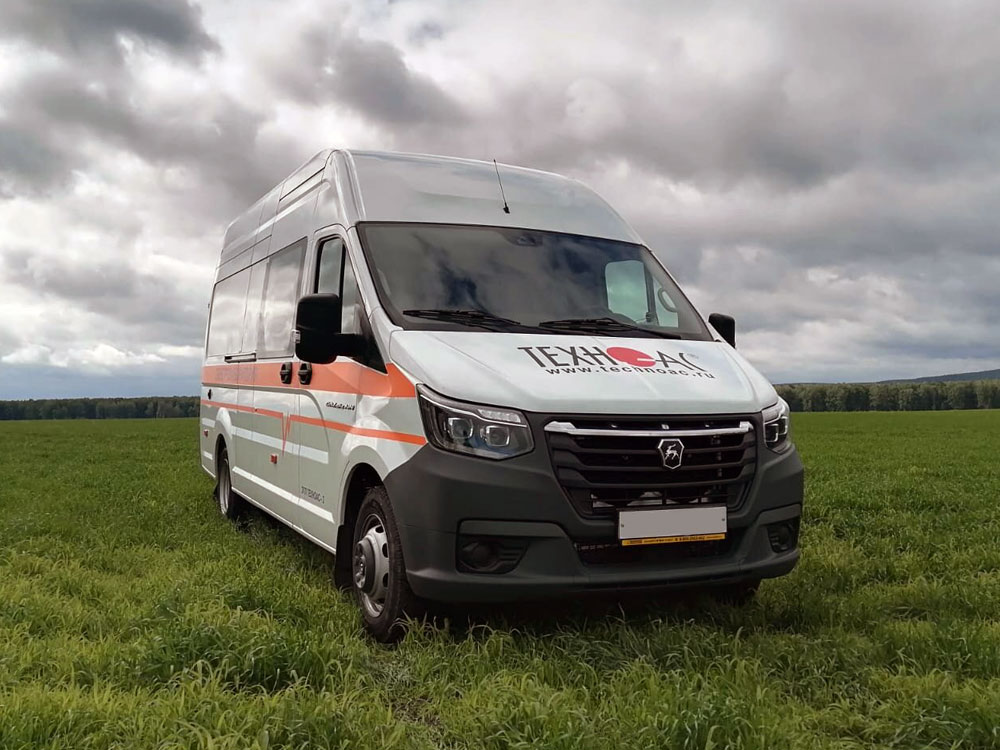

Тип оборудования: Передвижная электротехническая лаборатория на базе Газель Next NN

Производитель: ТЕХНО-АС

Модель: ЭТЛ ТЕХНОАС 2

Гарантия: 1 год

Описание лаборатории ЭТЛ ТЕХНОАС 2:

• Испытание и поиск повреждения кабельных линий до 10 кВ + СНЧ (сшитый полиэтилен).
• Определение местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей).
• Определение характера повреждения и расстояния до места повреждения без прожига изоляции кабеля.
• Испытания кабеля переменным высоким напряжением.
• Испытания силовых кабелей и оболочки кабеля с изоляцией из сшитого полиэтилена.
• Измерения сопротивления изоляции электрических цепей.

Типовая комплектация лаборатории ЭТЛ ТЕХНОАС 2 на базе Газель Next NN:

• Цветографическое оформление.
• Лабораторный отсек.
• Перегородка между отсеками.
• Окна: задние боковые-глухие, в задней двери пластиковое окно с муфтой для кабеля.
• Лючок 10х10 в правом нижнем углу для вывода кабеля.
• Отделка боковин и потолка.
• Напольное покрытие: автолинолеум.
• Дежурное освещение: штатное.
• Рабочее освещение: люминесцентные светильники.
• Мебель: основная стойка, мягкое сиденье.

Система обеспечения электробезопасности лаборатории ЭТЛ ТЕХНОАС 2 на базе Газель Next NN:

• Модуль контроля безопасности МКЗ.
• Блокировочные выключатели на дверях в/в отсека.
• Звуковая сигнализация.
• Световая сигнализация.
• Кнопка аварийного выключения.
• Входной расцепитель с видимым разрывом контактов.

Дополнительное оборудование лаборатории ЭТЛ ТЕХНОАС 2 на базе Газель Next NN:

• Преобразователь напряжения 12/220 В.
• Дизель/бензогенератор (для работы в полевых условиях).
• Система управления электропитанием лаборатории.
• Дополнительный отопитель.
• Кондиционер.

Комплектация лаборатории ЭТЛ ТЕХНОАС 2 на базе Газель Next NN

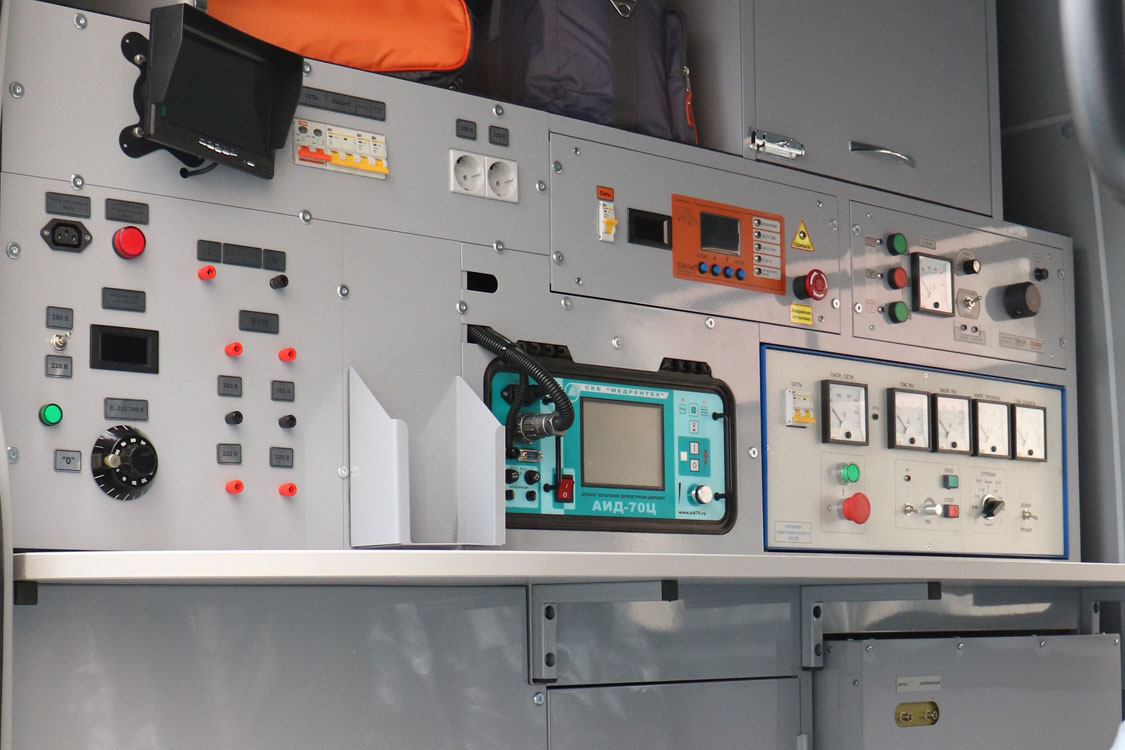

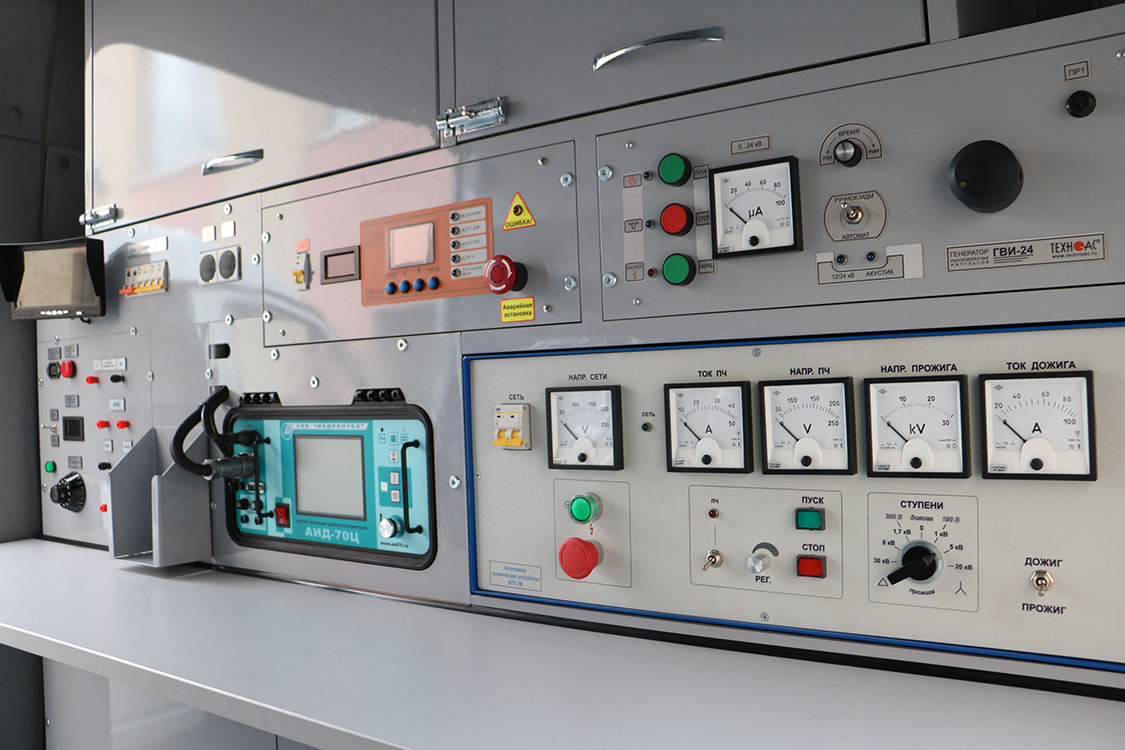

1. Пульт управления
Основной цифровой пульт управления предназначенный для управления ЭТЛ, мониторинга заземления, мониторинга потенциала на корпусе ЭТЛ, мониторинга положения дверей в высоковольтном отсеке.

2. Модуль высоковольтной коммутации

Модуль высоковольтной коммутации (МВК) осуществляет безопасное дистанционное переключение высоковольтных выводов основного оборудования и измерительных приборов на высоковольтные экранированные кабели, 3-х фазное исполнение.

Простая и надежная конструкция МВК состоит из электромеханического высоковольтного переключателя маслонаполненного типа, что обеспечивает максимальную защиту персонала от поражения электрическим током при работе с высокими напряжениями, данная конструкция переключателя в отличии от переключателя с воздушно барьерной изоляцией полностью исключает пробой между контактами переключателя, так как на работу переключателя не влияет относительная влажность окружающей среды.

3. Аппарат испытания диэлектриков цифровой АИД-70Ц

Диапазон регулирования напряжения (постоянного/переменного): 10-70 кВ / 10-50 кВ.
Ток нагрузки при постоянном/переменном напряжении: 0-10 мА / 0-50 мА.
Непосредственное измерение напряжения на нагрузке с относительной (абсолютной) погрешностью: не более 3%.
Защита от превышения максимального напряжения и тока нагрузки: есть.
Пределы измерения тока на дополнительном диапазоне для переменного/постоянного тока: 0-2000 мкА / 0-1000 мкА.
Параметры питающей сети: (220±22) В, 50 Гц.

4. Генератор высоковольтный импульсный ГВИ-24.3000 ЭТЛ
Генераторы высоковольтных импульсов (установки акустических ударных волн) серии ГВИ предназначены для определения места повреждения силовых электрических кабелей.

Генератор высоковольтный импульсный ГВИ-24 предназначен для точного определения места повреждения силовых электрических кабелей акустическим методом.

В модификации ГВИ-24.3000 ЭТЛ реализован импульсно-дуговой метод (ИДМ) для предварительного определения расстояния до места повреждения кабеля при помощи рефлектометра.

Технические характеристики:

• Напряжение импульса (2 ступени): 0...12 кВ / 0...24 кВ.
• Максимальная энергия импульса на каждой ступени: 3000 Дж.
• Тип трансформатора: многосекционный, "сухой".
• Разряд: автоматический 6...12 сек, ручной.
• Встроенный адаптер дуги (ИДМ).
• Встроенный разряд емкостей: да.
• Напряжение питания: 220 В, 50 Гц.
• Максимальный ток потребления: 6,5 А.
• Максимальная масса силового блока: 100 кг.

5. Установка прожигающая АПУ-2М (прожиг-дожиг кабельных линий напряжением до 30 кВ, током до 80 А)
Устройство автономное прожигающее АПУ-2М предназначено для прожига дефектной изоляции силовых кабелей с целью снижения переходного сопротивления в месте дефекта до величины, позволяющей применить методы точного определения мест повреждения (ОМП).

Область применения: электросетевые предприятия, обслуживающие электрические сети напряжением 0,4-30 кВ.

6. Комплект кабельных барабанов

• Барабан с кабелем питания КГ 2х4 мм2.
• Барабан проводом с рабочего заземления ПВ6-3 1х16 мм2.
• Барабан с высоковольтным экранированным кабелем СВКИЛ 70 кВ DC, 6 мм2 (для испытания выпрямленным напряжением и работы поисково-прожигающих установок).
• Барабан с проводом защитного заземления ПВ-3 1х10 мм2.
• Провод 25 кВ для испытания переменным напряжением с комплектом изоляционных штанг из 6 штук.
• Комплект по 30 метров.
• Электрический привод барабанов для размотки и смотки кабелей.

Комплект дополнительного оборудования и приборов лаборатории ЭТЛ ТЕХНОАС 2 на базе Газель Next NN:

1. Высоковольтная установка для испытания кабеля из сшитого полиэтилена УВУ-30СНЧ

• Выходное напряжение: 0-30 кВ пиковое, симметричное.
• Выходной ток: 0-30 мА разрешение 1 мкА.
• Погрешность: ±1%.
• Максимальная выходная нагрузка: до 20 мкф.
• Частота выходного сигнала: 0,01-1 Гц с шагом 0.01 Гц, автоматический выбор частоты.

2. Высоковольтный кабеледефектоискатель Атлет АГ-270 ЭТЛ
Комплект предназначен для точного определения трассы кабельной линии с возможностью сохранения координат и дальнейшей обработки на ПК, глубины залегания подземных коммуникаций (силовых и сигнальных кабелей), на глубине до 10 м и удалении до 10 км от места подключения генератора, поиска неисправностей кабельных линий, мест повреждения изоляции силовых кабелей, определение места повреждения оболочки кабеля, поиск мест повреждения акустическим способом, выбор кабеля из пучка, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Состав комплекта:

• Приемник АП-019.3.
• Приемник АП-027.
• Генератор АГ-120Т.
• Индукционная антенна ИЭМ-301.3.
• Датчик контроля качества изоляции ДКИ-117.
• Датчик определитель дефектов коммуникаций ДОДК-117.
• Комплект акустического датчика АД-247.
• Накладная рамка НР-117.
• Клещи индукционные КИ-110/100.
• Головные телефоны.
• Датчик электромагнитный ЭМД-247.

3. Рефлектометр Рейс-305
Рефлектометр является малогабаритным мощным цифровым рефлектометром, очень простым в применении, который разработан специально для обнаружения всех видов повреждений в силовых кабельных линиях. РЕЙС-305 это измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов:

• Методом импульсной рефлектометрии;
• Методом колебательного разряда;
• Импульсно-дуговым методом.

4. Бензогенератор TSS SGG 9000ЕA
Портативная электростанция серии ТСС SGG с номинальной мощностью 8 кВт предназначена для использования в качестве источника автономного или резервного электроснабжения потребителей в электрических сетях переменного тока с частотой 50 Гц и напряжением 230 В.
