Индикатор состояния изолирующих соединений ИСИС (ИСЭИС)

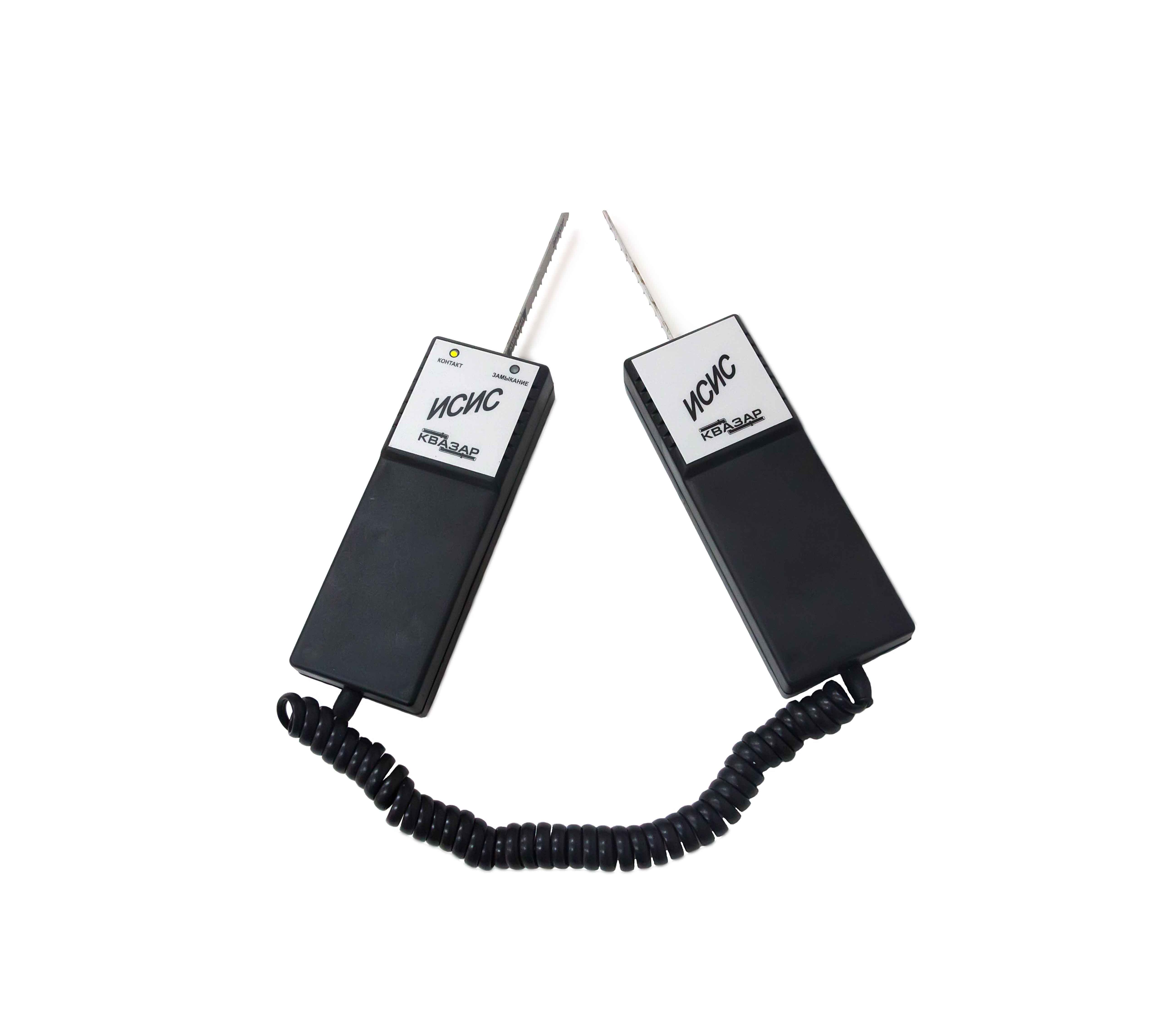

  • Индикатор состояния изолирующих соединений ИСИС (ИСЭИС)

    /images/all/3/15978/big/img_5.jpg

    jijijij

    Индикатор состояния изолирующих соединений ИСИС (ИСЭИС)

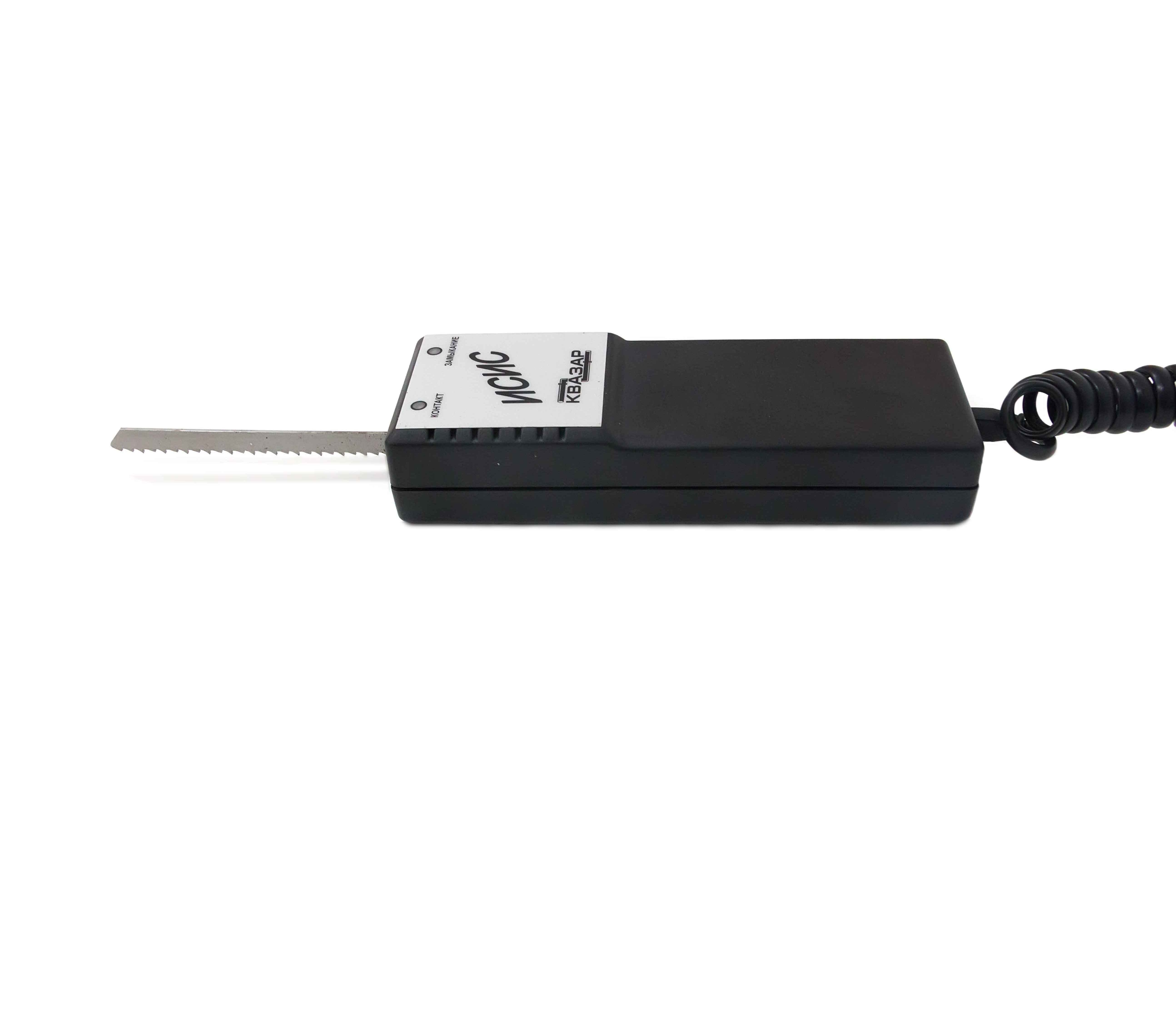

  • Индикатор ИСИС

    /images/all/3/15978/big/img_14.jpg

    Индикатор ИСИС

    Индикатор ИСИС

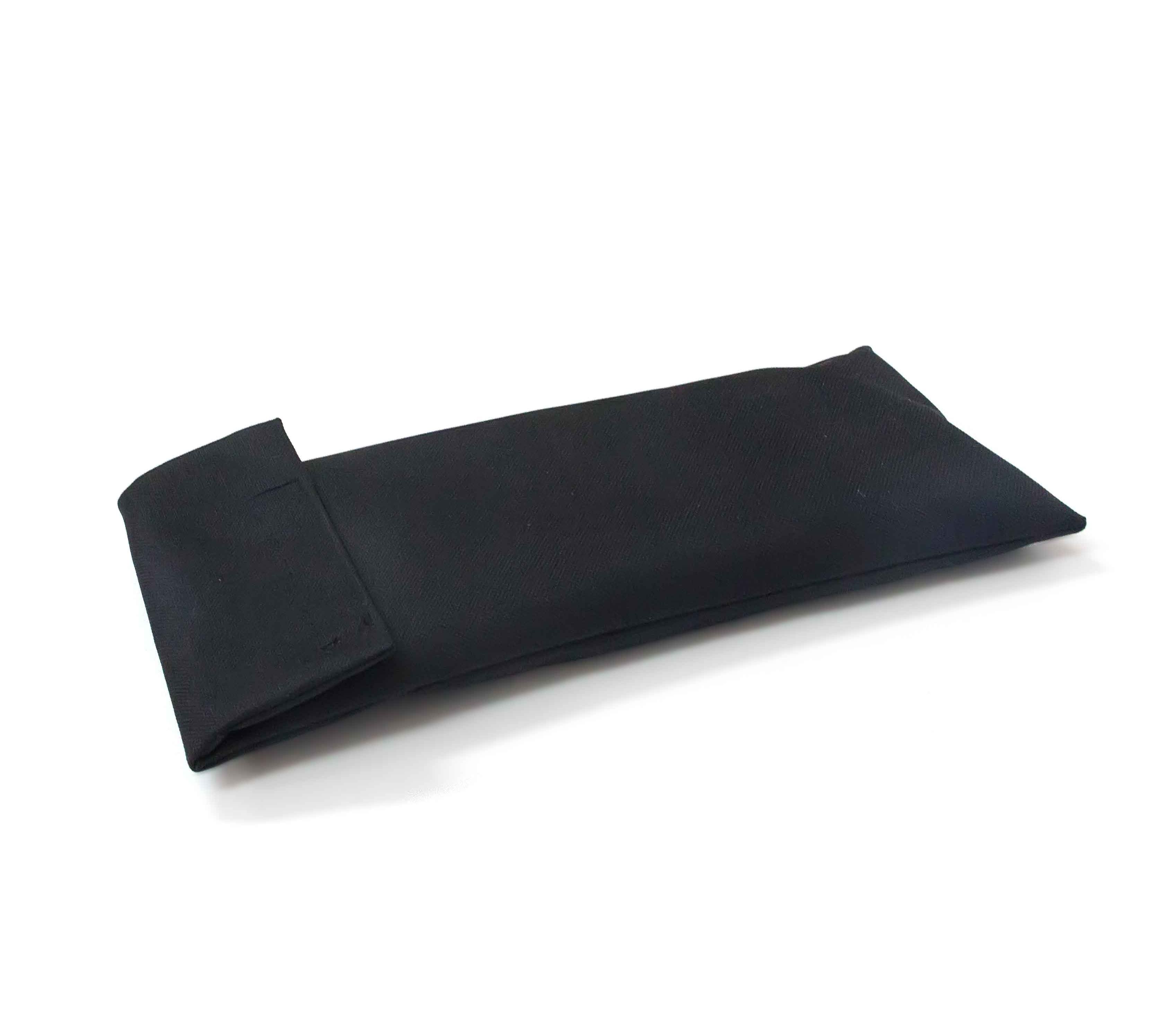

  • Индикатор ИСИС в чехле

    /images/all/3/15978/big/img_16.jpg

    1

    Индикатор ИСИС в чехле

ЦЕНА: 11 208 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Квазар


Страна производитель: Россия Россия
Артикул: 01738
Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 1.03MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание индикатора ИСИС:

ТУ 3435-056-12719185-2014

Индикаторы состояния изолирующих соединений ИСИС предназначены для выявления изолирующих фланцев и муфт на трубопроводах, имеющих электрическое сопротивление изоляции менее 10 Ом, для обнаружения контактов трубопроводов с футлярами, гильзами и другими металлическими сооружениями.



Принцип работы:

Работа индикатора основана на сравнении падения напряжения на изолирующем соединении с образцовым напряжением. Сравнение происходит на переменном токе, поэтому учитывается комплексное электрическое сопротивление изолирующего соединения. Включение индикатора происходит автоматически, при наличии электрического сопротивления между контактными полотнами менее 0,5 МОм, либо присутствии напряжения. Отключение происходит через 3–5 сек. после отключения контактных полотен. В выключенном состоянии индикатор потребляет ничтожно малый ток, сопоставимый с током саморазряда элементов питания.



Правила хранения:

  • Индикатор до введения в эксплуатацию следует хранить на складах в упаковке предприятия-изготовителя, при температуре окружающего воздуха 5–40оС и относительной влажности 80% при температуре 25оС.
  • Хранить индикаторы без упаковки следует при температуре окружающего воздуха 10–35оС и относительной влажности 80% при температуре 25оС.
  • В помещении для хранения не должно быть пыли, паров кислот и щелочей и других вредных примесей, вызывающих коррозию.
  • Допустимый срок хранения в упаковке изготовителя – 2 года.
  • На элементы питания, входящие в комплект поставки распространяются правила и сроки хранения, установленные изготовителем элементов питания.



Технические характеристики индикатора ИСИС:
Величина электрического сопротивления внешней цепи между контактными полотнами, подключенными к объекту, при котором происходит срабатывание светового индикатора “Замыкание”, менее, Ом 10±2,5
Напряжение питания, В 4,8...6
Величина электрического сопротивления внешней цепи между контактными полотнами, подключенными к объекту, при котором происходит срабатывание светового индикатора “Контакт”, менее, МОм 0,5
Максимальный ток потребления в режиме индикации, мА 100
Максимальный ток потребления в выключенном состоянии, мА 0,05



Индикатор сохраняет свои параметры в условиях воздействия следующих климатических факторов:

  • верхнее значение температуры окружающей среды + 55°С;
  • нижнее значение температуры окружающей среды минус 20°С;
  • верхнее значение относительной влажности воздуха 90% при температуре 30 °С и при более низких температурах без конденсации влаги.



Комплект поставки прибора ИСЭИС:
  • индикатор – 1шт.;
  • паспорт – 1экз.;
  • элементы питания 1,5 В, типоразмер АА – 4шт.;
  • футляр – 1шт.
