Артикул: 000310
|
Тип оборудования: микротвердомеры по шкалам Виккерc (Vickers), Кнуп (Knoop) и Беркович (Berkovich)
Производитель: Восток-7
Модели: ПМТ-3 и ПМТ-3М
Гарантия: 1 год

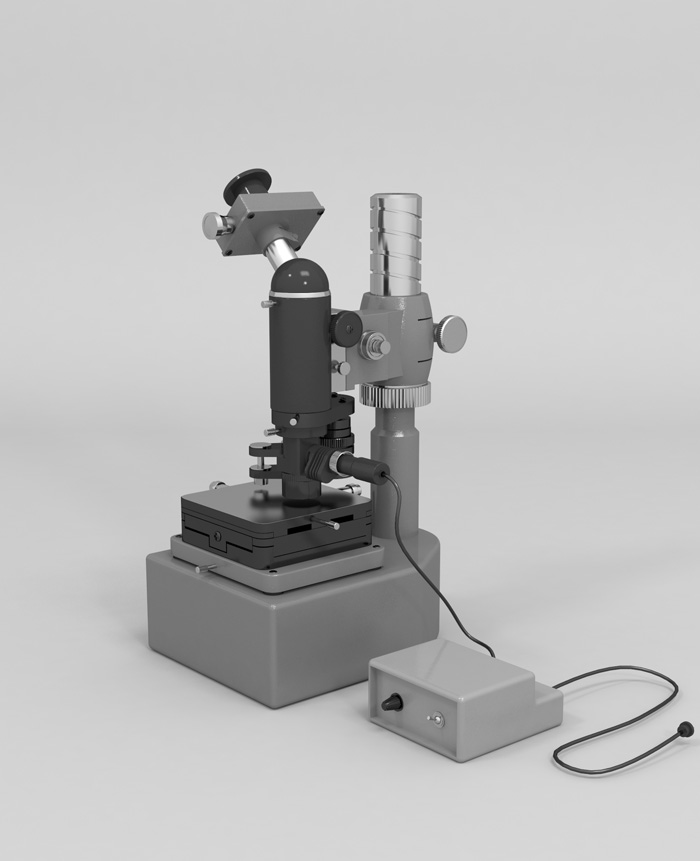

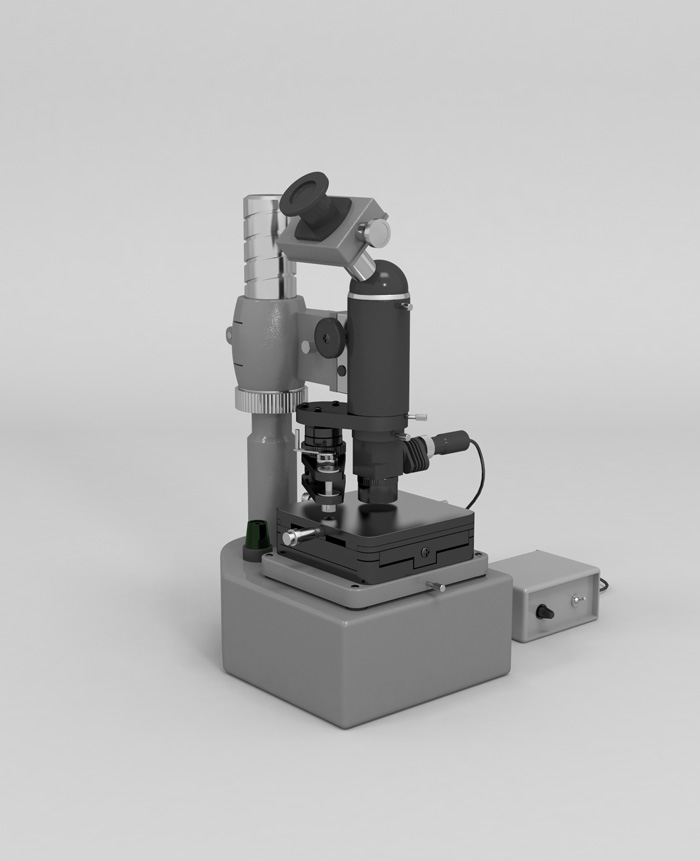

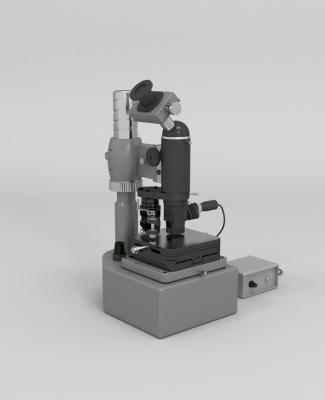

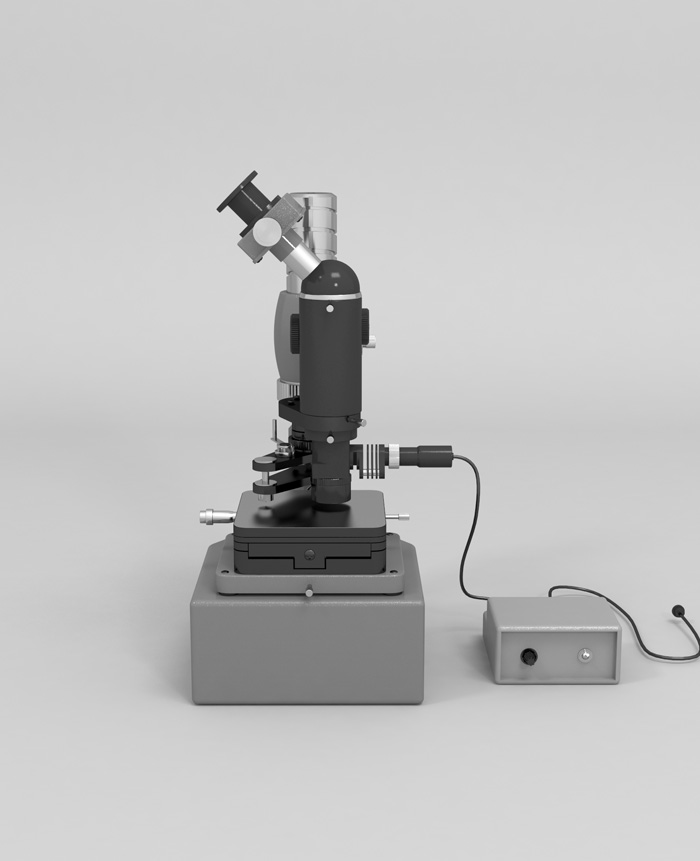

Описание микротвердомеров ПМТ-3 и ПМТ-3М:
Микротвердомеры модификаций ПМТ-3 и ПМТ-3М предназначены для оценки структуры непрозрачных объектов по микротвердости методом вдавливания в испытуемый материал алмазных наконечников (Виккерса HV, Кнуппа, Берковича). Измерение твёрдости по ГОСТ 2999-75. Управление нагружением - ручное. Наблюдение изображения осуществляется при освещении по методам светлого и темного поля и в поляризованном свете. Измерение диагоналей восстановленных отпечатков и микротвердости производят с помощью винтового окулярного микрометра.
Отличительные особенности измерений микротвёрдости приборами:
Введение дополнительных наконечников Берковича и Кнупа (модель ПМТ-ЗМ1) даёт возможность измерения микротвердости тонких слоев и особо хрупких материалов. Применение микропроцессора в сочетании с комплектом алмазных наконечников повышает точность измерений в 2-2,5 раза. Введение демпфирующего устройств воздушного типа значительно уменьшает случайные колебания штока с индентором.
Микротвердомеры моделей ПМТ–3; ПМТ-ЗМ и ПМТ-ЗМ1 отличаются друг от друга своей комплектацией.
В ПМТ–3 и ПМТ-ЗМ входит алмазный наконечник Виккерса (диапазон HV) с квадратным основанием и углом при вершине 136*. В приборе ПМТ-3М большее количество грузов-гирь (дополнительная груз-гиря на 500 г), а также трансформатор вмонтирован в основание прибора, а не сделан отдельным блоком как в более ранней модификации ПМТ-3.
В ПМТ-ЗМ1 входят три алмазных наконечника: Виккерса (диапазон HV), Кнупа и Берковича:
- Четырехгранная пирамида Кнуппа с ромбическим основанием для измерения микротвердости тонких слоев и особо хрупких материалов.
- Трехгранная пирамида Берковича для измерения микротвердости очень твёрдых тел.
Вместо фотоэлектрического окулярного микрометра ФОМ – 2 – 16 приборы могут быть укомплектованы окулярным микрометром МОВ –1-15х или МОВ –1-16х. Оснащение прибора окулярным микрометром ФОМ – 2 – 16 производится по дополнительному заказу. Стоимость ФОМ – 2 – 16 с термопринтером – ок. 600 у.е.
Запасные части и аксессуары для приборов измерения микротвёрдости модификаций.
Для калибровки микротвердомеров предпочтительнее использовать 2 меры микротвёрдости: 375-525HV0,1 и 200-300HV0,1, заказать меры ММТВ-В7 можно тут.
В процессе эксплуатации происходит выход из строя и износ различных технических частей микротвердомера, в первую очередь блоков питания и осветителей. У нас вы можете заказать оригинальные запасные части и аксессуары к приборам измерения микротвёрдости серии ПМТ:
|
№ |
ПМТ-3 |
ПМТ-3М |
Описание |
|
1 |
+ |
+ |
Источник вторичного электропитания (блок питания) + осветитель вместе с лампой. |
|
2 |
+ |
+ |
Комплект гирь (12 шт) для микротвердомера ПМТ-3М. |
|
3 |
F=6,2 |
F=6,3 |
Объективы поставляются в состоянии б/у (сняты с других приборов). При отсутствии на складе б/у объективов или по заказу клиента поставляются НОВЫЕ изделия от изготовителя. Микротвердомеры оснащаются следующими объективами:
|
|
4 |
+ |
+ |
Осветитель. Замена пластикового кольца (часто ломается) на металлическое. |
|
5 |
+ |
+ |
Прессик минералогический ручной ПМР-1 |
|
6 |
+ |
+ |
Объект-микрометр ОМО (ОМП). Объект-микрометр предназначен для калибровки окулярной шкалы микроскопа. Он представляет собой пластину, в центре которой находится измерительная шкала длиной 1 мм с ценой деления 0,01 мм. Объект-микрометры изготавливаются для микроскопов отражённого и проходящего света. Соответственно они называются объект-микрометр ОМО и объект-микрометр ОМП. С микротвердомером используется объект-микрометр ОМО. |
|
Модель Восток-7 |
Модели других производителей, схожие по характеристикам – для удобства сравнения и выбора |
Тип нагружения |
Тип турели |
|
--- (низкий класс) |
|
Ручное |
Ручное |
|
ПМТ-3 (средний класс) |
|
Автоматическое |
Ручное |
|
ПМТ-3М (высокий класс) |
|
Автоматическое |
Автоматическое |
Технические характеристики ПМТ-3 и ПМТ-3М:
|
Модель |
ПМТ-3 |
|
Испытательные нагрузки, Н |
0,0196...4,9 Н. |
|
Испытательные нагрузки, кгс |
0,002…0,5 |
|
Предел допускаемой погрешности нагрузок в диапазонах основном/дополнительном, не более |
0,02 |
|
Выдержка образца под нагрузкой, сек |
10...15 |
|
Используемые инденторы |
Алмазная пирамидка квадратного сечения. |
|
Расстояние от индентора до опорного столика, мм |
0...70 |
|
Расстояние от центра отпечатка до станины, мм |
100 |
|
Увеличение микроскопа микротвердомера |
130 / 487 |
|
Габаритные размеры микротвердомера / трансформатора, мм. (Д*Ш*В) |
200*290*410 / 145*110*70 |
|
Масса микротвердомера / трансформатора, кг |
21,6 / 1,72 |
|
Электропитание, V/Hz. |
220 (127) / 50 |
|
Мощность, кВт |
0,02 |
|
