Автоматизированный комплекс визуально-измерительного контроля Визио

Комплекс Визио предназначен для автоматизированного визуального и измерительного контроля (АВИК) кольцевых сварных соединений труб диаметром от 325 до 1420 мм.

Визио может использоваться как совместно с комплексом цифровой радиографии Транскан, так и в качестве самостоятельного средства контроля. Основное назначение комплекса — получение, обработка, анализ и архивирование цифровых данных о геометрии сварного соединения и его основных размерных характеристиках.

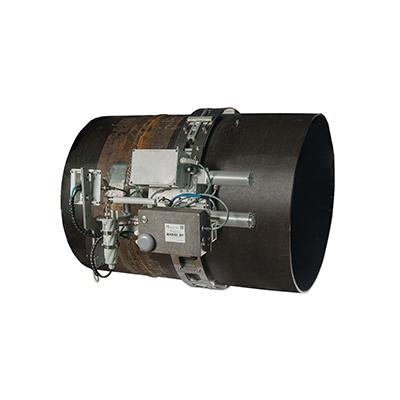

Комплекс выполнен на базе лазерного триангуляционного 2D-сканера, установленного на мобильной каретке. В соответствии с заданной программой каретка перемещается по направляющему поясу вдоль кольцевого сварного соединения, обеспечивая последовательное сканирование всего периметра шва. При наличии беспроводного соединения результаты контроля передаются на компьютер оператора-дефектоскописта в режиме реального времени.

Сканирование может осуществляться как при фиксированном положении сканирующего модуля, так и непосредственно в процессе перемещения каретки. Последовательное прохождение заданных позиций позволяет получить полный массив данных по всему кольцевому сварному соединению.

Отличительные особенности

• Высокая скорость контроля. Сканирование сварного соединения труб диаметром Ду 1420 занимает около 10 минут, включая время на установку комплекса.

• Непрерывный сбор данных. Сканирование выполняется с шагом 1 мм с сохранением полного массива измерений по всей длине сварного соединения.

• Формирование 3D-модели сварного шва. Полученные данные позволяют построить трёхмерную модель соединения и просматривать её под различными углами.

• Автоматическое выявление отклонений геометрии. Программное обеспечение автоматически устанавливает маркеры при превышении или уменьшении высоты сварного шва относительно заданных параметров, отклонении его ширины и смещении кромок. Обнаруженные участки выделяются различными цветами для удобства анализа.

• Фотофиксация результатов контроля. В качестве дополнительной опции может устанавливаться камера для одновременной фотофиксации отдельных участков сварного соединения. Полученные изображения формируются с перекрытием кадров и привязываются к данным 3D-сканирования, что позволяет сопоставлять результаты лазерного и визуального контроля.

• Работа при интенсивном освещении. Лазерный датчик сохраняет стабильность измерений даже при ярком солнечном свете.

Технические характеристики:

Комплект поставки

При покупке отдельно от Транскана

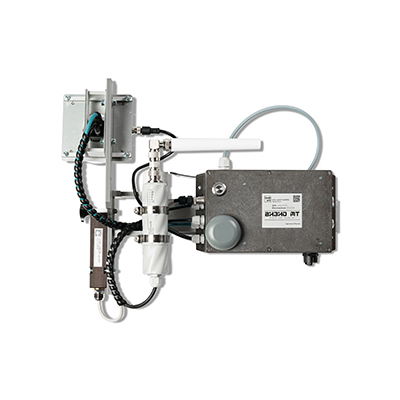

• Модуль ВИЗИО с предустановленным лазерным датчиком и фотокамерой
• Каретка перемещения модуля ВИЗИО
• Бандаж (направляющий пояс) для установки каретки модуля ВИЗИО,
• Шторки для защиты лазера от бликов
• Зарядное устройство для аккумуляторов
• Аккумуляторы -2 шт.
• Ноутбук с предустановленным ПО Дисофт, манипулятор мышь

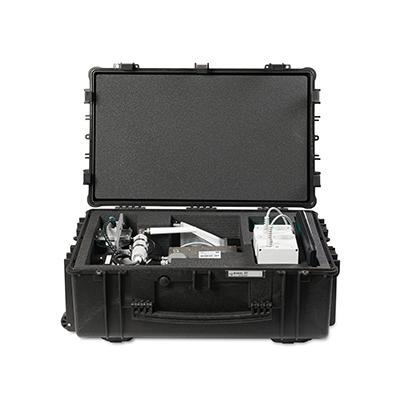

• Транспортировочный кейс

При покупке с Трансканом

• Модуль ВИЗИО с предустановленным лазерным датчиком и фотокамерой
• Шторки для защиты лазера от бликов
• Носитель (флэш-накопитель) с ПО Дисофт
• Транспортировочный кейс
