| ЦЕНА: по запросу |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
|

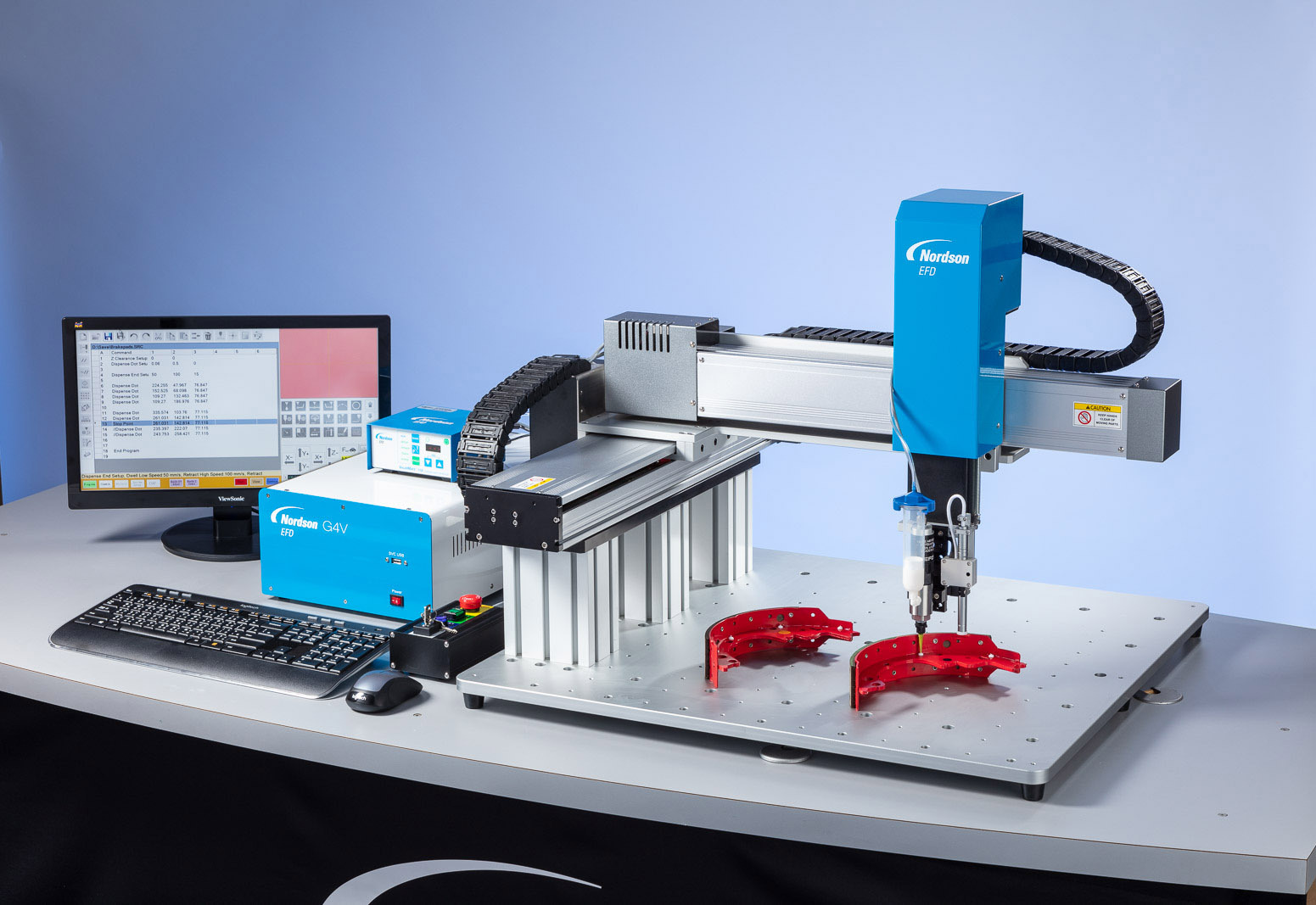

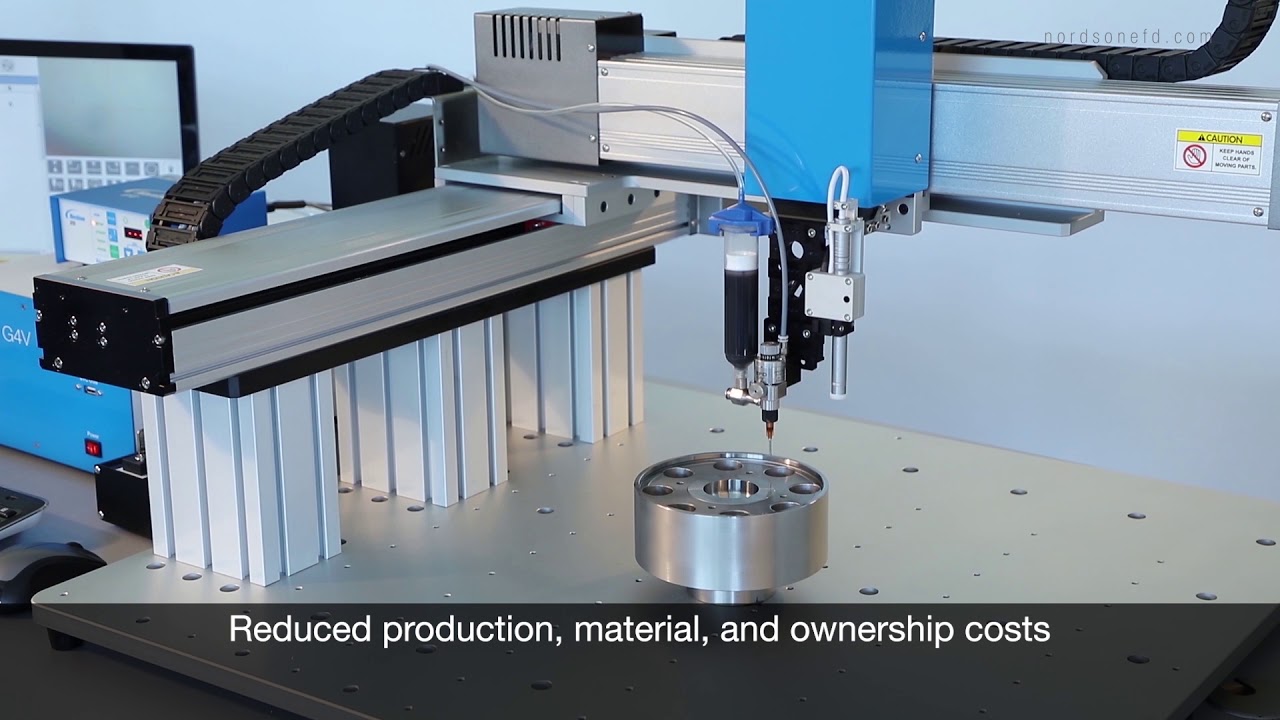

3х осевой автоматический дозатор клея Nordson EFD обеспечивает работу как в качестве независимой портальной системы, так и в качестве встроенного в производственную линию узла по автоматическому нанесению/дозированию на поверхность различных адгезивов: клеев, герметиков, полиуретанов, компаундов. Данный промышленный робот-дозатор может легко интегрироваться в конвейерные производственные и сборочные линия на промышленных предприятиях.
Размер рабочей зоны трехкоординатной системы Nordson EFD серии GV может достигать 800 мм, что обеспечивает совместимость с большинством изделий, требующих автоматического нанесения герметика по периметру. Большая рабочая зона достигается, без снижения повторяемости и без ухудшения погрешности.
Портальный робот производства Nordson EFD комплектуется софтом собственной разработки, специально предназначенного для создания программ для дозирования различных жидкостей на всевозможные поверхности. Робот дозатор оснащен простейшей системой технического зрения на базе камеры ПЗС. Контроль на базе технического зрения обеспечивает более высокие характеристики дозирования без существенного увеличения стоимости системы. Робот для дозирования программируется быстро и легко. И не требует специальных навыков в области программирования.
|
Параметры / модели роботов |
G4V |
G8V |
|
Число осей |
3 |
3 |
|
Максимальная рабочая зона (X / Y / Z) |
400 / 400 / 100 мм (16 / 16 / 4") |
800 / 800 / 100 мм (31 / 31 / 4") |
|
Макс вес дозирующей головки |
3 кг |
8 кг |
|
Вес |
63,5 кг |
181,5 кг |
|
Габаритные размеры* (ширина х высота х длина) |
833 x 382 x 730 мм (33 x 15 x 29") |
489 x 534 x 1,160 мм (59 x 21 x 46") |
|
Максимальная скорость (XY / Z) |
500 / 320 мм/с (20 / 13"/с) |
800 / 320 мм/с (31 / 13"/с) |
|
Система привода |
5-фазный микро-шаговый мотор |
Оси XY: сервомотор Ось Z: 5-фазный микро-шаговый мотор |
|
Объем памяти |
Память ПК |
Память ПК |
|
Запись данных |
Память ПК / USB |
Память ПК / USB |
|
Входы / выходы общего назначения |
8 входов / 8 выходов (16 / 16 опционально) |
8 входов / 8 выходов (16 / 16 опционально) |
|
Технология привода |
PTP и CP PTP |
PTP и CP PTP |
|
Контроллер |
Внешний |
Внешний |
|
Входной ток источника питания |
100–240 VAC, ±10%, 50/60Гц, 20 А максимально, 420 Вт |
220 VAC, ±10%, 50/60Гц, 10 А максимально, 420 Вт |
|
Интерполяция |
3 оси (3D) |
3 оси (3D) |
|
Повторяемость** |
±0.02 мм/ось |
±0.01 мм/ось |
|
Рабочая температура |
10–40° C (50–104° F) |
10–40° C (50–104° F) |
|
Система машинного зрения |
Камера-карандаш |
ПЗС-камера интеллектуального контроля |
|
Программное обеспечение |
Включено |
Включено |
|
Датчик автоматической калибровки насадки |
Опционально |
Опционально |
|
Разрешительные документы |
CE, RoHS, WEEE, China RoHS |
|
