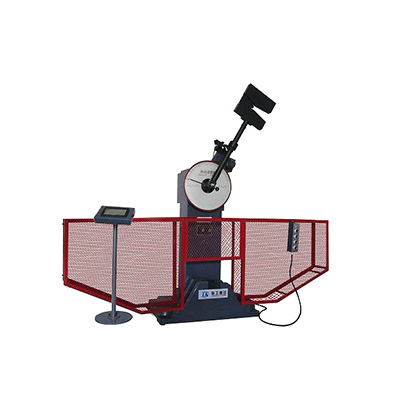

Маятниковый копер JB-500S

  • Маятниковый копер JB-500S

    /images/all/3/18555/big/img_5.jpg

    jijijij

    Маятниковый копер JB-500S

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Liangong Group


Страна производитель: Китай Китай

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Менеджер по направлению Liangong Group
Здравствуйте! Меня зовут Быков Алексей.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.
Телефон: +7 (495) 988-79-77 доб. 122
Моб.: +7 (936) 246-44-37
E-mail: ab@geo-ndt.ru
Оборудование для разрушающего контроля
Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Маятниковый копер JB-500S



JB-500S - эффективный и точный маятниковый копер с запасом энергии 500 Дж. Контроллер позволяет управлять работой маятника и выводить данные на сенсорный дисплей WeconPLC, на котором данные обрабатываются, сохраняются и доступны к распечатке при комплектации микропринтером. Оснащен электродвигателем и кнопочным пультом для легкого запуска и использования.



Отличительные особенности:



  • Запас энергии: 250 Дж, 500 Дж
  • Угол зарядки маятника: 150°
  • Скорость движения маятника в момент удара: 5,4 м/с
  • Тип привода: электромеханический
  • Управление: сенсорный дисплей, кнопочный пульт



Технические характеристики маятникового копра JB-500S:



Метрологические характеристики
Номинальное значение потенциальной энергии маятника (Eн) 250 Дж, 500 Дж
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения ±0,5%
Диапазон измерений потенциальной энергии от 10 до 80% от номинального значения
Пределы допускаемой приведенной погрешности измерений потенциальной энергии (к Eн) ±1
Потеря энергии при свободном качании маятника за половину полного колебания не более 0,5%
Скорость маятника в момент удара 5,4 м/с
Результаты
Оборудование для индикации поглощенной энергии сенсорный дисплей, аналоговая шкала (циферблат)

Параметры сенсорного дисплея
Ввод информации Тип надреза, размеры образца, имя оператора
Цена деления 0,01 Дж
Отображение показателей Текущая энергия
  Текущий угол
  Работа удара
  Ударная вязкость
  Среднее значение работы удара трех образцов
  Среднее значение ударной вязкости трех образцов
Печать протокола опционально (комплектация микропринтером)
Калибровка автоматически
Архив данных 100 партий образцов (по три образца в партии)
Поиск по дате есть
Параметры аналоговой шкалы
Цена деления по шкале 0-150 Дж 2,5 Дж
Цена деления по шкале 0-300 Дж 5 Дж
Опоры для образцов
Количество опор две
Расстояние в свету между опорами 40 мм
Радиус закругления опор 1,0-1,5 мм (1 мм опционально)
Угол конусности опор 11°
Образцы
Длина 55 мм
Ширина

10 мм

7,5 мм

5 мм

Высота 10 мм
Электропитание
Питание три фазы, 380 В, 50 Гц
Мощность 700 Вт
Стандарт
Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах ГОСТ 9454-78
Материалы металлические. Испытание на ударный изгиб на маятниковом копре по Шарпи. Часть 1. Метод испытания ГОСТ Р ИСО 148-1-2013
Копры маятниковые. Технические условия ГОСТ 10708-82
Металлические материалы. Ударное испытание на маятниковом копре по Шарпи. Часть 2. Верификация испытательных машин ИСО 148-3:2008
Материалы металлические. Часть 1. Испытания на ударную прочность по Шарпи. DIN EN 10045-1
Металлы. Испытание на удар по Шарпи. Часть 2. Поверка испытательной машины (маятниковый копёр для ударных испытаний) EN 10045-2
Метод испытания надрезанных металлических образцов на удар ASTM E23-81 (дополнительная опция)
Управление
Тип привода электромеханический
Сенсорный дисплей
Доступные команды Взвод молота, Возврат штифта, Удар, Спуск молота
Дополнительные команды Подача образца - при комплектации системой AutoFeed
Кнопочный пульт
Доступные команды Взвод молота, Возврат штифта, Удар, Спуск молота
Момент маятника
Диапазон энергии 0 - 250 Дж 0 - 500 Дж
Момент маятника 133,9746 Н·м 267,9492 Н·м
Боек маятника
Радиус закругления ножа

2,0 - 2,5 мм

8,0 мм (опционально)

Угол заострения ножа 30°
Толщина ножа 16 мм
Прочие характеристики
Расстояние от оси качания маятника до центра удара 800 мм
Угол зарядки маятника 150°
Размеры и вес
Габаритные размеры маятникового копра (с защитным ограждением) 2230 х 640 х 1480 мм
Масса маятникового копра нетто 520 кг
Условия эксплуатации
Температура окружающего воздуха в помещении в пределах 10-35 °С
Относительная влажность воздуха не более 80 %
Отсутствие агрессивных сред и вибрации да
Установка с выравниванием по уровню горизонта 0,2/1000 мм
Установка на фундаменте да, требуется установка на бетонном фундаменте толщиной не менее 150 мм. Или жесткая фиксация на основании, масса которого более 1400 кг



Дополнительные опции и детали:



  • Микропринтер
  • Защитное ограждение металлическое закрытое
  • Защитное ограждение из оргстекла закрытое
  • Щипцы для образцов
  • Щипцы для образцов с центровкой
  • Комплект молотов и опор для испытаний по ASTM E23
  • Система автоматической подачи и центровки образцов AutoFeed (комлпектуется только на заводе)



Комплект поставки:



  • Копер маятниковый
  • Маятник (250 Дж, 500 Дж) - 2 шт.
  • Сенсорный дисплей
  • Кнопочный пульт управления
  • Центрирующее приспособление (для центрирования образца по надрезу на опорах)
  • Фундаментные болты - 4 шт.
  • Шаблон для регулировки опор
  • Устройство для съёма молота
  • Защитное ограждение (металлическое, полузакрытое)
  • Сертификат изготовителя (вместе с гарантийным талоном)
  • Руководство по эксплуатации (вместе с упаковочным листом)
  • Руководство по эксплуатации сенсорного дисплея
  • Методика поверки
  • Описание типа
  • Свидетельство о внесении в Госреестр СИ РФ
  • Декларация соответствия ТР ТС
