Описание прибора:

Прибор А1207D относится к ручным ультразвуковым приборам общего назначения, выполнен в портативном исполнении и предназначен для проведения измерений уровня трансмиссионного масла в автомобильной коробке передач.

Прибор предназначен для эксплуатации при следующих условиях:

• температура окружающей среды от минус до плюс 60ºС;
• относительная влажность воздуха до 85%;
• температура коробки передач от минус 10 до плюс 80 ºС.

Особенности измерителя уровня масла A1207D:

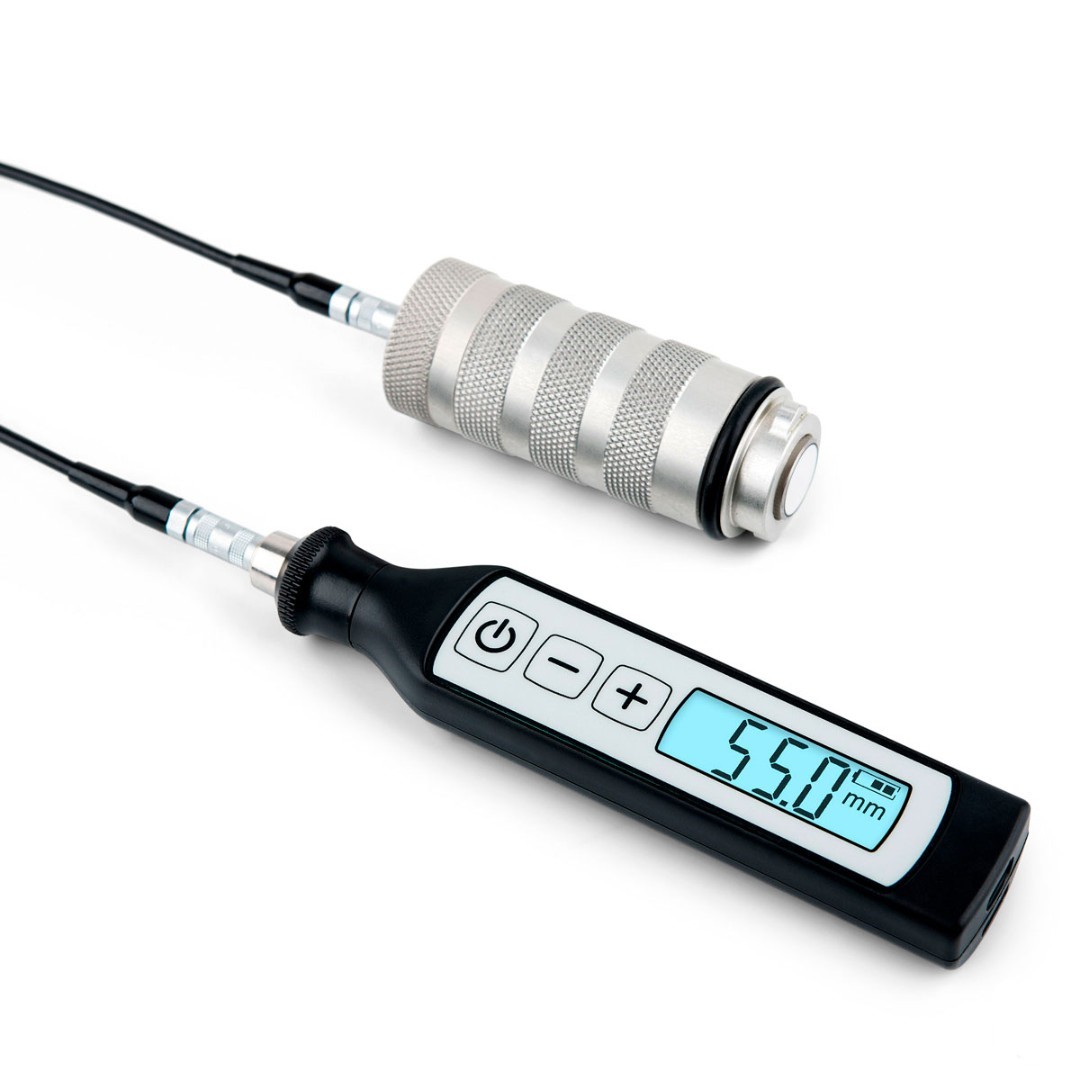

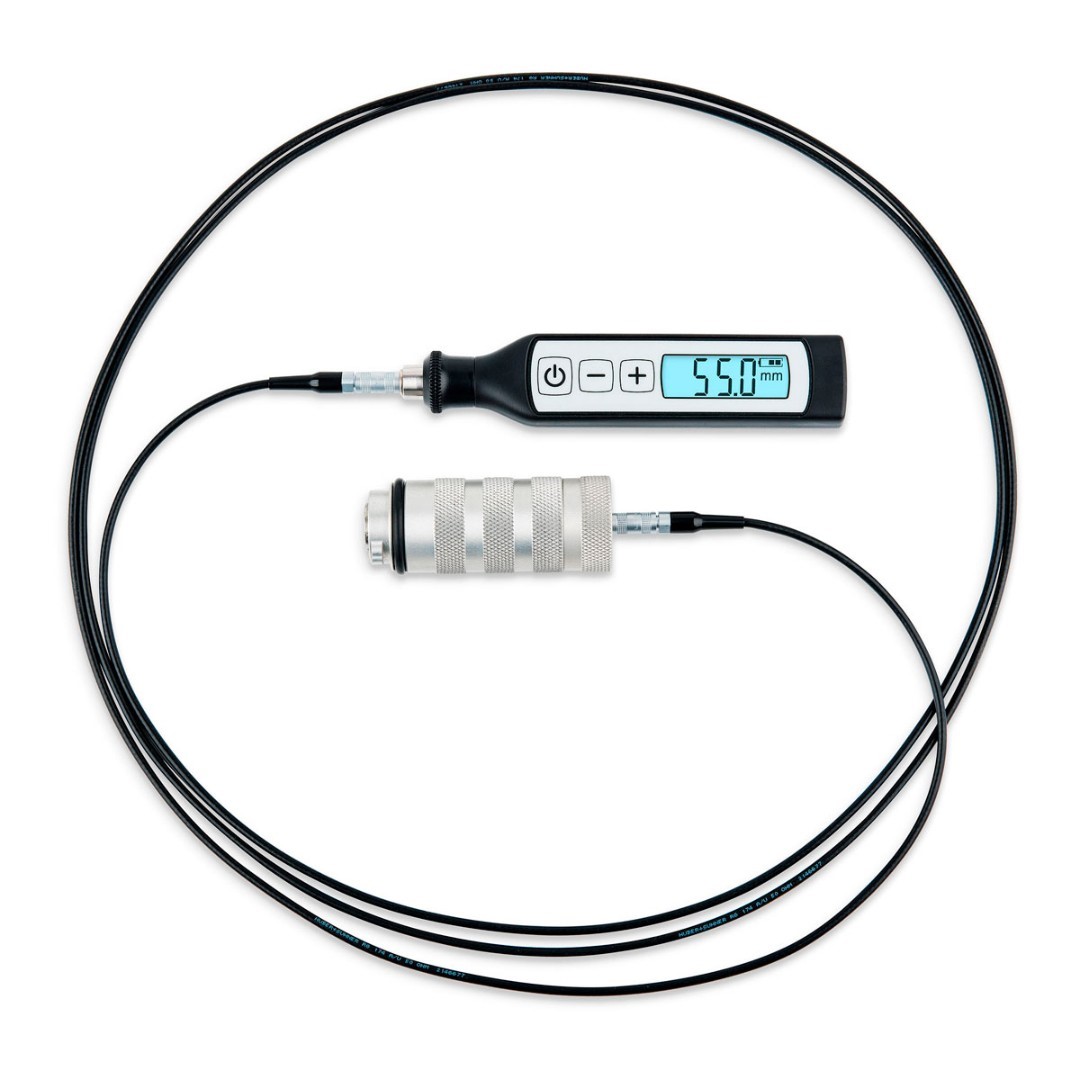

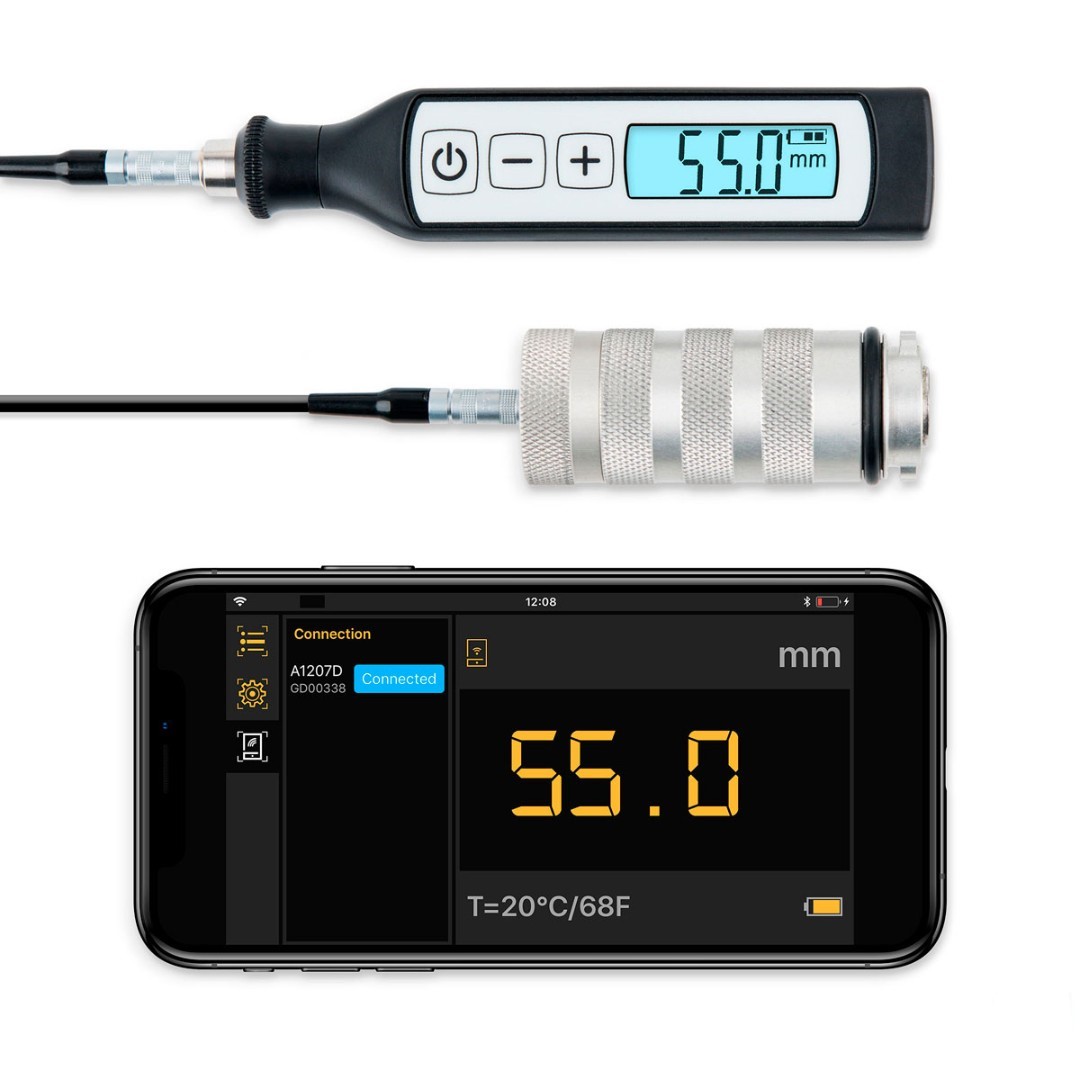

Прибор выполнен в виде миниатюрного электронного блока со встроенным аккумулятором, к которому подключается сменный преобразователь. На дисплее электронного блока отображаются уровень заряда аккумулятора, текущие единицы и числовые результаты измерений. Разъем USB служит для подключения адаптера питания 220 В – USB для заряда встроенного аккумулятора.

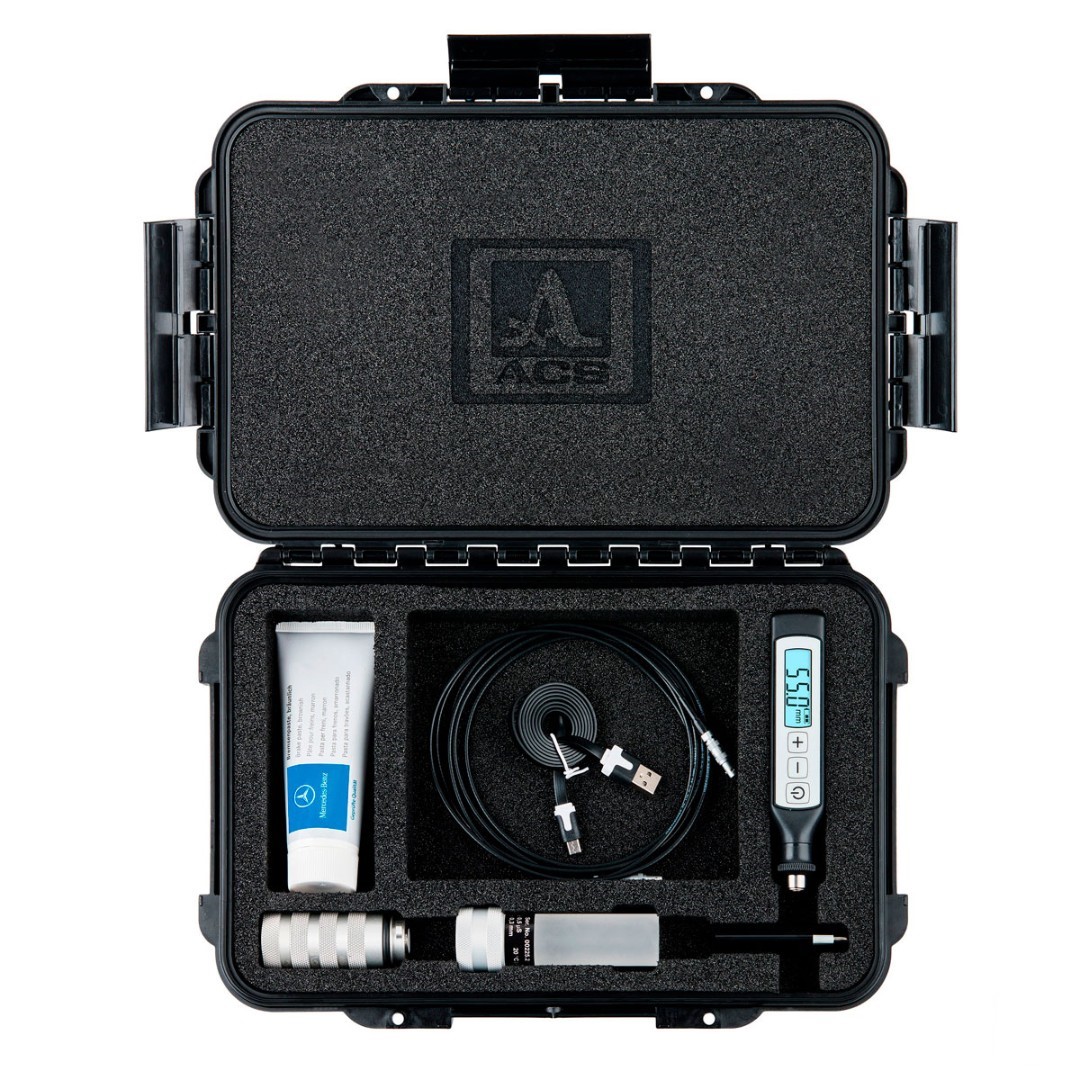

С прибором необходимо использовать контактную смазку, которая оказывает влияние на функционирование прибора. В качестве контактной смазки рекомендуется использовать тормозную пасту Mercedes-Benz «Bremspaste bräunlich», A002 989 37 51.

Скорость распространения ультразвуковых волн в масле и калибровочном образце зависит от температуры, поэтому для получения корректных результатов при измерениях требуется предварительное измерение температуры объекта контроля и сопоставление результата с коррекционной таблицей, приведенной в документации, представленной предприятием-изготовителем.

Режимы работы измерителя A1207D:

1. Для проверки работоспособности прибора следует:

• измерить и зафиксировать температуру калибровочного образца;
• нанести на преобразователь контактную смазку;
• соединить калибровочный образец с преобразователем через байонет соединение;
• подключить преобразователь с подключенным калибровочным образцом к прибору;
• включить прибор;
• сравнить полученный результат измерений со значениями, приведенными в коррекционной таблице, результат должен находиться в указанном в таблице диапазоне измерений.

Если полученное значение не попадает в диапазон допустимых значений следует обратиться к рекомендациям по устранению неисправностей, приведенным в Руководстве по эксплуатации на прибор.

2. Использование прибора:

• Включить прибор;
• Нанести на преобразователь контактную смазку;
• Подсоединить преобразователь к коробке передач через байонетное соединение;
• Выдержать несколько секунд до появления постоянных показаний на экране;
• Сравнить результат измерений со значением, соответствующим температуре масла
