Тип оборудования: Система фотограмметрии
Производитель: ScanTech
Модель: MSCAN-L15
Гарантия: 1 год

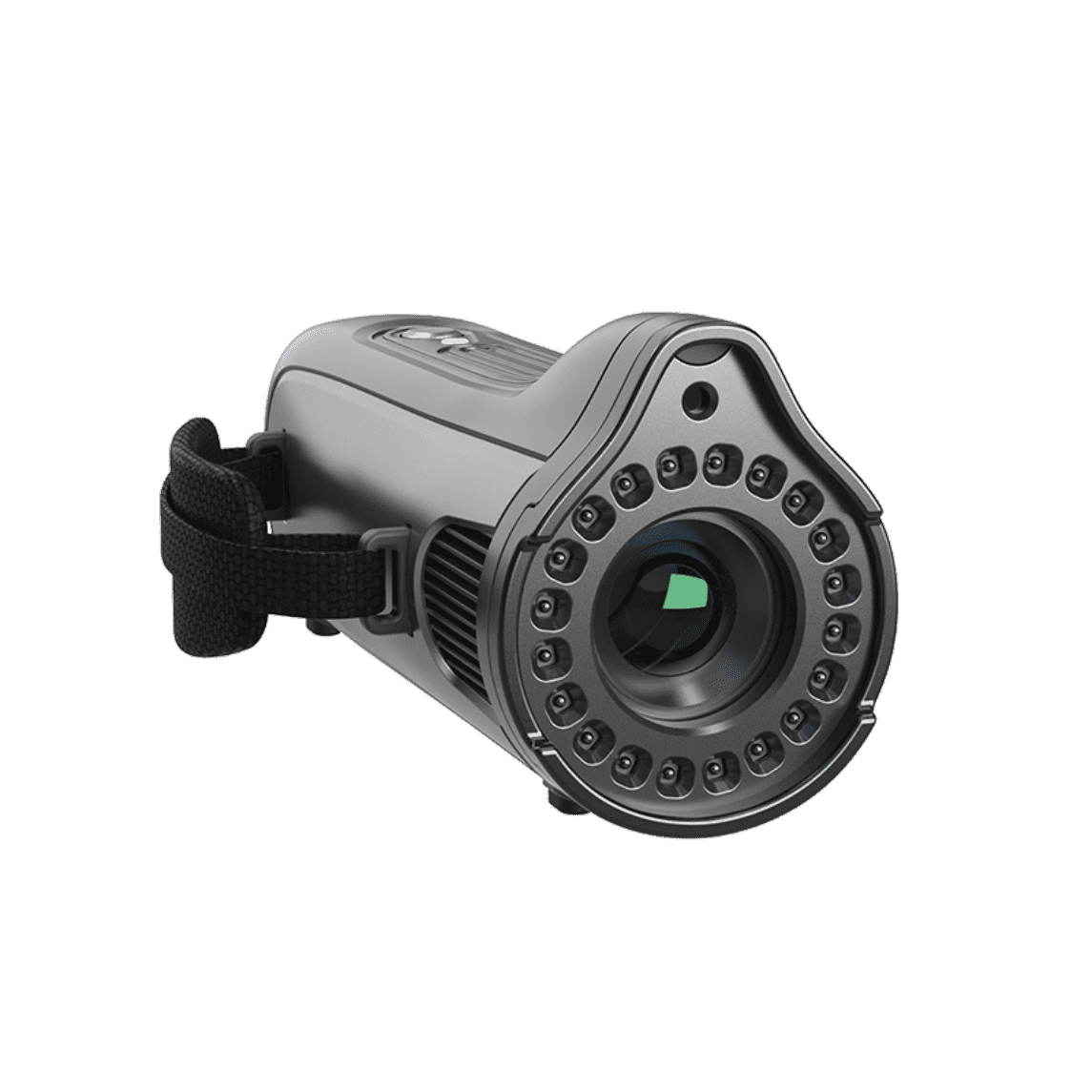

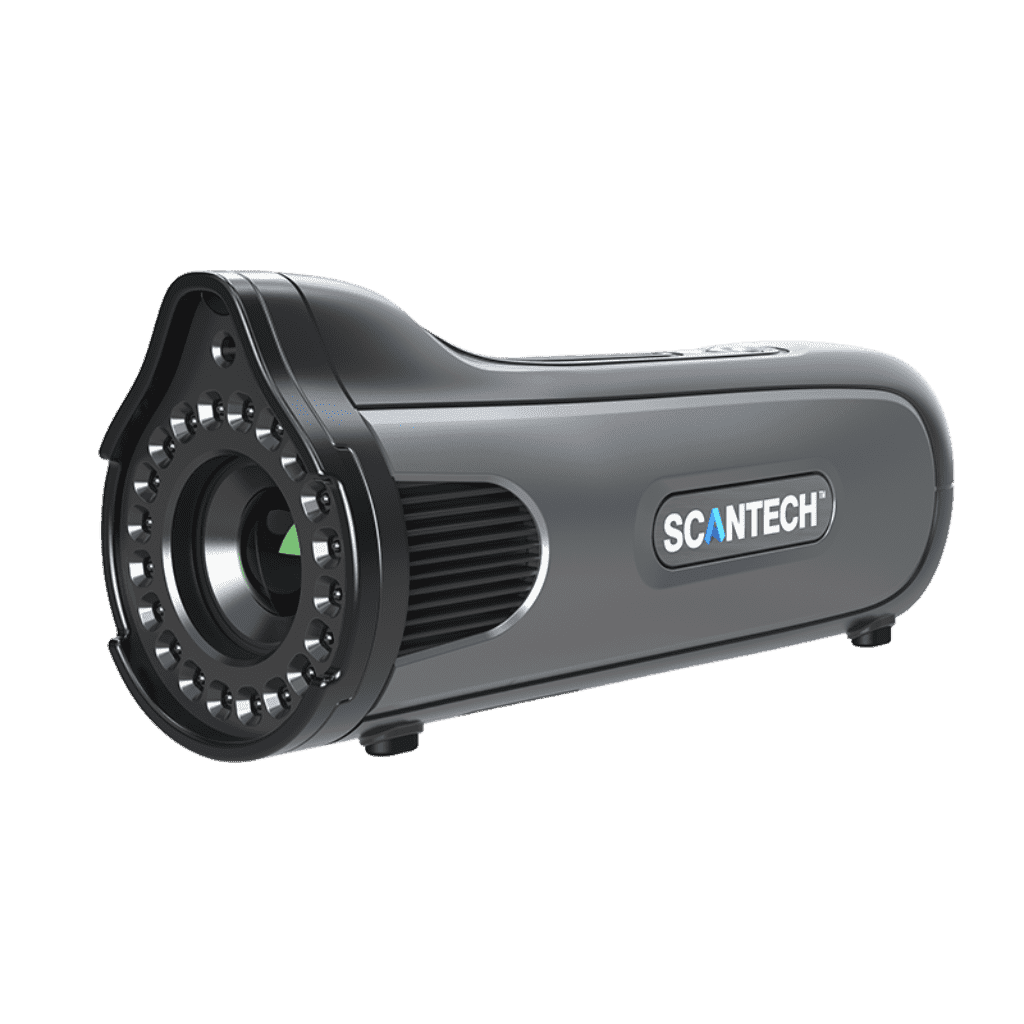

Описание системы фотограмметрии MSCAN-L15:
Фотограмметрия - наука о проведении измерений по фотографиям, если на этих фотографиях присутствует эталон с заведомо известным размером.
Система фотограмметрии MSCAN использует камеру с высоким разрешением для съемки двухмерных изображений и получения облака меток, она вычисляет значение 3D-координат и получает трехмерные данные и 3D-координаты

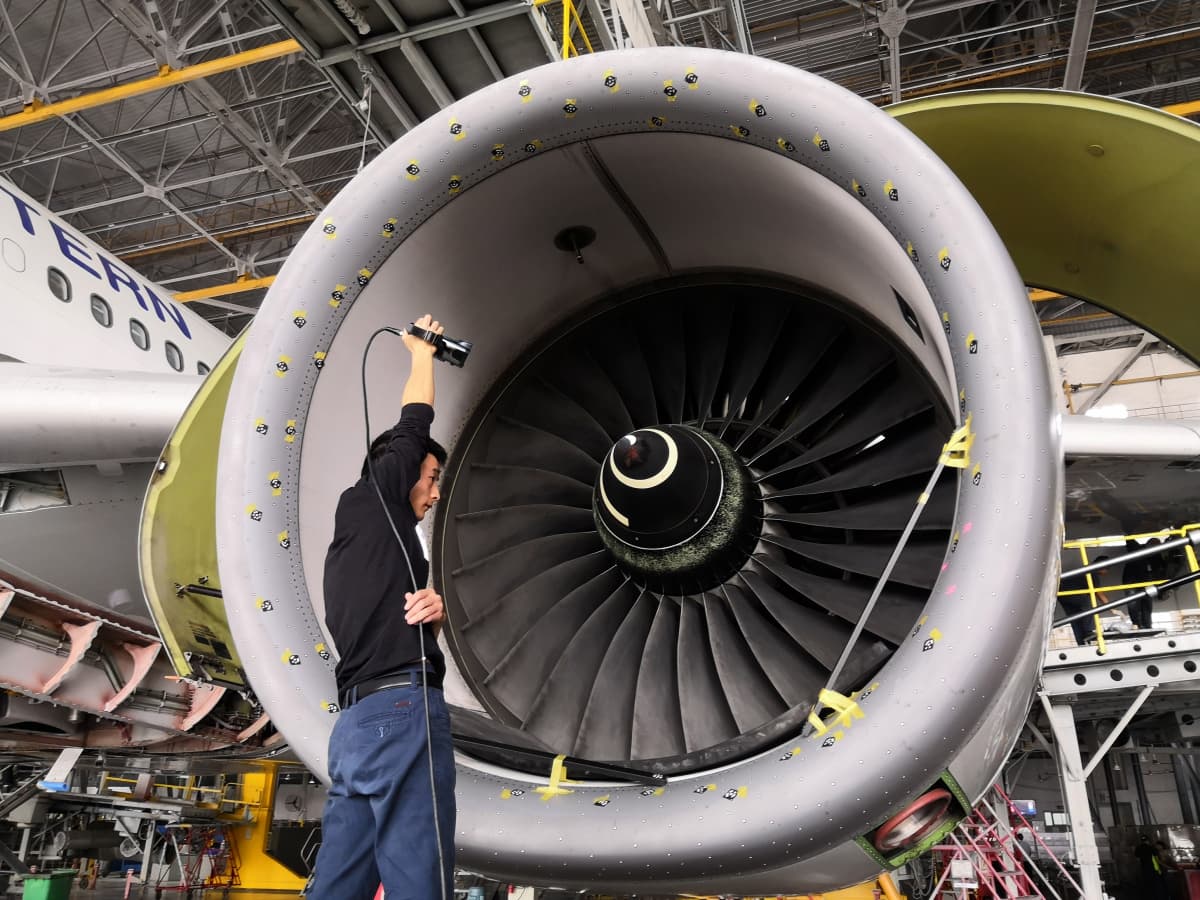

MSCAN обычно используется для измерения и позиционирования больших объектов. MSCAN может работать с ручными 3D-сканерами ScanTech для уменьшения накопительной ошибки. Она также может работать индивидуально для измерения размеров и геометрической деформации больших объектов.
Используются высокоточные промышленные камеры, а апертура и фокусное расстояние были установлены перед началом работы, чтобы обеспечить максимальную точность. Эргономичный дизайн помогает реализовать долгосрочную стабильность и эффективную работу.
Данные могут быть переданы в режиме реального времени.
Особенности MSCAN-L15:
Технические характеристики системы ScanTech MSCAN-L15:
| Отрасли применения | Архитектура / Авиационно-Космическая отрасль / Автомобилестроение / Машиностроение / Нефтегазовая отрасль / Образование и исследования / Железнодорожная отрасль |
| Тип установки | Ручные |
| Технология | Фотограмметрия |
|
Метрологические характеристики |
|
| Объемная точность | 15 мкм/м |
|
Технические характеристики |
|
| Наличие текстур | Нет |
| Режим сканирования | По светоотражающим маркерам (меткам) |
| Цветное сканирование | Нет |
| Максимальный размер измеряемых объектов | До 9.4 х 6.9 м |
| Лазер (Класс лазера) | Лазер 2 класс (безопасный для глаз) |
| Источник подсветки | LED и Лазер |
| Глубина резкости | 6.5 м |
|
Программное обеспечение |
|
| Передача данных | Gigabyte LAN |
| Программное обеспечение | ScanViewer (входит в комплект) |
|
Габариты и требования к рабочей среде |
|
| Вес | 0.58 кг |
|
Прочие |
|
| Наши предложения | Новинка! |
| Передача цвета | Сканирование только поверхности |
| Применение | Бесконтактный контроль / Обратное проектирование |
| Производитель | ScanTech (Китай) |
| Размер сканируемого объекта | Сканирование крупных объектов (более 4 метров) / Сканирование небольших объектов (до 4 метров) |
| Тип сканирования | Фотограмметрия |
Комплект поставки MSCAN-L15:
Система фотограмметрии
Противоударный водозащищённый кейс

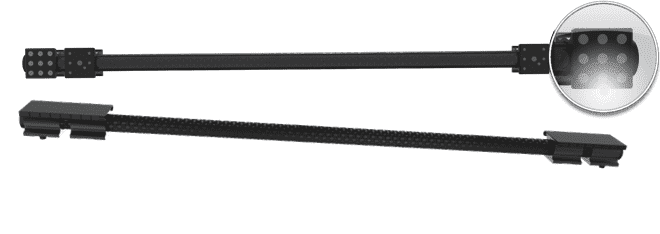

Высокоточные масштабные линейки (2 шт)
Комплект магнитных кодированных маркеров для фотограмметрии
Комплект специальных маркеров (уголки, полусферы и др.)
2 комплекта самоклеящихся маркеров (2000 шт в 1 комплекте)
Провода для подключения к компьютеру (Gigabite Lan)
Блок питания и комплект проводов для подключения к сети
USB-накопитель с программным обеспечением ScanViewer
USB-электронный ключ
|
