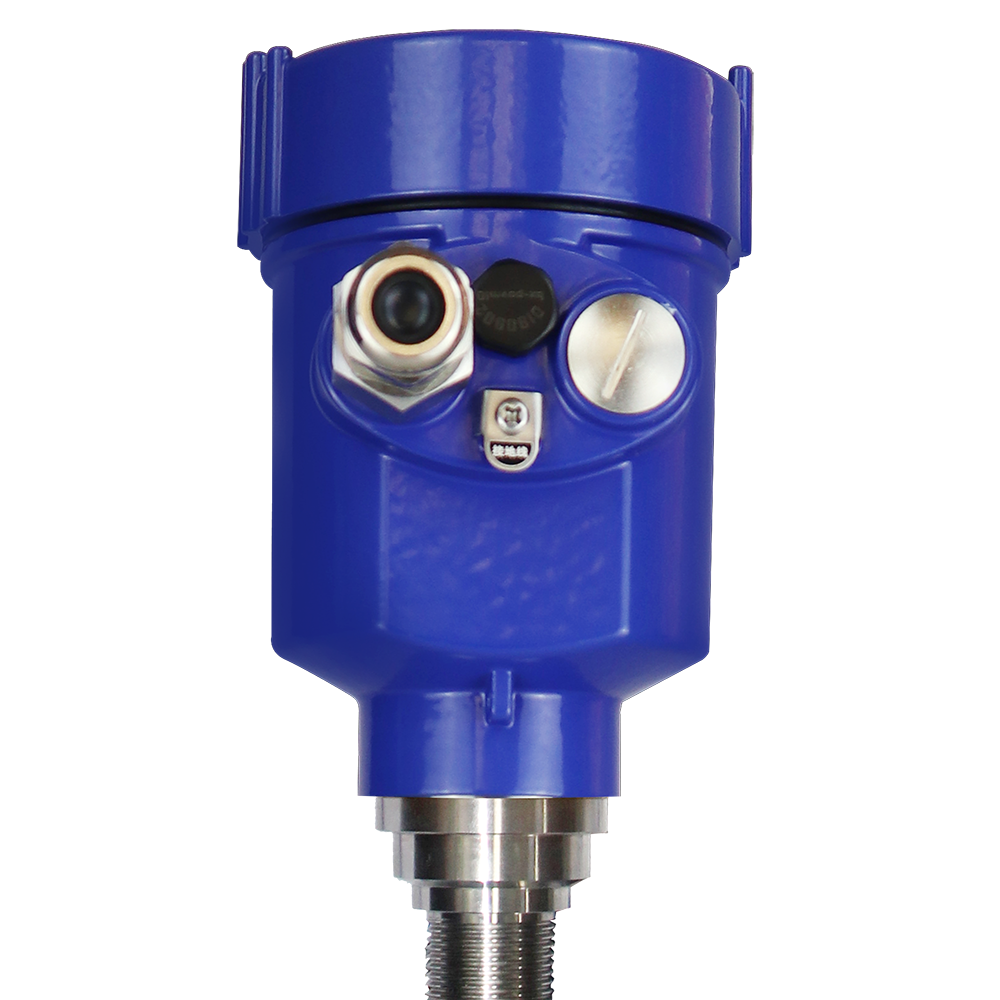

Тип оборудования: Универсальный радарный уровнемер

Производитель: StreamLux

Модель: RD8000

Гарантия: 1 год

Описание уровнемера RD8000:

Радарные уровнемеры RD8000 - это современные высокоточные приборы для бесконтактного измерения уровня жидкостей, сыпучих и твёрдых материалов в практически любых, даже самых сложных технологических условиях, в диапазоне дальности до 100 м с точностью до 3 мм.

Используя принцип частотной модуляции сигнала, радарные уровнемеры RD8000 работают даже в условиях сильного парения, запыления и конденсации, для них не является помехой вспенивание, кипение или перемешивание измеряемого материала. Эти приборы отлично работают при температуре измеряемого вещества от -40 до +1000°С. Давление в ёмкости может достигать 25 атмосфер, агрессивность среды не имеет значения.

Радарные уровнемеры SLL-RD8000 могут устанавливаться в ёмкостях всех типов, включая колонны, силосы, дробилки, мешалки, реакторы, сепараторы и доменные печи и использоваться при хранении, приготовлении и перевозке. Они не требуют переналадок и сложного обслуживания, не подвергаются механическому износу, не требуют расходов на эксплуатацию.

ПРИМЕНЯЮТСЯ ДЛЯ ИЗМЕРЕНИЙ:

Жидкостей:

• вода чистая, воды сточные
• все виды жидкостей в пищевой промышленности
• кислоты, щёлочи, растворители, спирты
• масла любого типа
• сырая нефть и нефтепродукты
• сжиженный нефтяной газ

Твёрдых веществ:

• пластики в виде порошков и гранул
• цемент, клинкер, известняк
• руда, гравий, песок и щебень
• уголь всех видов, пылеугольная крошка, сухая зола
• глинозём
• зерно, мука и другие сыпучие пищевые продукты

А также:

Шлама, пульпы, навозной жижи и других подобных субстанций

Для измерения агрессивных веществ передняя часть антенны может быть прикрыта антикоррозийной оболочкой, проницаемой для радиолучей.

Уровнемер RD8000 незаменим, когда нужно провести высокоточные (с точностью до 1 мм) измерения на расстояниях от 7 см до 100 метров. При этом измеряемая среда может иметь температуру до +1000°С и быть прикрыта паром, пылью или пеной.

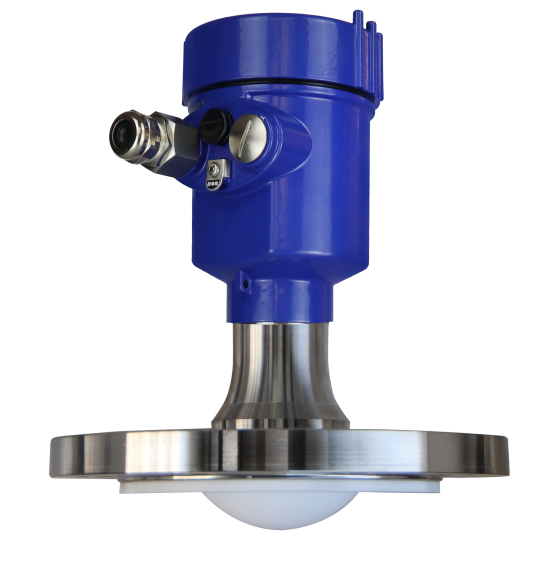

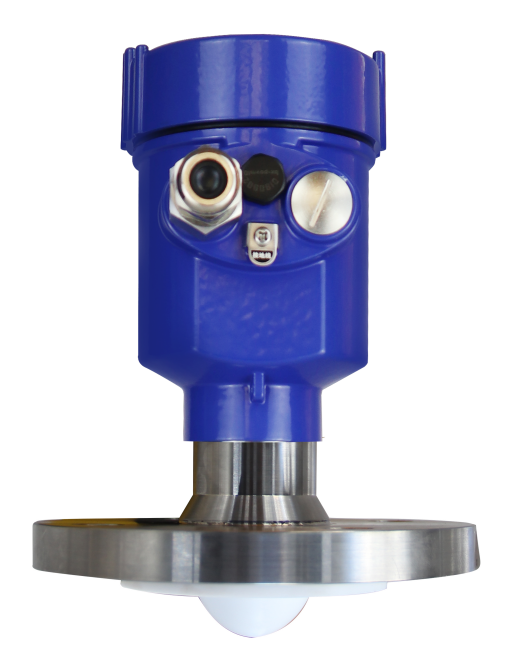

Компактная линзовидная антенна позволяет устанавливать радарные уровнемеры в резервуарах со сложной геометрией и в узких обводных трубах.

Предельно узкий угол излучения (до 3°) уменьшает образование помех и обладает хорошими показателями проникновения, обеспечивая точные измерения даже в условиях налипания, конденсации и сильной запылённости, при этом не требуется никаких дополнительных продувочных устройств.

Уровнемеры серии RD8000, за счёт концентрированности и мощности начального импульса, отлично работают в средах с малой диэлектрической постоянной (мука, порошки и гранулы пластмасс, масла, нефть и нефтепродукты).

Данные по уровню отображаются на экране вторичного преобразователя, а также могут переданы через аналоговый или цифровой порт в системы диспетчеризации и автоматизированного управления техпроцессами.

Измерение сыпучих материалов

При засыпке сыпучих материалов в бункеры и силосы создаётся неровность верхней поверхности материала, характеризуемая углом естественного откоса.

Данный угол определяется для конкретного материала и должен учитываться при измерении его уровня, Это важно, т.к. измерительный луч уровнемера приходя к поверхности под слишком острым углом будет отражаться в сторону от приёмной антенны.

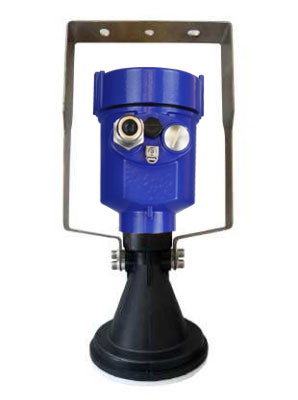

Для решения этой проблемы применяется монтаж уровнемера на подвесе, позволяющем регулировать угол излучения радара относительно горизонтальной плоскости и учитывать угол естественного откоса материала. Регулировка заключается в приведении биссектрисы угла излучения радарного уровнемера в перпендикуляр к плоскости обрушения материала.

Радарные расходомеры Streamlux RD8000 могут поставляться с подвесам на кардан или рамку-кронштейн и на 100% решают задачи измерения уровня сыпучих материалов.

ИЗМЕРЕНИЕ ПРИ СВЕРХВЫСОКИХ ТЕМПЕРАТУРАХ

Благодаря модульной конструкции, уровнемеры серии RD8000 могут изготавливаться в различных специализированных вариантах.

Например, для измерений в области металлургии разработан специальный теплоотводящий переходник, позволяющий измерять материалы, имеющие температуру до 1000°С.

Если вы не нашли подходящий для себя вариант в стандартных моделях, наши специалисты подберут решение вашей специфической задачи.

ДОПОЛНИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА УРОВНЕМЕРОВ RD8000

Радар миллиметрового диапазона волн с минимальной слепой зоной (от 10 см).

• Компактные антенны позволяют решать задачи в различных производственных условиях.
• Высокая проникающая способность позволяет работать в нормальном режиме даже в условиях налипания и конденсации на оболочке антенны.
• Нескольких режимов измерения. Время реакции уровнемера в режиме быстрого измерения составляет менее 1 с.

Технические характеристики RD8000:

Принцип работы RD8000:

Общий принцип работы радарного уровнемера SLL-RD8000 основан на эффекте частотной модуляцией. Установленный в верхней части резервуара излучатель непрерывно формирует частотно модулированный сигнал, линейно изменяющийся во времени. Приём отражённого сигнала осуществляется с помощью той же антенны и также в непрерывном режиме.

В результате, на выходе получается смесь сигналов, которая анализируется с применением специального программного обеспечения для выделения и максимально точного измерения частоты полезного эхо-сигнала, отражённого от измеряемой среды. Разность частот между переданным и принятым сигналом пропорциональна расстоянию до поверхности среды: R=C (скорость)*δf (разность частот)/2/K (наклон частотной модуляции).

Поскольку скорость света C и наклон частотной модуляции K известны, разность частот δf может быть оценена для получения расстояния R от места установки радара до поверхности материала, а затем, зная общую высоту резервуара, мы можем узнать уровень материала простым вычитанием.

Комплект поставки RD8000:

Базовая комплектация радарного уровнемера SLL-RD8000 включает в себя оптимально сбалансированный набор функций и подходит для решения большинства задач измерения уровня жидкостей и других веществ.
