Толщиномер покрытий В7-517

Толщиномер покрытий В7-517
/images/all/3/20286/big/img_5.jpg
jijijij

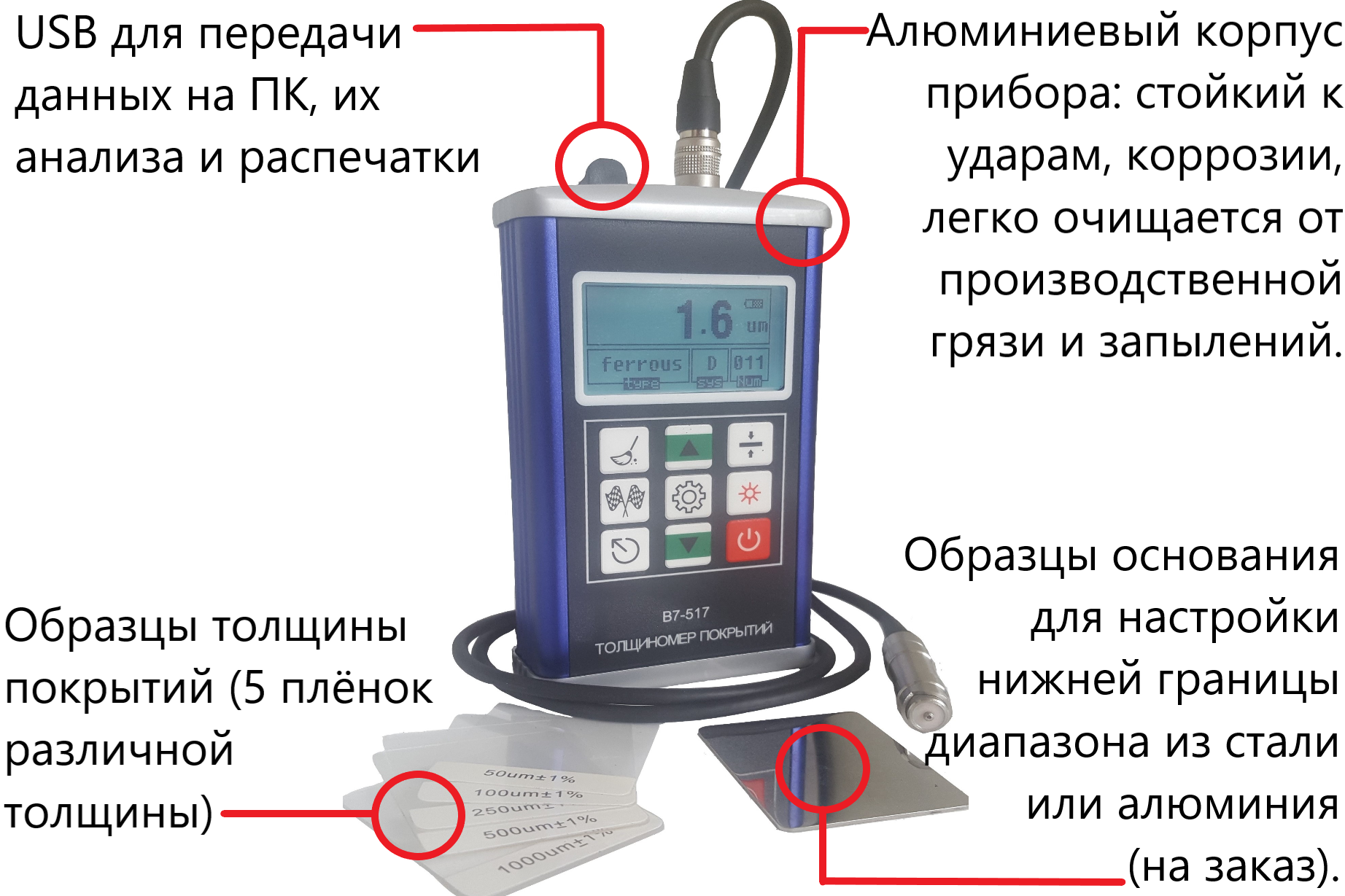

Толщиномер покрытий В7-517
/images/all/3/20286/big/img_14.png

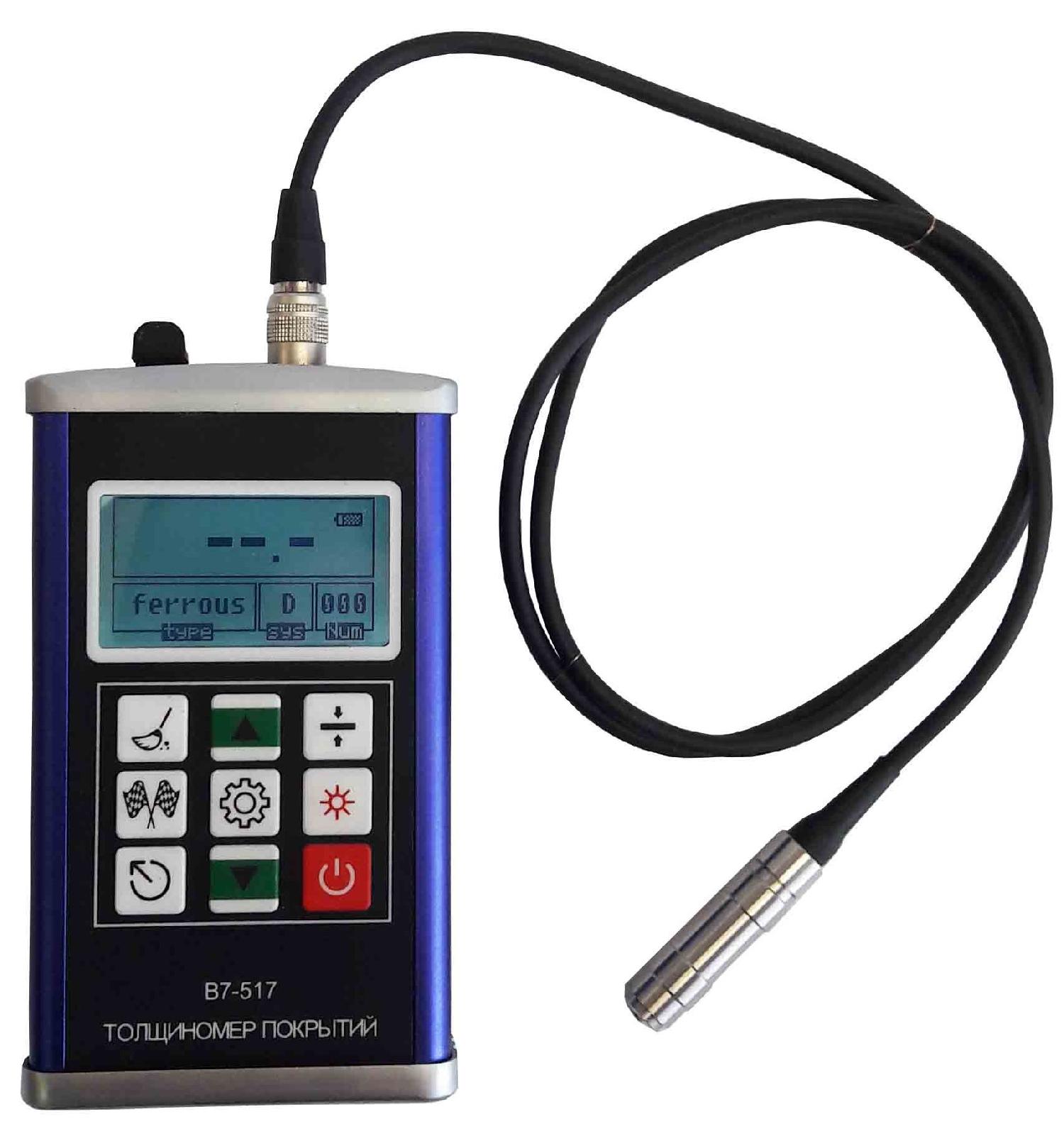

Толщиномер покрытий В7-517

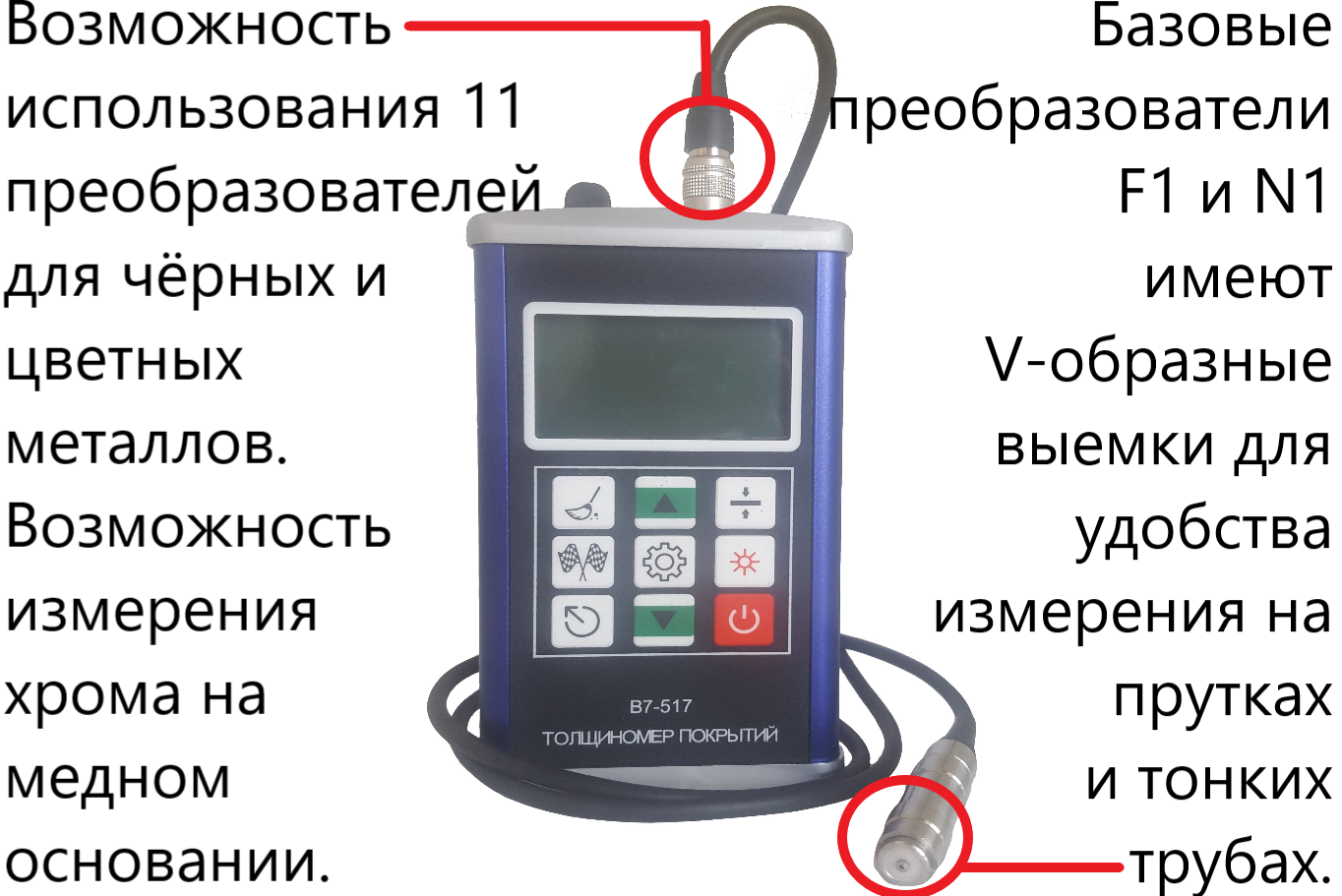

Толщиномер В7-517
/images/all/3/20286/big/img_16.png
1

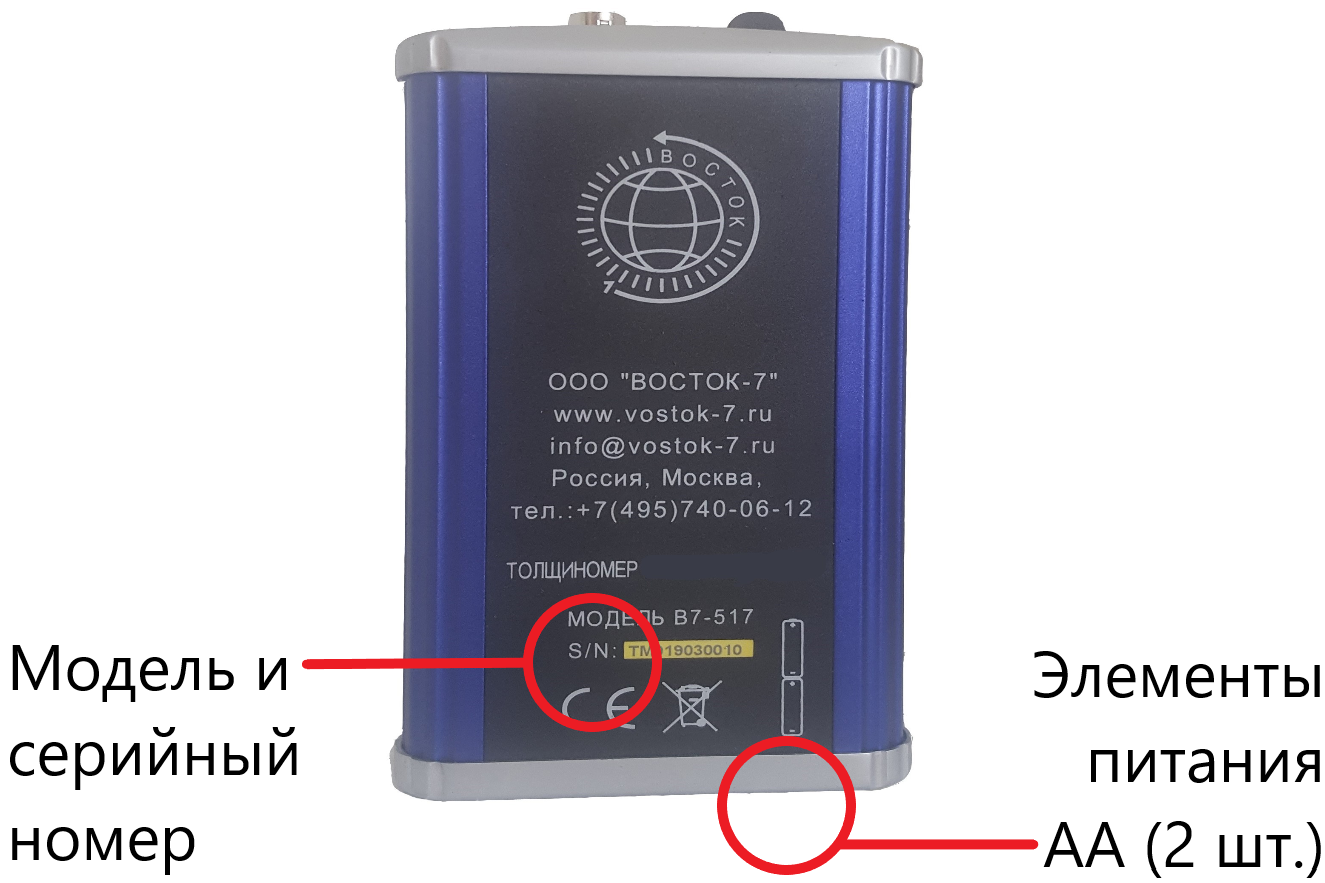

Толщиномер покрытий В7-517 вид сзади
/images/all/3/20286/big/img_18.png
1

ЦЕНА: 56 771 руб.

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
ВОСТОК-7

Россия

Артикул: 001149

	Гарантия: 1 год
	Внесен в Госреестр СИ. Поверка входит в цену
	Руководство по эксплуатации: Скачать (PDF, 1.20MB)
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОСЫ

Тип оборудования: Толщиномер покрытий

Производитель: Восток-7

Модель: В7-517

Гарантия: 1 год

Описание толщиномера покрытий В7-517:

Назначение: толщиномеры покрытий В7-517 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.

Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.

Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).

Толщиномеры покрытий модификации В7-517 с выносным (съёмным) датчиком применяются для измерений толщины немагнитных диэлектрических покрытий (с преобразователем типа F на магнитных основаниях и с преобразователем типа N на немагнитных основаниях):

преобразователь тип F (от лат. Ferrum – железо/сталь) для магнитных оснований из чёрных металлов, например: цинковое, алюминиевое, медное, кадмиевое или резиновое покрытие или краска лак, грунт, шпатлёвка, ржавчина на основании из железа и его сплавов: стали, чугуна.
преобразователь тип N (от лат. Non Ferrum – не железо) для немагнитных оснований из цветных металлов, например: краска, резиновое, пластмассовое и эмалированное покрытие на основании из меди, алюминия (в т. ч. фольга), цинка, олова и т. д.

Отличительные особенности толщиномера покрытий модификации В7-517:

Комбинированный толщиномер с применением двух типов выносных преобразователей: F и N.
Возможность использования 11 различных преобразователей для чёрных и цветных металлов, из них 3 внесены в госреестр РФ.
Возможность измерения покрытия из хрома на медном основании.
2 режима замеров: одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек);
V-образная выемка на основании преобразователя толщиномера для удобства замеров на тонких изделиях: стержни, прутки и др.;
Установка допустимых пределов измерений (max и min), оповещение при выходе за пределы установленных пороговых значений;
Статистическая обработка результатов измерений: среднее значение, макс. и мин. значения, к-во измерений в серии, стандартное отклонение;
Возможность корректировки заводской калибровки прибора пользователем, когда преобразователь толщиномера изношен.
Связь с ПК через USB для передачи данных, анализа и распечатки;
Режим автоотключения питания, малое энергопотребление;
Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

Тип датчиков – F (чёрные металлы), метод измерения – магнитная индукция.
Модель датчика		F400	F1	*F1/90⁰	*F5/90	*F5	*F10
Диапазон измерений, мкм		0…400	0…1250			0…5000	0…10000
Точность (дискретность) измерения, мкм		0,1	0,1			1	10
Условия измерения:	Мин. радиус кривизны поверхности, мм	1 (выпуклая)	1,5	Плоская	1,5	5	10
	Мин. диаметр области измерений, мм	Ø3	Ø7			Ø20	Ø40
	Мин. толщина основания, мм	0,2	0,5			1	2
Тип датчиков – N (цветные металлы), метод измерения – вихревые токи.
Модель датчика		*N	N1
Диапазон измерений, мкм		0…400	0…1250
		Хром на меди 0…40
Точность (дискретность) измерения, мкм		0,1	0,1
Условия измерения:	Мин. радиус кривизны поверхности, мм	1,5 (выпуклая)	5	Плоская
	Мин. диаметр области измерений, мм	Ø4	Ø7
	Мин. толщина основания, мм	0,3

F1/900 – датчик угловой (кабель входит в датчик под углом 90 гр. к основанию поверхности) для измерения поверхностей с температурой до 900С

F5/90 – датчик угловой (кабель входит в датчик под углом 90 гр. к основанию поверхности)

*датчики F1/900, F5/90, F5, F10 и N не внесены в госреестр РФ и поставляются со свидетельством о заводской калибровке.

Технические характеристики В7-517:

Наименование	Параметр
Типы датчиков (материал основания)	F (чёрные металлы)	N (цветные металлы)
Принцип работы	Магнитная индукция	Вихревые токи
Модификации подключаемых датчиков	Базовый F1; доп. F400, F10, F1/90⁰, F5/90	Базовый N1
Мин. диаметр области измерений для базового датчика, мм	Ø7	Ø5
Мин. толщина металлического основания, мм	0,2	0,3
Диапазон измерений толщины покрытий, мкм Датчик F1/N1 (с поверкой); F1/90⁰ и F5/90 (с калибровкой) Датчик F400 (с поверкой) Датчик F10 (с калибровкой)	от 0 до 1250 от 0 до 400 от 0 до 10000
Пределы допускаемой абсолютной погрешности измерений толщины, мкм Датчик F1/N1 (с поверкой); F1/90⁰ и F5/90 (с калибровкой) Датчик F400 (с поверкой) Датчик F10 (с калибровкой)	± (0,01·Н+5) ± (0,01·Н+2) ± (0,01·Н+10)
Мин. расстояние от центра датчика до края основания, мм	15
Мин. радиус кривизны поверхности: выпуклой / вогнутой, мм	3 / 50
Шероховатость поверхности покрытия и основания, не более Ra мкм	10
Режимы замеров, время каждого измерения (сек)	Одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек)
Режимы калибровки	Нулевая калибровка / Калибровка по 4-м точкам / Заводская (базовая) калибровка
Статистическая обработка серии измерений	К-во измерений, среднее арифметическое значение, мин. и макс. значения, стандартное отклонение
Системы единиц измерения (с конвертацией значений)	мкм (метрическая); мл (английская)
Звуковой сигнал	При измерении, калибровке, выходе за границы верхнего и нижнего пределов
Макс. скорость измерений	2 измерения в сек
Связь с компьютером, порт	USB 2.0
Память	5 независимых групп по 100 значений в каждой
Длина кабеля датчика, не менее, мм	900
Температурный диапазон окружающей среды при работе / хранении толщиномера, °С	0…+40 / -20…+70
Верхнее значение относительной влажности при 35 °С, %	90
Элементы питания: от батарей или аккумуляторов	2 шт. 1,5 V тип АА
Время работы при полной зарядке и выкл. подсветке экрана, ч	не менее 300
Время автоотключения питания, мин	3
Гарантийный срок эксплуатации, мес	24
Габаритные размеры электронного блока ДШВ, мм, не менее	10040140
Масса прибора (без элементов питания), кг, не менее	0,400

Комплект поставки В7-517:

Наименование	Количество
Блок электронный с преобразователем (F1 или N1 по выбору заказчика)*	1 шт.
Руководство по эксплуатации с методикой поверки МП 203-33-2020	1 экз.
Упаковочный кейс	1 шт.
ПО с кабелем USB	1 компл.
Образцы толщины покрытий (5 плёнок различной толщины)	1 компл.
Образцы основания для настройки нижней границы диапазона в случаях отсутствия доступа к непокрытой части металлического образца, на котором планируется проводить измерение толщины покрытия: образец основания (сталь) образец основания (алюминий)	На заказ
*Прибор поставляется с первичной поверкой, количество и тип дополнительных преобразователей определяются требованиями заказчика.
