| ЦЕНА: 2 911 398 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: WK 6520P
|

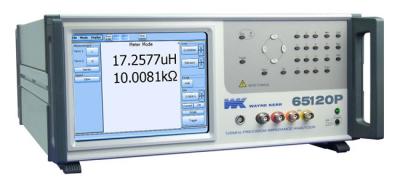

Описание WK 6500:
Анализаторы импеданса прецизионные WK 6500 предназначены для проведения высокоточных измерений как основных параметров пассивных радиокомпонентов (индуктивность, емкость, сопротивление, проводимость), так и сопутствующих (добротность, тангенс угла потерь, фазовый угол) в диапазоне частот от 20 Гц до 120 МГц.
Принцип действия анализаторов основан на измерении напряжений на измеряемом объекте и встроенном эталоне. На основании измерений этих напряжений, при различных фазовых соотношениях опорного и измеряемого сигнала, встроенный микропроцессор рассчитывает электрические характеристики измеряемого объекта, которые выводятся на цифровой дисплей.
Конструктивно анализаторы выполнены в виде одного блока. Во внутреннем объеме металлического корпуса расположены электронные узлы и компоненты, обеспечивающие функционирование анализатора.
Анализаторы WK 6500 представлены 14-ю моделями, отличающимися между собой верхним значением частоты тест-сигнала и наличием режима графического анализа на дисплее, отражающего зависимость 2-х измеряемых параметров от переменной (частота, смещение, уровень тест-сигнала). В обозначении модели анализаторов после цифр 65 следуют цифры, обозначающие максимальную рабочую частоту в МГц, а индексы «В» и «Р» обозначают наличие или отсутствие графического анализа соответственно.
Технические характеристики WK 6500:
|
Измеряемые параметры |
Полное сопротивление (|Z|), полная | проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q) |
|
Погрешность |
0,05 |
|
Электрическое сопротивление (от) |
0,01 мОм |
|
Электрическое сопротивление (до) |
2 ГОм |
|
Разрешение (R) |
0,01 мОм |
|
Электрическая емкость (от) |
1 фФ |
|
Электрическая емкость (до) |
1 Ф |
|
Разрешение (C) |
1 фФ |
|
Индуктивность (от) |
0,1 нГн |
|
Индуктивность (до) |
2 кГн |
|
Разрешение (L) |
0,1 нГн |
|
Частота тест сигнала |
20 Гц | 20 МГц |
|
Диапазон частот |
Не фиксированный |
|
Особенности |
Большой графический сенсорный ЖК-дисплей и интуитивный пользовательский интерфейс. Широкие функциональные возможности по сбору, анализу, отображению и хранению информации. Управление с помощью мыши и клавиатуры. |
|
Интерфейс |
GPIB | USB | LAN |
|
Уровень тест сигнала |
5 мВ | 1 В |
|
