Измеритель иммитанса LCR-78201

  • Измеритель иммитанса LCR-78201

    /images/all/3/20259/big/img_5.jpg

    jijijij

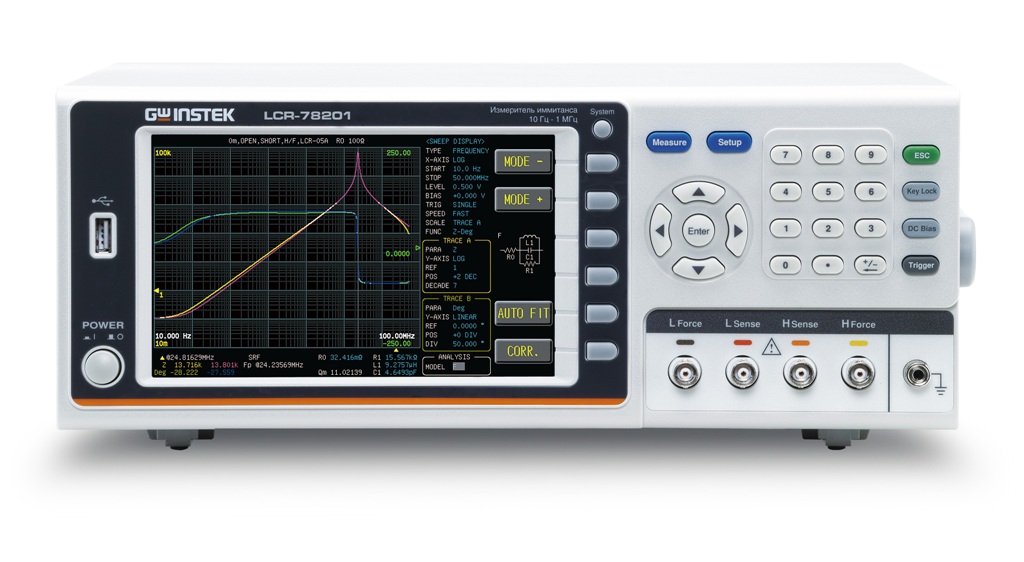

    Измеритель иммитанса LCR-78201

ЦЕНА: 990 486 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
GW Instek


Страна производитель: Тайвань Тайвань
Артикул: LCR-78201
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Измеритель иммитанса

Производитель: GW Instek

Модель: LCR-78201

Гарантия: 1 год



Описание измерителя LCR-78201:



Измеряемые параметры

импеданс (|Z|/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc)

Погрешность

0,08%

Электрическое сопротивление (от)

10 мОм

Электрическое сопротивление (до)

100 МОм

Разрешение (R)

0,01 мОм

Электрическая емкость (от)

50 фФ

Электрическая емкость (до)

Разрешение (C)

0,01 пФ

Индуктивность (от)

10 нГн

Индуктивность (до)

100 кГн

Разрешение (L)

0,1 нГн

Частота тест сигнала

10 Гц - 1 МГц

Диапазон частот

Не фиксированный

Особенности

прецизионный анализатор компонентов для высокочастотных измерений характеристик радиодеталей. Непрерывное (по диапазону частот) и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы (Auto FIT), цифр. растяжка (Zoom ±). Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутр. пост. смещения ± 12 В. Перекл. вых. импеданс - 25 Ом/ 100 Ом. Частота тест-сигнала 10… 100Гц/ 1 кГц/ 10 кГц/ 100 кГц/ 1МГц (разрешение 0,1Гц/ 0,1Гц/ 0,05Гц/ 0,1Гц/ 1Гц/ 10Гц). Внутр. память (запись/ вызов) - 99 профилей настройки (setup)/48 программ тестирования (list). Внешний USB-флэш диск (до 128 ГБ) запись профилей, экранной инф, графиков и отсчетов. Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800x480, диаг. 18 см) – одновременная индикация до 4-х параметров

Интерфейс

GPIB, LAN, RS-232, USB (2)

Уровень тест сигнала

АС напряжение от 10 мВ…2 В (≤1 МГц)/ ток от 100 мкА…20 мА (Rвых=100 Ом), 400 мкА…40 мА (Rвых=25 Ом). Уровень тест сигнала(DС) - напряжение – 1Впост./ ток 40 мА макс (Rвых=25 Ом). Разрешение установки 1 мВ/ 10 мкА





Комплект поставки LCR-78201:

Измеритель LCR LCR-78201

1 шт.

Щнур питания

1 шт.

4-х проводный измерительный щуп с двумя крокодилами LCR-06B

1 шт.

Инструкция по эксплуатации и ПО на CD

1 шт.

Инструкция по безопасности

1 шт.
