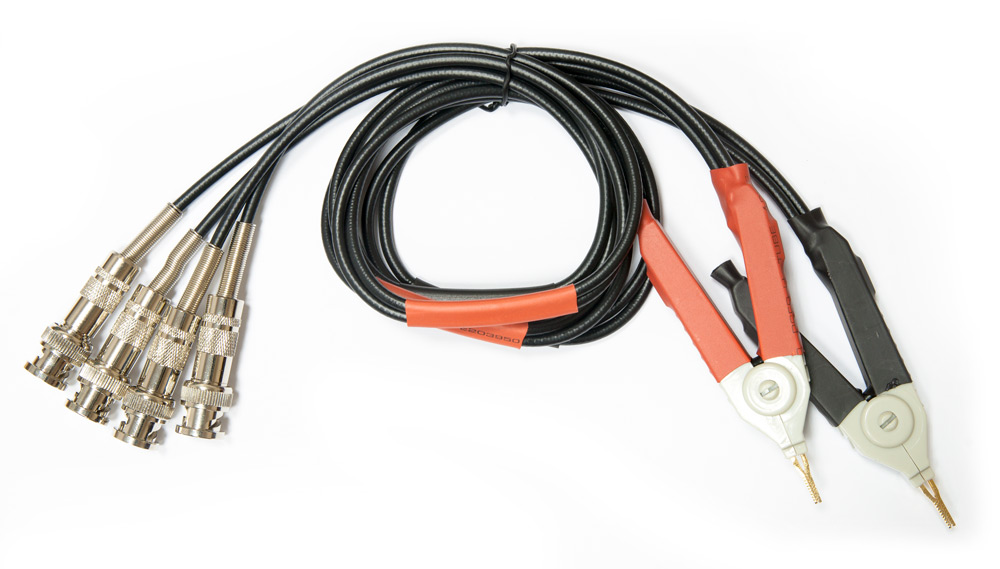

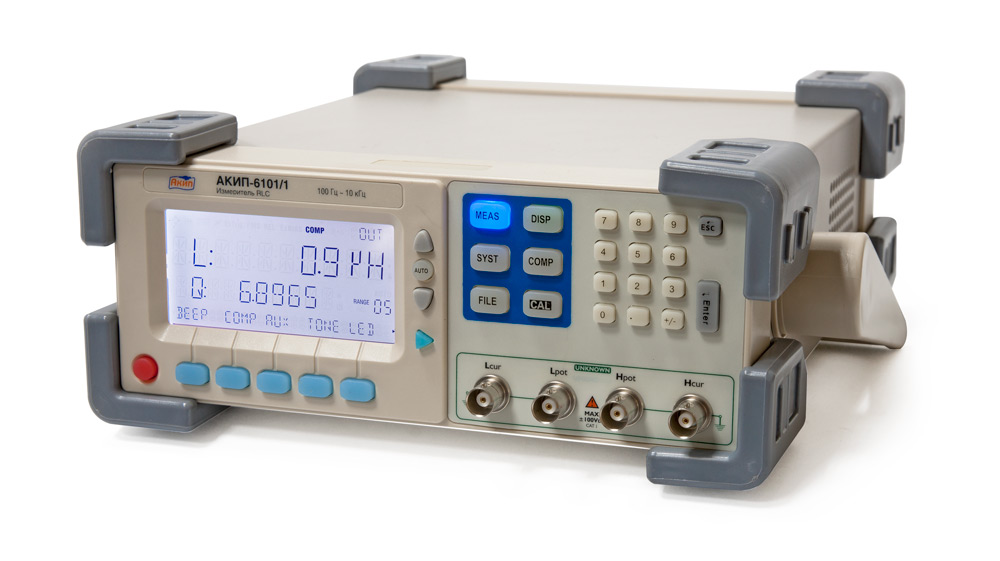

Лабораторный измеритель RLC АКИП-6101/1 предназначен для автоматического измерения емкости, индуктивности и импеданса на разных частотах (4 значения) и уровнях тест-сигнала (2 значения). Фиксированные частоты тест-сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц. Базовая погрешность ±0,25%. Новинка имеет 6 измерительных диапазонов с ручным или автоматическим выбором предела. Реализована 5-ти проводная схема подключения измерителя к тестируемому объекту.

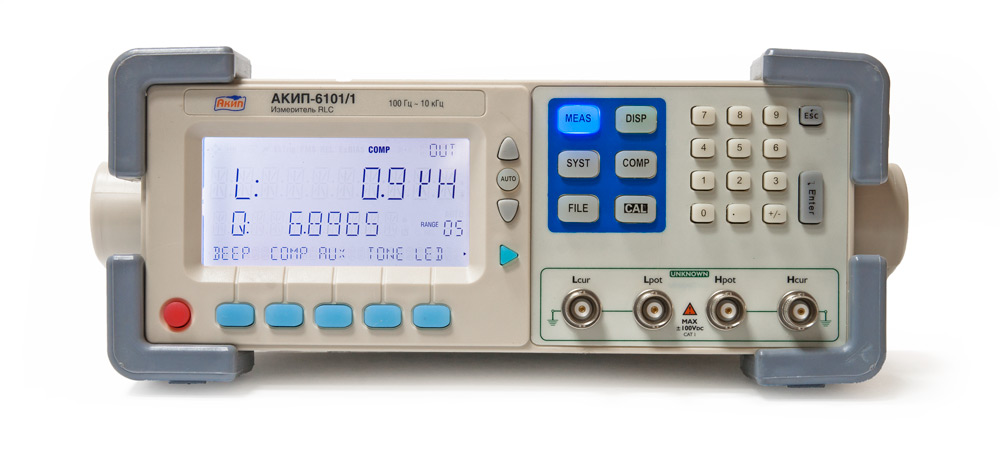

Результат измерения индицируется на высококонтрастном ЖКИ дисплее в виде десятичного числа. Значение параметра представлено в виде пятиразрядного числа при измерении индуктивности (L), емкости (C), импеданса (Z) и сопротивления (R), и дополнительного числа при измерении тангенса угла диэлектрических потерь (D) или добротности (Q). Одновременно с этим на индикаторе отображаются установленные параметры режима измерения. Максимальная индикация в каждой из областей экрана – «33.000».
АКИП-6101/1 обеспечивает полную автоматизацию измерений за счет интеллектуальной схемы автовыбора режима измерений (параметра). После включения питания по заданному алгоритму автоматически измеряется L/ C/ R с отображением параметра Q, D в зависимости от типа подключенного ко входу типа компонента (радиодетали).
| Измеряемые параметры | Сопротивление, ёмкость, индуктивность, тангенс угла потерь, добротность, модуль комплексного сопротивления |
| Погрешность | 0,25 |
| Электрическое сопротивление (от) | 100 мкОм |
| Электрическое сопротивление (до) | 99,99 МОм |
| Разрешение (R) | 0,1 мОм |
| Электрическая емкость (от) | 0,01 пФ |
| Электрическая емкость (до) | 9999 мкФ |
| Разрешение (C) | 0,01 пФ |
| Индуктивность (от) | 0,01 мкГн |
| Индуктивность (до) | 9999 Гн |
| Разрешение (L) | 0,01 мкГн |
| Частота тест сигнала | 100 Гц | 10 кГц |
| Диапазон частот | Фиксированный |
| Особенности | Тест сигнал, 4 фиксированных значений частоты, 100 Гц, 120 Гц, 1 кГц, 10 кГц. Режим относительных измерений (∆, %). Выбор схемы замещения, параллельная или последовательная. Режим | компарирования. Настройка звуковой индикации |
| Уровень тест сигнала | 0,3 Вскз | 1 Вскз |
|
