Измеритель RLC Е7-22 портативный

Артикул: Е7-22

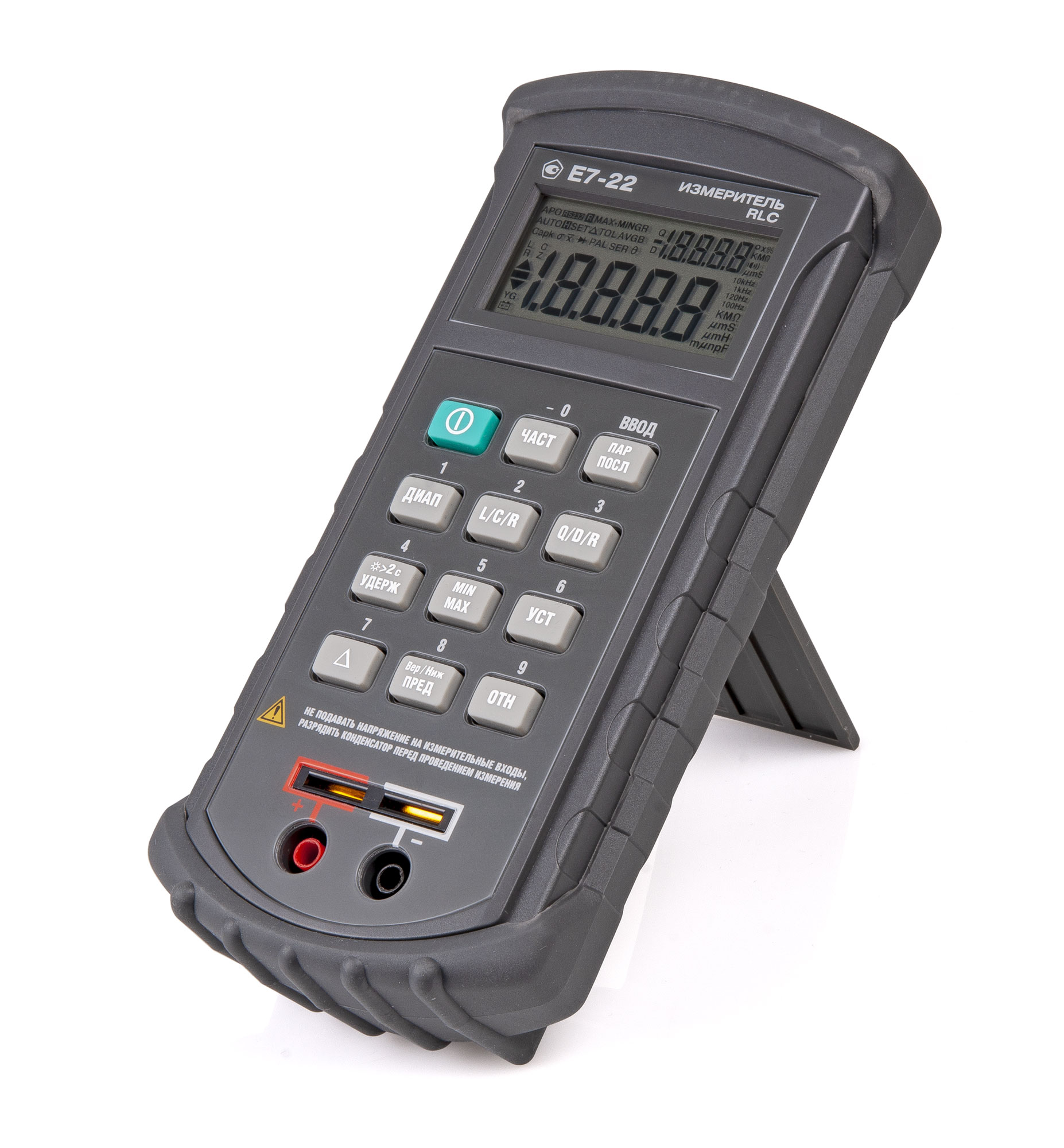

  • Измеритель RLC Е7-22

    images/all/3/15687/big/img_5.jpg

    jijijij

    Измеритель RLC Е7-22 портативный

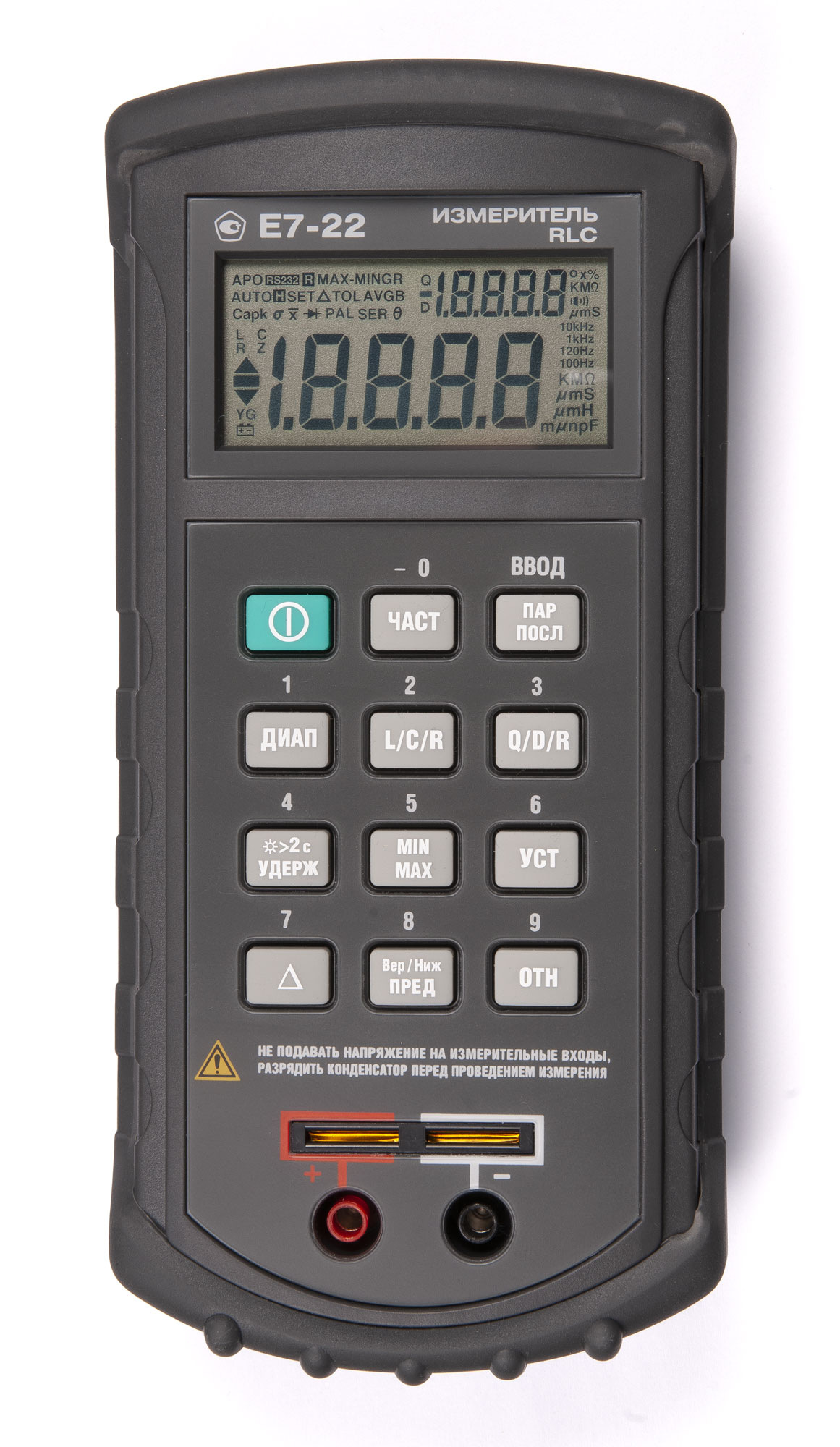

  • Измеритель RLC Е7-22 портативный

    images/all/3/15687/big/img_14.jpg

    Измеритель RLC Е7-22 портативный

    Измеритель RLC Е7-22 портативный

ЦЕНА: 9 030 руб.

Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
ПРОИЗВОДИТЕЛЬ:
CHY


Страна производитель: Тайвань Тайвань
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.


Тебякин Сергей Менеджер по направлению CHY
Здравствуйте! Меня зовут Тебякин Сергей.
Я готов ответить на Ваши вопросы по товарам CHY. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 165

Моб.: +7 (929) 635-15-65

E-mail: st@geo-ndt.ru

Skype: st.geo-ndt





ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Назначение портативного измерителя RLC Е7-22:



Портативный измеритель RLC Е7-22: Измерение ёмкости 0,5 пФ ... 20 мФ; индуктивности 5 мкГн ... 10 кГн; тангенса угла потерь; добротности; сопротивления переменному току 0,1 Ом ... 10МОм; эквивалентного послед./парал.; Базовая погрешность 0,5% (сопротивление), 0,7% (индуктивность, ёмкость); Тест-сигнал: 120 Гц, 1 кГц (ручной выбор); Последовательная/параллельная схема замещения (ручной выбор); Высокое разрешение 0,1 мкГн, 0,1 пФ, 1 мОм; Одновременная индикация двух измеряемых параметров (С и D/Q/R, L и D/Q/R); Автоматический/ручной выбор предела измерения; Регистрация max/min и вычисление среднего значения; Режим D-измерений и допускового контроля; ИК-порт по стандарту RS-232; Универсальное питание; Опция TL-06: щуп для SMD компонентов.



Особенности портативного измерителя RLC Е7-22:



  • Измерение емкости, индуктивности, тангенса угла потерь, добротности, сопротивления переменному току, эквив. послед./парал. сопротивления;

  • Базовая погрешность 0,5% (R), 0,7% (L, C);

  • Тест-сигнал 120 Гц, 1 кГц; 0,5 В;

  • Последовательная/параллельная схема замещения;

  • Высокое разрешение (0,1 мкГн, 0,1 пФ, 1 мОм);

  • Одновременная индикация двух измеряемых парметров;

  • 5-разрядная цифровая шкала;

  • Автоматический и ручной выбор предела измерения;

  • Регистрация max/min и вычисление среднего значения;

  • Режим дельта-измерений и допускового контроля;

  • Подсветка ЖК-индикатора;

  • Интерфейс RS-232;

  • Универсальное питание;

  • Невысокая стоимость.



Технические характеристики портативного измерителя RLC Е7-22:



Параметр

Значения



АКТИВНОЕ СОПРОТИВЛЕНИЕ (Rac)



Пределы измерений

20 / 200 / 2000 Ом / 20 / 200 / 2000 кОм / 10 МОм

Разрешение

1 / 10 / 100 мОм / 1 / 10 / 100 Ом /1 кОм

Погрешность измерения

± (0,5 … 0,8 % + 3 ед. мл. разряда) 200 Ом/…/ 2000 кОм

± (1,2…2 % + 8 ед. мл. разряда) 20 Ом, 10 МОм



ЕМКОСТЬ



Пределы измерений

2000 пФ / 20 / 200 / 2000 нФ / 20 / 200 / 2000 мкФ/20 мФ

Разрешение

0,1 / 1 / 10 / 100 пФ / 1 / 10 / 100 нФ / 1 мкФ

Погрешность измерения

± (0,7 % + 3 ед. мл. разряда) 20 нФ /…/ 200 мкФ, (D < 0,5)

± (1…5 % + 5 ед.) 2000 пФ, 2000 мкФ, 20 мФ (D < 0,1)



ИНДУКТИВНОСТЬ



Пределы измерений

2000 мкГн / 20 / 200 / 2000 мГн / 20 / 200 / 2000 / 10000 Гн

Разрешение

0,1 / 1 / 10 / 100 мкГн / 1 / 10 / 100 мГн / 1 Гн

Погрешность измерения

± (0,7 % + 5 ед. мл. разряда) 200 мГн /…/ 200 Гн

± (1…2 % + 5 ед. мл. разряда) 2000 мкГн, 20 мГн, 2000 Гн

не нормируется на пределе 10000 Гн



ДОБРОТНОСТЬ (Q), ПОТЕРИ (D)



Пределы измерений

0,9999 / 9,999 / 99,99 / 999,9

Разрешение

0,0001 / 0,001 / 0,01 / 0,1

Погрешность измерения

Соответствует погрешности измерения емкости, индуктивности



ИЗМЕРЕНИЕ RLC



Выбор предела измерения

Автоматический или ручной по основной шкалеАвтоматический по дополнительной шкале

Скорость измерения

1 изм./с

Индикация результатов измерения

Шкала основная/дополнительная: Ls/Q, D, Rs; Lp/(Q, D, Rp)

Cs/Q, D, Rs; Cp/(Q, D, Rp); Rac (s - последовательная,

р - параллельная, ас - переменный ток)

Схема измерения

Параллельная или последовательная (ручной выбор)



ТЕСТ СИГНАЛ



Частота тест-сигнала

120 Гц, 1 кГц, (ручной выбор)

Уровень тест-сигнала

0,5 В

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

Интерфейс

Последовательный порт по стандарту RS-232C c оптической развязкой



ДИСПЛЕЙ



Индицируемые параметры

Основной экран (Rac, L, C), дополнительный экран (Q, D, Rs, Rp), индикаторы параметров режима измерения

Формат индикации

4 1/2 разряда (19999) основная шкала

4 разряда (9999) дополнительная шкала

Индикация перегрузки

"OL"



ОБЩИЕ ДАННЫЕ



Напряжение питания

9 В ("Крона"), АС-DC адаптер 12…15 В / 50 мА (опция)

Габаритные размеры

91 х 192 х 52 мм

Масса

365 г



Комплект поставки Е7-22



Наименование

Количество

1.

Портативный измеритель RLC Е7-22

1

2.

Измерительные провода

2

3.

Источник питания

1

4.

Кабель RS-232

1

5.

Программное обеспечение (дискета 3,5")

1

6.

Предохранитель

1
