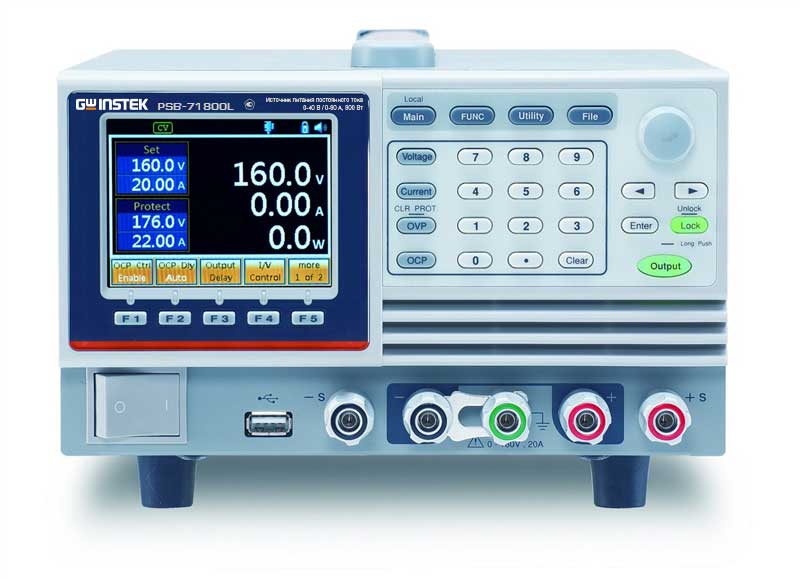

Описание программируемого импульсного источника питания постоянного тока PSB7 1800M:
4 модели: выходное напряжение до 160 В, выходной ток до 80 А, макс. мощность до 800 Вт;
Функция «Мультидиапазон» (нелинейная ВАХ для достижения максимальной мощности, режим фиксированной мощности);
Режим стабилизации тока и напряжения;
Последовательное (до 2-х) и параллельное (до 4-х) соединение источников для увеличения вых. мощности;
Защита от перегрузки по току, от напряжения, защита от перегрева, от низкого входного напряжения;
Режим формирования последовательности Uвых (редактирование на ПК);
Четырехпроводное подключение нагрузки для компенсации падения напряжения на проводах;
Цветной ЖК-дисплей;
Аналоговый выход для программирования и мониторинга;
Интерфейсы: USB, LAN, GPIB (Опция).
Технические характеристики программируемого импульсного источника питания постоянного тока PSB7 1800M:
|
Характеристики |
Параметры |
PSB7 1400L |
PSB7 1800L |
PSB7 1400M |
PSB7 1800M |
|
Стабилизация напряжения (CV) |
Нестабильность: -при изм. U питания -при изм. I нагрузки |
23 мВ 25 мВ |
83 мВ 85 мВ |
||
|
Уровень пульсаций |
60 мВпик-пик/7 мВскз |
80 мВпик-пик/11 мВскз |
60 мВпик-пик/12 мВскз |
80 мВпик-пик/15 мВскз |
|
|
Время нарастания (с нагр. и без нагр.) |
50 мс |
100 мс |
50 мс |
100 мс |
|
|
Время спада (с нагр./ без нагр.) |
50/ 500 мс |
150/ 1200 мс |
50/ 500 мс |
150/ 1200 мс |
|
|
Время установления |
1 мс (при рег. нагрузки от 50 до 100 %) |
||||
|
Стабилизация тока (CC) |
Нестабильность: -при изм. U питания -при изм. I нагрузки |
45 мА 45 мА |
85 мА 85 мА |
15 мА 15 мА |
25 мА 25 мА |
|
Уровень пульсаций |
80 мАскз |
160 мАскз |
20 мАскз |
40 мАскз |
|
|
цифровой индикатор |
Погрешность измерения напряжения |
± (0,1% + 20 мВ) |
± (0,1% + 20 мВ) |
± (0,1% + 100 мВ) |
± (0,1% + 100 мВ) |
|
Погрешность измерения тока |
± (0,1% + 20 мА) |
± (0,1% + 40 мА) |
± (0,1% + 10 мА) |
± (0,1% + 20 мА) |
|
|
дистанционное управление |
Интерфейс |
стандартные: USB, LAN; опциональный: GPIB |
|||
|
Интерфейс аналогового ДУ |
Программирование внешним напряжением и сопротивлением/ мониторинг |
||||
|
Синхронизация |
Вход/ выход внешнего сигнала запуска (BNC) |
||||
|
Общие данные |
Напряжение питания |
1-фаза, 100~240 В, 50~60 Гц |
|||
|
Дисплей |
Цветной ЖК-дисплей, диагональ 9 см |
||||
|
Потребляемая мощность |
550 ВА |
1100 ВА |
|||
|
Рабочие условия |
0…40 °C; влажность: ≤ 80 % |
||||
|
Условия хранения |
-20…60 °С; влажность: ≤ 80 % |
||||
|
Габаритные размеры (ВхШхГ) |
214 x 124 x 350 мм |
||||
|
Масса |
5,2 кг |
6,8 кг |
|||
|
Комплект поставки |
Кабель питания, руководство по эксплуатации, кабель USB, набор крепежных винтов, шайб и гаек, защитная крышка |
||||
|
