Выходные характеристики

Номинальное выходное напряжение (*1)

20 В

Номинальный выходной ток (*2)

165 А

Номинальная выходная мощность

3300 Вт

Режим постоянного напряжения

Макс. нестабильность выходного напряжения по сети (0,01% номинального V0 + 2 мВ) (*3)

4 мВ

Макс. нестабильность выходного напряжения по нагрузке (0,015% номинального V0 + 5 мВ) (*4)

8 мВ

Пульсация и помехи, р-р 20 МГц (*5)

60 мВ

Среднеквадратическая пульсация 5 Гц~1 МГц

8 мВ

Компенсационная линия удаленной обратной связи

2 В

Температурный коэффициент

100 ppm/°C при номинальном выходном напряжении, после 30-минутного прогрева

Температурная устойчивость

0,05% номинального Voutза 8-часовой интервал, следующий за 30-минутным нагревом. Устойчивые линейные значения, параметры нагрузки и температуры.

Тепловой дрейф при нагреве

Менее 0,0,5% номинального выходного напряжения + 2 мВ за 30 минут с момента включения питания

Время отклика при программировании повышения, 0~V0 номинальное (*6)

80/30 мс

Время отклика при программировании понижения

Полная нагрузка (*6): 100/50 мс

Отсутствие нагрузки (*7): 800 мс

Время отклика при переходном режиме (*8)

Время восстановления выходного напряжения в пределах 0,5% номинального выходного значения при изменении нагрузки в пределах -90% от номинального выходного тока

Выходное заданное значение: 10-100%, местное считывание выходного напряжения.

Менее 1 мс

Режим постоянного тока

Максимальная нестабильность выходного тока по сети (0,01% номинального I0 + 2 мА) (*3)

18.5 мА

Максимальная нестабильность выходного тока по нагрузке (0,02% номинального I0 + 5 мА) (*8)

38 мА

Среднеквадратичная пульсация, 5 Гц~1 МГц (*9)

6 мА

Нестабильность выходного тока по нагрузке при тепловом дрейфе

Менее 0,1% номинального выходного тока за 30 минут с момента изменения нагрузки

Температурный коэффициент

200РРМ/°С номинального выходного напряжения спустя 30 минут прогрева

Температурная устойчивость

0,05% номинального Iout за 8-часовой интервал, следующий за 30-минутным нагревом. Устойчивые линейные значения, параметры нагрузки и температуры

Тепловой дрейф при нагреве

Менее ±0,5% номинального выходного тока за 30 минут с момента включения питания

Аналоговое программирование и мониторинг

Программирование напряжения Vout

0~100%, 0~5 В или 0~10 В, по выбору пользователя.

Точность и линейность: ±0,5% номинального Vout

Программирование напряжения Iout

0~100%, 0~5 В или 0~10 В, по выбору пользователя.

Точность и линейность: ±1% номинального Iout

Программирование сопротивления Vout

0~100%, 0~5/10 кОм полн. шкала, по выбору пользователя.

Точность и линейность: ±1% номинального Vout

Программирование сопротивления Iout

0~100%, 0~5/10 кОм полн. шкала, по выбору пользователя.

Точность и линейность: ±1,5% номинального Iout

Управление ВКЛ./ВЫКЛ.

Электрическое напряжение: 0~0,6 В/2~15 В или сухой контакт, логика выбирается пользователем.

Монитор выходного тока (*10)

0~5 В или 0~10 В, выбирается пользователем. Точность: 1%

Монитор выходного напряжения

0~5 В или 0~10 В, выбирается пользователем. Точность: 1%

Сигнал ОК источника питания

4~5 В-ОК, 0 В-сбой. 500 Ом последовательное сопротивление

Индикатор CV/CC

CV: TTL высок. (4~5 В), ток источника: 10 мА

CC: TTL низк. (0~0,6 В), ток насыщения: 10 мА

Активизация/Блокировка

Контакт. разомк.: off, замкн.: on.

Максимальное напряжение во включенном состоянии: 6 В

Внутренний/внешний аналоговый контроль

Посредством электрического сигнала или размыкания/замыкания: 0~0,6 В или замыкание: внешний 4~5 В или размыкание: внутренний

Внутренний/внешний аналоговый индикатор

Открытый коллектор. Внутр.: откр., внешн.: On

Макс. напряж.: 30 В, макс. ток насыщения: 10 мА

Программирование и обратное считывание (RS232/485, опциональный интерфейс GPIB/LAN)

Дистанционное программирование напряжения (16 бит)

Разрешение (0,012% номинального напряжения V0): 2.4 мВ

Погрешность (0,05% номинального напряжения V0 + 0.05% действительного выходного напряжения V0): 20 мВ

Дистанционное программирование тока (16 бит)

Разрешение (0,012% номинального тока I0): 19.8 мА

Точность (0,2% номинального тока I0 + 0.1% действительного выходного тока I0) (*10): 495 мА

Обратное считывание напряжения

Разрешение (0,012% номинального напряжения V0): 2.4 мВ

Погрешность (0,1% номинального напряжения V0 + 0,1% действительного выходного напряжения V0): 40 мВ

Обратное считывание тока

Разрешение (0,012% номинального тока I0): 19.8мА

Точность (0,3% номинального тока I0 + 0,1% действительного выходного тока I0) (*10): 660 мА

Программирование OVP/UVL

Разрешение (0,1% номинального напряжения V0): 8 мВ

Точность (1% номинального напряжения V0): 80 мВ

Защитные функции

OCP

0~105% постоянного тока

OCP Foldback

Отключение выхода в случае изменения питания с CV на CC. По выбору пользователя

Тип OVP

Отключение инвертора, ручной сброс посредством повторного цикла входа переменного тока или с помощью кнопки OUT (ВЫХОД)

Установка срабатывания OVP

1~24 В

Выходные параметры при ограничении напряжения

Предварительная настройка на передней панели или через порт связи.

Предотвращение регулировки Vout ниже установленного значения

Защита от превышения температуры

По выбору пользователя, с «защелкиванием» или без него

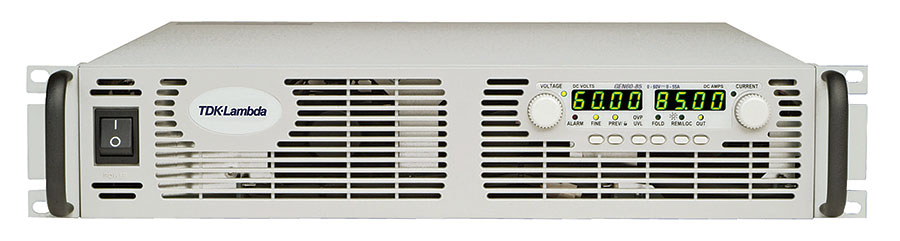

Передняя панель

Контрольные функции

Ручная регулировка Vout/Iout отдельными инкодерами (выбор грубой и точной регулировки)

Ручная установка порогов срабатывания защиты от перенапряжения и провала напряжения (OVP/UVL). Ручка регулировки напряжения

Вкл./Выкл. Питания, включение выхода, режимы перезапуска (авто, безопасный, регулировка защиты Foldback (с CV на CC), переход на местное управление)

Выбор адреса ручкой подстройки напряжения (или тока). Количество адресов – 31

Режимы перезапуска (автоматический перезапуск, безопасный режим)

Скорость передачи данных: 1200, 2400, 4800, 9600 и 19200

Дисплей

Vout: 4 знака, точность 0,5%±1 в младшем разряде

Iout: 4 знака, точность 0,5%±1 в младшем разряде

Индикации

Напряжение; Сила тока; Срабатывание защиты; Точная регулировка; Предварительный просмотр; Защита Foldback; Местное управление; Выход подключен; Передняя панель блокирована, CV/CC

Входные характеристики

Входное напряжение/частота (*11)

Однофазные модели на 230 В: 170~265 В переменного тока, 47~63 Гц

Трехфазные модели на 208/230 В: 170~265 В переменного тока, 47~63 Гц

Трехфазные модели на 400 В: 342~460 В переменного тока, 47~63 Гц

Максимум входной ток при 100% нагрузке

Однофазные модели на 230 В: 24 А

Трехфазные модели на 208 В: 15 А

Трехфазные модели на 400 В: 7,5 А

Коэффициент мощности (тип.)

Однофазные модели: 0,99 при 230 В переменного тока

Трехфазные модели: 0,94 при 208/380/400/415 В переменного тока (при 100% нагрузке)

Максимальный пусковой ток (*13)

Однофазные модели: менее 50 А

Трехфазные модели на 208 В: менее 50 А

Трехфазные модели на 400 В: менее 20 А

КПД при 208 В и 400 В (*12)

86%

Время задержки

10 мс для однофазных и трехфазных моделей на 208 В

6 мс для трехфазных моделей на 400 В. Номинальная выходная мощность.

Фазовый дисбаланс

≤5%

Ток утечки

менее 3 мА

Конфигурация источника питания

Параллельное соединение

До 4-х идентичных приборов в режиме ведомый/ведущий

Последовательное соединение

До 2-х идентичных устройств с внешними диодами (макс. 600 В на заземление шасси)

Условия окружающей среды

Рабочая температура

0~50°С, 100% нагрузка

Температура хранения

-20~85°С

Рабочая влажность

20~90% RH (отсутствие конденсации)

Влажность при хранении

10~95% RH (отсутствие конденсации)

Высота

Рабочая: 10000 футов (3000 м).

Снижение выходного тока на 2%/100 м свыше 2000 м. Или же снижение максимальной температуры окружающей среды на 1°С/100 м свыше 2000 м.

Нерабочая: 40000 футов (12000 метров)

Соответствие RoHS

Совместимость с требованиями директивы RoHS

Безопасность/EMC

Применяемые стандарты

Безопасность: UL60950-1 Listed, EN60950-1.

Vout≤40 В: выходное напряжение такого уровня является безопасным (SELV), IEEE/изолированное аналоговое - SELV

40out≤400 В: выходное напряжение такого уровня является опасным, IEEE/изолированное аналоговое - SELV

400out≤600 В: выходное напряжение такого уровня является опасным, IEEE/изолированное аналоговое – не являются SELV

Выдерживаемое напряжение

Модели Vout≤40 В: входные-выходные разъемы (SELV): 4242 В постоянного тока 1 мин, вход-заземление: 2828 В постоянного тока 1 мин

Модели 40<vout≤100 В:="" вход-опасное="" на="" выходе:="" 2600="" В="" постоянного="" тока="" 1="" мин,="" вход-selv:="" 4242="" мин<="" span="">

Опасное выходное-SELV: 1900 В постоянного тока 1 мин, Опасное выходное-заземление: 1200 В постоянного тока 1 мин, Вход-заземление: 2828 В постоянного тока 1 мин

Модели 100<vout≤600 В:="" вход-опасное="" на="" выходе:="" 4000="" В="" постоянного="" тока="" 1="" мин,="" вход-selv:="" 4242="" мин<="" span="">

Опасное выходное-SELV: 3550 В постоянного тока 1 мин, Опасное выходное-заземление: 2670 В постоянного тока 1 мин, вход-заземление: 2828 В постоянного тока 1 мин

Сопротивление изоляции

Более 100 мОм при 25°С, 70%RH

ESD

IEC1000-4-2. Воздушный разряд – 8 кВ, контактный разряд – 4 кВ

Быстрые переходные процессы

IEC1000-4-4. 2 кВ

Защита от бросков напряжения

IEC1000-4-5. 1 кВ линия-линия, 2 кВ линия-заземление

Кондуктивная защита

IEC1000-4-6. 3 В

Защита от излучений

IEC1000-4-3. 3 В/м

Защита от магнитных полей

IEC61000-4-8. 1 А/м

Падения напряжения

IEC61000-4-11

Кондуктивная эмиссия

EN55022A, FCC часть 15-A, VCCI-A

Эмиссия излучения

EN55022A, FCC часть 15-A, VCCI-A

Общие данные

Охлаждение

Принудительный воздухопоток: от передней части к задней. Отсутствие вентиляционных отверстий в нижней части корпуса; переменная частота вращения вентилятора

Вибрация

MIL-810F, метод 514.5,испытуемое оборудование прикрепляется к вибрирующей поверхности

Ударная волна

Менее 20 G, полусинусоидальный, 11 мс. Прибор распакован

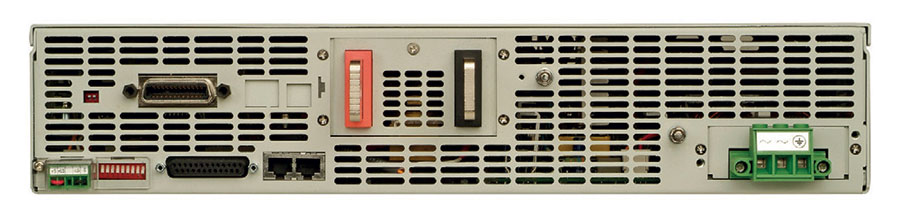

Входной разъем переменного тока (с защитной крышкой)

Однофазные модели на 230 В, PowerCombiconPC 6-16/3-GF-10, серии 16, с ослаблением натяжения

Трехфазные модели на 208 В и 400 В, PowerCombiconPC 6-16/4-GF-10, серии 16, с ослаблением натяжения

Выходные разъемы

Разъемы для шин (отверстие Ø10,5 мм)

Габариты

423х88х442,5 мм (исключая соединения, ручки регулировки, рукоятки для переноски и т.д.)

Масса

13 кг
