Назначение источника питания постоянного тока прецизионного программируемого PPH-71503
Источник питания постоянного тока прецизионный программируемый PPH-71503 предназначен для обеспечения потребностей тестирования устройств с батарейным питанием, светодиодных панелей с подсветкой, сотовых телефонов и др. (Bluetooth, беспроводная мышь).
PPH-71503 легко интегрируется в автоматизированные ИС и комплексы, позволяет заменить более дорогие источники Keithley 2303/2303PJ (набор SCPI команд идентичен оригинальным командам).
PPH-71503 полностью удовлетворяет запросам пользователей в питании устройств с малым потреблением и высокими требованиям по точности измерений, быстродействию и разрешению.
PPH-71503 дополняет линейку источников GW instek PSM-серии с более высокой мощностью (до 200 Вт), но имеющих меньшее разрешение установки.

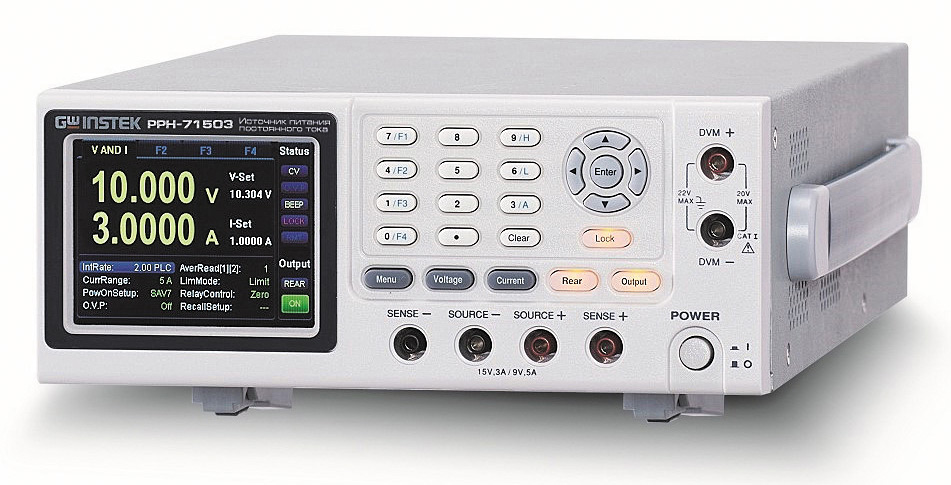

Новый высокоскоростной, прецизионный стабилизированный источник питания постоянного тока PPH-71503 от компании GW Instek (Тайвань), имеет два рабочих диапазона 15 В/3A или 9 В/5A. Модель разработана с учетом возросших требований заказчиков с точки зрения обеспечения высокоточной регулировки, скорости нарастания Uвых, а также максимального разрешения установки выходного напряжения и тока.
Технические характеристики источника питания постоянного тока прецизионного программируемого PPH-71503
| Параметр | Значение |
| УСТАНОВКА НАПРЯЖЕНИЯ НА ВЫХОДЕ | |
| Диапазон Uвых | Низкий диапазон (LV): 0...9 В |
| Высокий диапазон (HV): 0...15 В | |
| Программируемое разрешение | 5 мВ |
| Разрешение измерения | 1 мВ |
| Погрешность установки (программная) | ±(0,05%+10 мВ) |
| Погрешность измерения (по встроенному индикатору) | ±(0,05%+3 мВ) |
| Время нарастания/спада | 0,15 мс / 0,65 мс |
| СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ | |
| Нестабильность | ≤ 0,01%+2 мВ при изменении тока нагрузки |
| ≤ 0,5 мВ при изменении напряжения питания | |
| Уровень пульсаций и шум | ≤ 1мВср.кв.. (8 мВпик-пик) в диапазоне частот 20 Гц … 20 МГц |
| Время переходного процесса (при изм. нагрузки на 1000%) | <40 > |
| <80 > | |
| УСТАНОВКА ТОКА НА ВЫХОДЕ | |
| Диапазон Iвых | Низкий диапазон (LV): 0...5 А |
| Высокий диапазон (HV): 0...3 А | |
| Программируемое разрешение | 1,25 мВ |
| Разрешение измерения | 100 мкА в диапазоне 5 А |
| 0,1 мкА в диапазоне 5 мА | |
| Погрешность установки (программная) | ±(0,16%+5 мА) |
| Погрешность измерения (по встроенному индикатору) | ±(0,2% +400 мкА) в диапазоне 5 А |
| ±(0,2% +1 мкА) в диапазоне 5 мА | |
| СТАБИЛИЗАЦИЯ ТОКА | |
| Нестабильность | < > |
| Температурный коэфф. | 0.1х норм. значения/ °C |
| РЕЖИМ ВОЛЬТМЕТРА | |
| Диапазон измерения | 0...+20 В пост. тока |
| Входной импеданс | 10 МОм |
| Разрешение | 1 мВ |
| Погрешность измерения | ±(0,05%+10 мВ) |
| РЕЖИМ ЭЛЕКТРОННОЙ НАГРУЗКИ | |
| Ток потребления | 2 А при напряжении на выходе ≤ 5 В, снижение на 0,1 А/на каждый вольт при Uвых=5...15 В |
| РЕЖИМ ИЗМЕРЕНИЯ ИМПУЛЬСНОГО ТОКА | |
| Уровень запуска | 5 мА...5 А с шагом 5 мА |
| Задержка запуска | 0...100 мс с шагом 10 мкс. Внутренняя задержка запуска 25 мкс |
| Период интеграции | 33,3 мкс...833 мс с шагом 33,3 мкс |
| Число усреднений показаний | 1…100 |
| РЕЖИМ ИЗМЕРЕНИЯ | |
| Период интеграции | 33,3 мкс |
| ПУЛЬСАЦИЙ ТОКА | |
| Диапазон преобразования | 3600/сек |
| Количество выборок | 1500 |
| ИНТЕГРАЦИОННЫЕ ИЗМЕРЕНИЯ ИМПУЛЬСНЫХ ТОКОВ | |
| Период | 850 мс…60 с |
| Шаг | 16,7 мс/ 20 мс (в зав. от частоты сети питания) |
| ДУ | |
| Функции | Вкл/Выкл выходов |
| ОБЩИЕ ДАННЫЕ | |
| Память (энергонезависимая) | 5 ячеек (запись/ вызов профилей настроек) |
| Дисплей | Цветной графический ЖК (диаг. 9 см, TFT) |
| Условия эксплуатации | 0…40 ºС, относ. влажность ≤ 80 % |
| Условия хранения | -20…-70 ºС, относ. влажность ≤ 70 % |
| Напряжение питания | 90 – 264В, 50/60Гц |
| Потребляемая мощность | 150 ВА |
| Габаритные размеры (ШхВхГ) | 222x86x363 мм |
| Масса | 4,2 кг |
|
