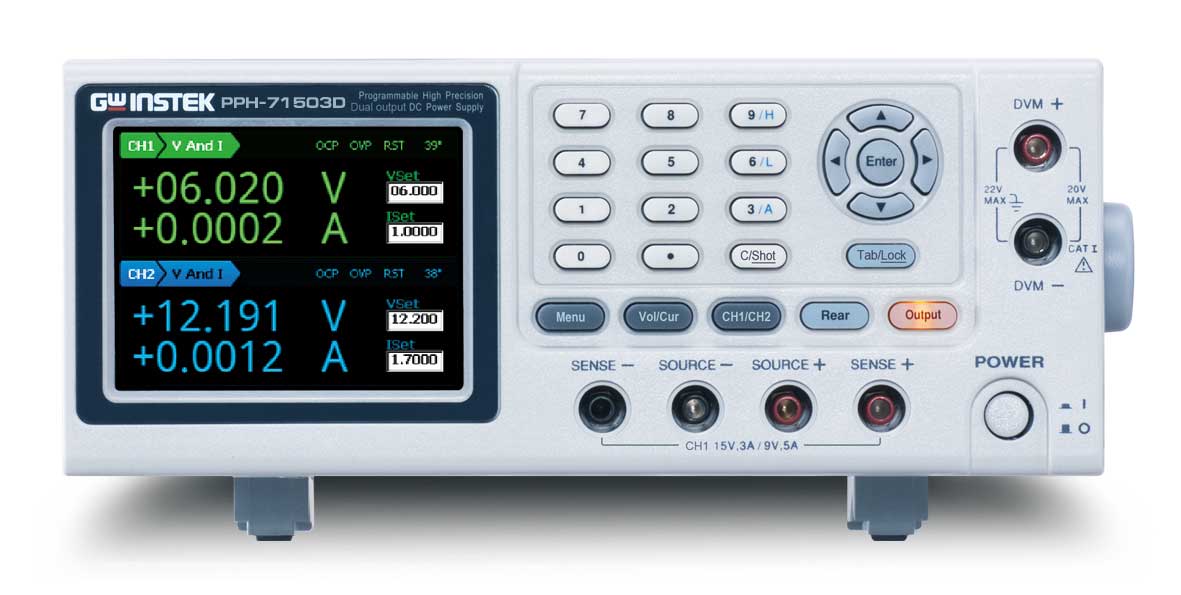

Источник питания постоянного тока PPH-71506D
Описание Источника питания постоянного тока PPH-71506D
Два независимых канала
Кан 1 (2 диапазона HV/ LV): 0…15 В / 0-3 А или 0…9 В / 0-5 А), макс. вых. мощность 45 Вт, гнезда на передней и задней панели
Кан 2 (0…12 В/ 0-3 А): макс. выходная мощность 36 Вт.
Для модели PPH-71510D (Кан2): макс. выходной ток до 10А,
Макс. разрешение: 1 мВ/ ток 0,1 мкА (диапазон 5 мА)
Малый уровень пульсаций ( 1 мВ скз) Режим стабилизации тока и напряжения (CC/ CV) Встроенный вольтметр: 0…20 В (± 0,05%+3 мВ)
Режим приемника тока (макс. поглощаемый ток до 3,5 А/ Кан1)
Высокое быстродействие (tнараст. 0,2 мс/ tсп 0,3 мс), отклик на изменение Uвых <40 >
Функция SEQUENCE: программирование профиля U/I для последовательного вывода на выходе до 1000 шагов с регулируемой амплитудой напряжения, тока и длительности (1 мс …3600 сек с разреш. 1 мс).
Функция ЭМУЛЯЦИЯ: моделирование реальной батареи с эмуляцией выходного импеданса, программирование внутр. переменного сопротивления (0,001…1,000 Ом/ разреш. 1 мОм).
Измерение импульсного тока (tи 33,3 мкс…833 мс), большой период интеграции (до 60 с), вычисление импульсного тока с усреднением (1…100), глубина памяти внутр. буфера 64К (динамический режим)
Функция блокировки кнопок управления
Внутренняя память (запись/ вызов): 5 ячеек для сохранения настроек , 5 ячеек для сохранения статуса ИП при включении
Интерфейсы управления: USB / LAN / GPIB
Защита питаемого объекта от повреждения при 4-х пр подключении, защита от КЗ, перегрузки по току, от перенапряжения, и перегрева
Малошумящая интеллектуальная система охлаждения
Управление: драйвера LabView, программа управления
Технические характеристики Источника питания постоянного тока PPH-71506D
|
Характеристики |
Параметры |
Значения |
|
|
Установка напряжения на выходе |
|
КАН 1 |
КАН 2 |
|
|
Диапазон Uвых |
Низкий диапазон (LV): 0...9 В; Высокий диапазон (HV): 0...15 В |
0...12 В |
|
|
(гнезда задней панели) |
|
0…4,5В (для PPH-71510D) |
|
|
Программируемое разрешение |
2,5 мВ |
|
|
|
Разрешение измерения |
1 мВ |
|
|
|
Погрешность установки (программная) |
±(0,05%+10 мВ) |
|
|
|
Погрешность измерения (по встроенному индикатору) |
±(0,05%+3 мВ)
|
|
|
|
Время нарастания Uвых |
0,2 мс (10%-90%) |
|
|
|
Время спада Uвых |
0,3 мс (90%-10%) |
|
|
Стабилизация напряжения (CV) |
Нестабильность |
£ 0,01%+2 мВ при изменении тока нагрузки £ 0,5 мВ при изменении напряжения питания |
|
|
|
Уровень пульсаций и шум |
£ 3мВср.кв.. в диапазоне частот 0 Гц … 1 МГц ≤ 8 мВпик-пик в диапазоне частот 20 Гц … 20 МГц (ток < > ≤ 12 мВпик-пик в диапазоне частот 20 Гц … 20 МГц (ток > 5А) |
|
|
|
Время переходного процесса (при изм. нагрузки на 1000%) |
<40 > <50 > <80 > |
|
|
Установка тока на выходе |
Диапазон Iвых |
Низкий диапазон (LV): 0...5 А; Высокий диапазон (HV): 0...3 А |
0...3 А |
|
|
(гнезда задней панели) |
|
0…10 А (для PPH-71510D) |
|
|
Программируемое разрешение |
1,25 мА (на пределе 5 А) |
1,25 мА (на пределе 1,5 А/ 3 А) |
|
|
|
0,125 мА на пределе 500 мА |
|
|
|
|
1,25 мкА на пределе 5 мА |
|
|
|
Разрешение измерения |
100 мкА на пределе 5 А |
100 мкА на пределе 1,5 А/ 3 А |
|
|
|
10 мкА на пределе 500 мА |
|
|
|
|
0,1 мкА на пределе 5 мА |
|
|
|
Погрешность установки (программная) |
±(0,16%+5 мА) на пределе 5 А |
±(0,16%+5 мА) на пределе 1,5А/ 3 А |
|
|
|
±(0,16%+ 0,5 мА) на пределе 500 мА |
|
|
|
|
±(0,16%+ 5 мкА) на пределе 5 мА |
|
|
|
Погрешность измерения (по встр. индикатору) |
±(0,2% +400 мкА) на пред. 5 А |
±(0,2% +400 мкА) на пред. 1,5 А/ 3 А |
|
|
|
±(0,2% +100 мкА) на пределе 500 мА |
|
|
|
|
±(0,2% +1 мкА) на пределе 5 мА |
|
|
Стабилизация тока (CC) |
Нестабильность |
£ 0,01%+1 мА при изменении тока нагрузки £ 0,5 мА при изменении напряжения питания |
|
|
|
Температурный коэфф |
0.1х норм. значения/ ˚C |
|
|
Режим вольтметра (DVM) |
Диапазон измерения |
0...+20 В пост. |
|
|
|
Входной импеданс |
20 МОм |
|
|
|
Разрешение |
1 мВ |
|
|
|
Погрешность измерения |
±(0,05%+3 мВ) |
|
|
|
Макс. вх. напряжение |
- 3 В; +22 В |
|
|
Режим приемника тока (sink) |
Поглощаемый ток Кан1 |
3,5A (при Uвых ≦ 4 В); 3,5А*0,25А/ U (при Uвых 4…15 В) |
|
|
|
Поглощаемый ток Кан2 |
2A (при Uвых ≦ 5 В); 2А*0,1А/ U (при Uвых 5…12 В) |
|
|
Режим измерения импульсного тока |
Уровень запуска |
5 мА...5 А с шагом 5 мА |
5 мА...1,5 А/ 3А с шагом 5 мА |
|
|
Задержка запуска |
0...100 мс с шагом 10 мкс. Внутренняя задержка запуска 25 мкс |
|
|
|
Период интеграции |
33,3 мкс...833 мс с шагом 33,3 мкс |
|
|
|
Число усреднений показаний |
1…100 (программно до 5.000 при ДУ с помощью ПК) |
|
|
|
Количество выборок |
64.000 |
|
|
Сопротивление |
Диапазон |
0,001…1 Ом |
|
|
|
Погрешность установки (программная) |
0,001 Ом |
|
|
|
Погрешность измерения (программная) |
±(0.5%+0,01Ом) |
|
|
Преоиод интеграции импульсных токов |
Период |
840 мс…60 с |
|
|
|
Шаг |
16,7 мс/ 20 мс (в зав. от частоты сети питания 60 Гц/ 50 Гц) |
|
|
Управление выходом |
Функции |
Вкл/ Выкл |
|
|
Общие данные |
Память (запись/ вызов) |
5 ячеек для профилей настроек (Save / Recall) |
|
|
|
(энергонезависимая) |
5 ячеек для статусов питания при включении источника (Power On) |
|
|
|
Дисплей |
Цветной графический ЖК-индикатор (диаг. 9 см, TFT) |
|
|
|
Условия эксплуатации |
0…40 ºС, относ. влажность £ 80 % |
|
|
|
Условия хранения |
-20…-70 ºС, относ. влажность £ 70 % |
|
|
|
Напряжение питания |
~90 – 264В, 50/60Гц |
|
|
|
Потребляемая мощность |
180 ВА (PPH-71506D), 210 ВА (PPH-71510D) |
|
|
|
Габаритные размеры (ШхВхГ) |
222´86´363 мм |
|
|
|
Масса |
4,5 кг |
|
