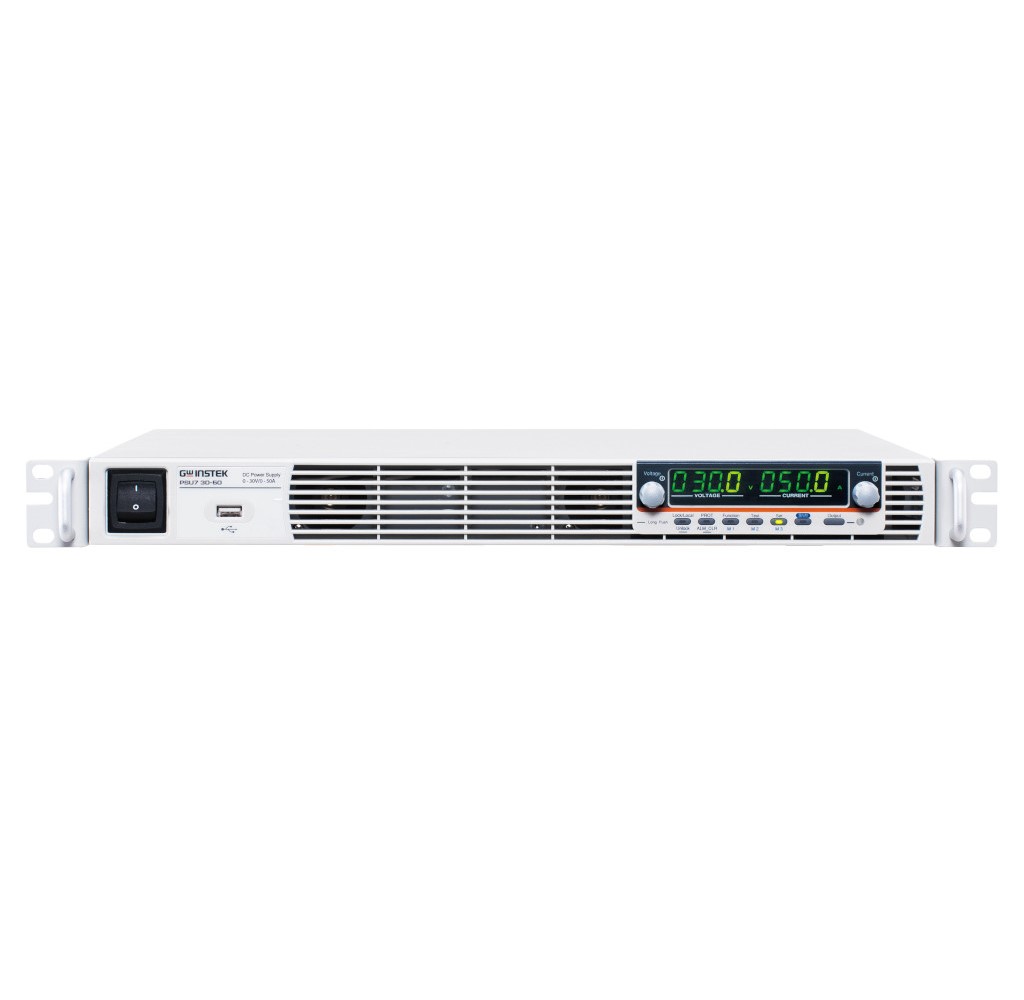

Источник питания PSU7 30-50
Источник питания PSU7 30-50
/images/all/3/19006/big/img_5.jpg
jijijij
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС 20%. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
ОПИСАНИЕ
ОТЗЫВЫ
ВОПРОС-ОТВЕТ
Тип оборудования: Источник питания
Производитель : GW Instek
Модель : PSU7 30-50
Гарантия : 3 года
Особенности источника питания PSU7 30-50:
4-х разрядный дисплей Режим стабилизации тока (СС) и напряжения (CV) c выбором приоритета (High Speed/ Slew Rate) Изменяемая крутизна изменения выходного напряжения (Slew Rate) - регулируемая скорость нарастания и спада напряжения/ тока Объединение однотипных моделей - последовательно (2) и параллельно (4) Максимальное разрешение установки 10 мВ/ 10 мА Внутренняя память -3 профиля настроек Погрешность установки U/I ±0.1%/±0.2% (базовая) Пит. удаленной нагрузки (4-х пр. схема подключения) Встроенный источник звукового предупреждения
Технические характеристики PSU7 30-50:
ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ
PSU7 8-180 PSU7 15-100 PSU7 30-50 PSU7 50-30 PSU7 80-19
УСТАНОВКА
ВЫХОДНЫХ
ПАРАМЕТРОВ
Диапазон Uвых
0-8В
0-15В
0-30В
0-50В
0-80В
Диапазон Iвых
0-180 А
0-100 А
0-50 А
0-30 А
0-19 А
Вых. мощность
1440 Вт
1500 Вт
1500 Вт
1500 Вт
1520 Вт
Погреш. уст. Uвых
± (0,1%+16 мВ)
± (0,1%+30 мВ)
± (0,1%+60 мВ)
± (0,1%+100 мВ)
± (0,1%+160 мВ)
Погреш. уст. Iвых
±(0,2%+540 мА)
± (0,2%+300 мА)
± (0,2%+150 мА)
± (0,2%+90 мА)
± (0,2%+57 мА)
Разрешение
Uвых
1 мВ
10 мВ
10 мВ
10 мВ
10 мВ
Iвых
100 мА
100 мА
10 мА
10 мА
10 мА
СТАБИЛИЗАЦИЯ
НАПРЯЖЕНИЯ
(CV)
Нестабильность
изм Uпит
2,8 мВ
3,25 мВ
5 мВ
7 мВ
10 мВ
изм Iнагр
2,8 мВ
3,25 мВ
5 мВ
7 мВ
10 мВ
Уров. пульсаций
Время нарастания
Время спада, мс
(с нагр./ без нагр.)
60…80 мВпик-пик (10 Гц…20 МГц) в зав. от модели; 8 мВскз (5 Гц…1 МГц)
80 мс
80 мс
80 мс
80 мс
150 мс
50/ 600
50/ 700
80/ 1100
80/ 1100
150/ 1200
СТАБИЛИЗАЦИЯ
ТОКА
(CC)
Нестабильность
Уров. пульсаций (
изм Uпит изм Iнагр скз)
20мА
12мА
7мА
5мА
3,9мА
41мА
25мА
15мА
11 мА
8,8 мА
360 мАз
200 мАз
125 мА
85 мА
57 мА
ДИАПАЗОН
РЕГ. СКОРОСТИ
НАРАСТ./ СПАДА
По напряжению**
В/мкс
0,001 ~0,08
0,001~0,15
0,001~0,3
0,001~0,5
0,001~0,8
По току**
А/мкс
0,001~1,8
0,001~1,0
0,001~0,5
0,001~0,3
0,001~0,19
ДИСТАНЦ.
УПРАВЛЕНИЕ
Интерфейс
Аналоговое ДУ
USB, LAN, RS-232/485, опция – GPIB (только заводская установка)
Управление напряжением, сопротивлением/ мониторинг (неизолированный I/O)
ОБЩИЕ ДАННЫЕ
Внутренняя память Разреш. дисплея
3 профиля настроек (Preset Function)
4 разряда (цифровой СДИ)
Напряжение питания
1-фазное, ~85…265 В, 50~60 Гц (Pпотребл. 2000 ВА, пуск. ток 50А, КПД ≥85%)
Рабочие условия
0…50 °C; влажность: ≤ 85 %
Условия хранения
-25…70 °С; влажность: ≤ 90 %
Габаритные размеры
423 × 43,6 × 447 мм (Ш х В х Г)
Масса
£ 8,7 кг
Состав прибора
РЭ + Рук. программирования (CD-диск х1), защитная крышка вых. клемм (1); к-т подключения аналогового управления (х1); набор винтов M8 для вых. клемм (х1); защитная крышка вх. клемм (1); держатель-ручка 1U (2), монтаж. кронштейны 1U (лев. x 1/ прав. x 1) Кабель питания 10 А.
Опции
PSU-01C, PSU-02C, PSU-03Cкабели для параллельного соединения 2, 3, 4 источников; PSU-01B, PSU-02B, PSU-03B наборы для соединения силовых клемм для параллельного соединения источников.
PSU-GPIB- карта интерфейса GPIB (только зав. установка), PSU-ISO-I: изолир. аналоговый интерфейс дист. упр. током (зав. уст.), PSU-ISO-V: изолир. аналоговый интерфейс дист. упр. напряжением (зав. установка).
