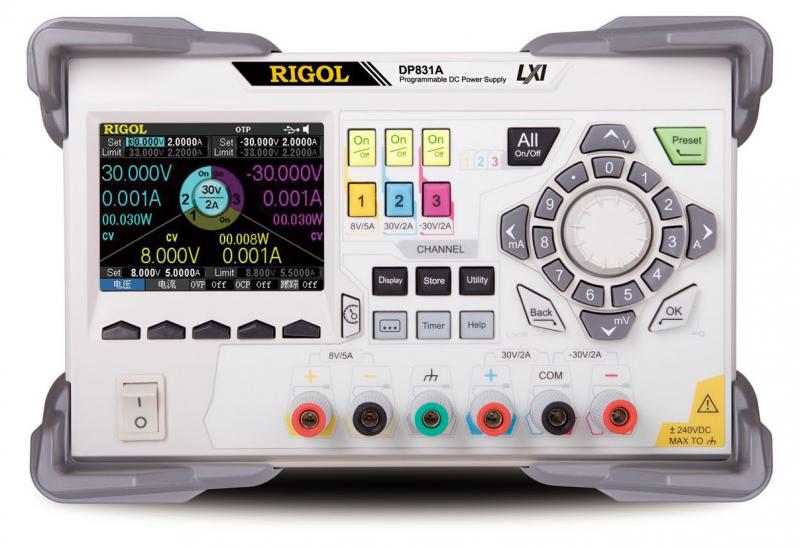

Прецизионный программируемый источник питания Rigol DP831A имеет превосходные технические характеристики: низкий уровень шумов и пульсаций, высокую точность установки напряжения и тока. В источнике питания DP831A применён уникальный инновационный графический интерфейс, обеспечивающий цифровую, аналоговую и графическую формы отображения параметров в реальном времени. На выходе источника питания DP831A можно провести контроль выходных параметров с возможностью регистрации данных и их дальнейшего анализа. Кроме того, источник питания DP831A позволяет запрограммировать выходные параметры, задержку и условия для синхронизации.
| Характеристики | Значения | ||||
| Количество каналов | 3 | ||||
| Выходное напряжение / ток | CH1: 0...8 В / 0...5 А CH2: 0...+30 В / 0...2 А CH3: 0...-30 В / 0...2 А |
||||
| Нестабильность, вызванная изменением нагрузки |
Напряжение | <0,01%+2 > | |||
| Ток | <0,01%+250 > | ||||
| Нестабильность, вызванная изменением сетевого напряжения |
Напряжение | <0,01%+2 > | |||
| Ток | <0,01%+250 > | ||||
| Пульсации+шум (20 Гц...20 МГц) |
Напряжение | <350 > | |||
| Ток | <2 > | ||||
| Ежегодная погрешность (25° ±5°C ) |
Программирование | Напряжение | 0,1% + 5 мВ (CH1); 0,05% + 20 мВ (CH2 и CH3) |
||
| Ток | 0,2% + 10 мА (CH1); 0,2% + 5 мА (CH2 и CH3) |
||||
| Считывание | Напряжение | 0,1% + 5 мВ (CH1); 0,05% + 10 мВ (CH2 и CH3) |
|||
| Ток | 0,2% + 10 мА (CH1); 0,1% + 5 мА (CH2 и CH3) |
||||
| Разрешение | Программирование | Напряжение | 1 мВ | ||
| Ток | 0,3 мА (CH1); 0,1 мА (CH2 и CH3) | ||||
| Считывание | Напряжение | 0,1 мВ | |||
| Ток | 0,1 мА | ||||
| Отображение | Напряжение | 1 мВ | |||
| Ток | 1 мА | ||||
| Время установления | 50 мкс | ||||
| Время отработки команд | 118 мс | ||||
| Температурный коэффициент на °C | Напряжение | 0,01 %+2 мВ | |||
| Ток | 0,02%+ 3 мA | ||||
| Стабильность (8 часов) | Напряжение | CH1: 0,03%+1 мВ; CH2/CH3: 0,02%+2 мВ | |||
| Ток | CH1:0,1%+3 мА; CH2/CH3: 0,05%+1 мА | ||||
| Защита по напряжению OVP/ по току OCP | Диапазон | CH1: 1 мВ...8,8 В / 0,1 мА...5,5 A CH2: 1 мВ...+33 В / 0,1 мА...2,2 A CH3: -1 мВ...-33 В / 0,1 мА...2,2 A |
|||
| Точность | 0,5%+0,5 В / 0,5%+0,5 A | ||||

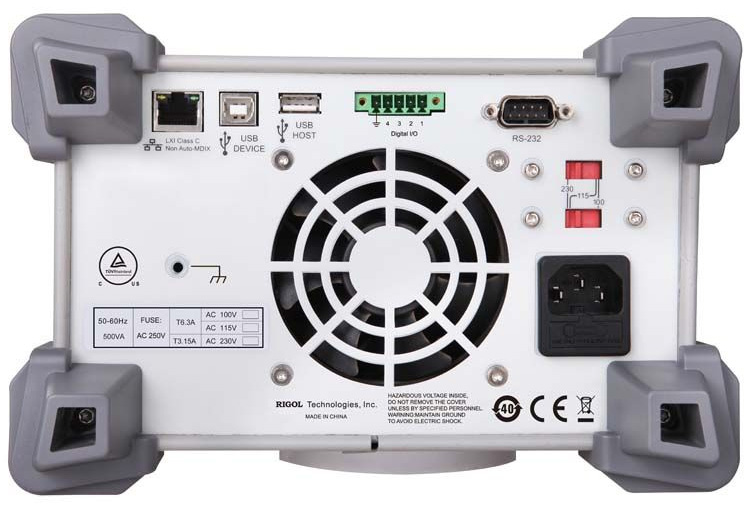

| Интерфейсы | USB Device, USB Host, LAN, RS-232, Digital I/O Опция: цифровой порт GPIB |
||||
| Весогабаритные параметры | Габаритные размеры | 239 мм(W) x 157 мм(H) x 418 мм(D) | |||
| Вес | 9,75 кг | ||||
| Питание | переменный ток (50 Гц...60 Гц) 100 В±10%, 115 В±10% 220 В±10%, 230 В±10% (макс 250 ВAC) |
||||
Источник питания
Кабель питания
Кабель USB
Предохранитель
Краткое руководство по эксплуатации
