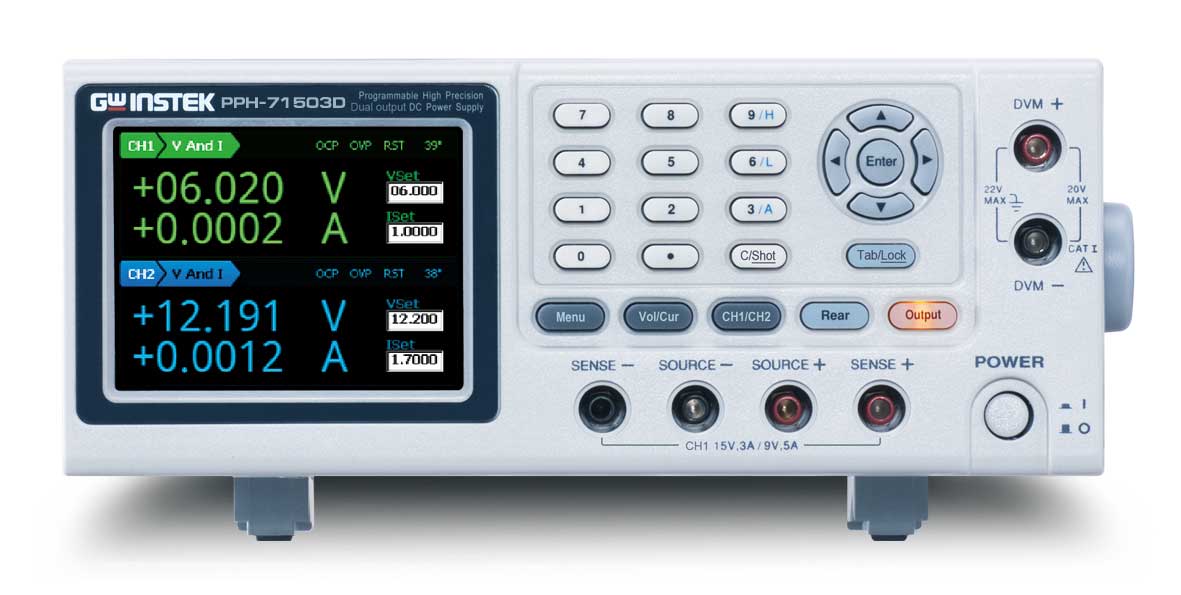

Программируемый источник питания PPH-71503D

  • Программируемый источник питания PPH-71503D

    /images/all/3/13208/big/img_5.jpg

    jijijij

    Программируемый источник питания PPH-71503D
  • PPH-71503D

    /images/all/3/13208/big/img_14.jpg

    PPH-71503D

    PPH-71503D

ЦЕНА: 215 784 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
GW Instek


Страна производитель: Тайвань Тайвань

Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Особенности источника питания постоянного тока прецизионного программируемого - PPH-71503D:



  • Два независимых канала: канал 1 (два диапазона U/I 0…15 В / 0-3 А или 0… 9 В / 0-5 А), макс. вых. мощность 45 Вт; канал 2 ( 0 …12 В/ 0-1,5 А), макс. выходной мощность 18 Вт.;
  • Функция SEQUENCE: программирование профиля U/I для последовательного вывода на выходе до 1000 шагов с регулируемой амплитудой напряжения, тока и длительности (1 мс …3600 сек с разреш. 1 мс);
  • Функция ЭМУЛЯЦИЯ: моделирование реальной батареи с эмуляцией выходного импеданса, программирование внутр. переменного сопротивления (0,001…1,000 Ом/ разреш. 1 мОм);
  • Режим стабилизации тока и напряжения (CC/ CV);
  • Макс. разрешение: 1 мВ/ ток 0,1 мкА для диапазона 5 мА;
  • Высокое быстродействие (tнараст. 0,2 мс/ tсп 0,3 мс), отклик на изменение Uвых <40 >
  • Малый уровень пульсаций (≤ 1 мВ скз);
  • Встроенный вольтметр: 0…20 В (± 0,05%+3 мВ);
  • Режим приемника тока (максимально поглощаемый ток до 3,5 А/ канал 1);
  • Измерение импульсного тока (tи 33,3 мкс…833 мс), большой период интеграции (до 60 с), вычисление импульсного тока с усреднением (1…100), глубина памяти внутр. буфера 64К (динамический режим);

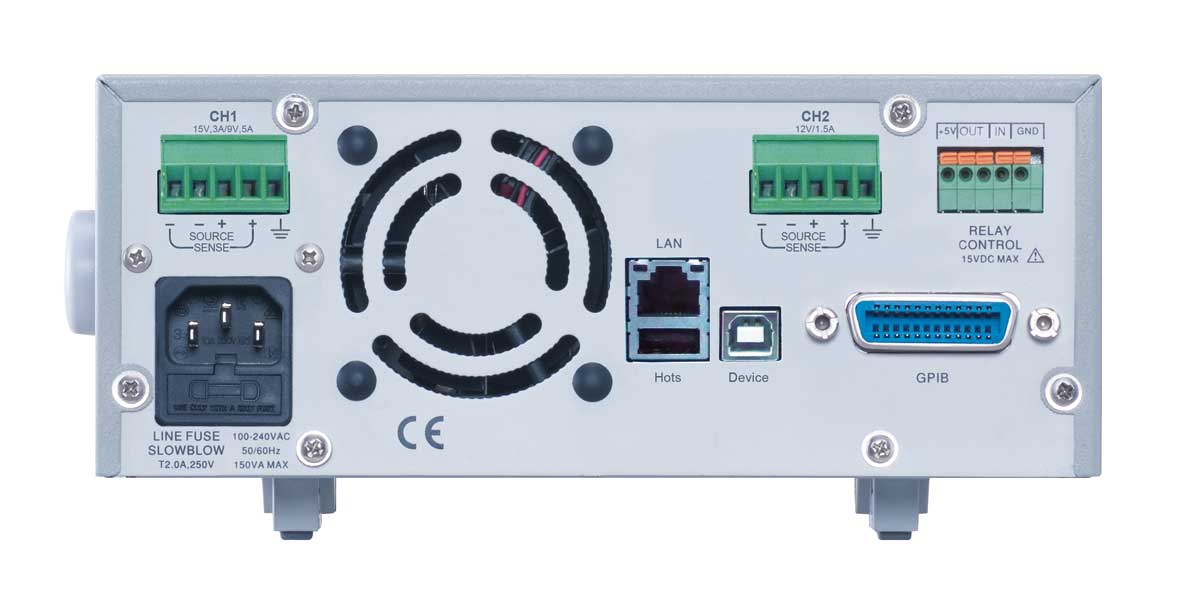

  • Выходные гнезда на передней и задней панели (Канал 1);
  • Функция блокировки кнопок управления;
  • Внутренняя память (запись/ вызов): 5 ячеек для сохранения настроек , 5 ячеек для сохранения статуса ИП при включении;
  • Интерфейсы управления: USB / LAN / GPIB;
  • Защита питаемого объекта от повреждения при 4-х пр подключении, защита от КЗ, перегрузки по току, от перенапряжения, и перегрева;
  • Малошумящая интеллектуальная система охлаждения;
  • Управление: драйвера LabView, программа управления.



Технические характеристики источника питания постоянного тока прецизионного программируемого - PPH-71503D:



Характеристики Параметры Значения
    кан 1 кан 2
Установка напряжения
на выходе
Диапазон Uвых Низкий диапазон (LV): 0...9 В;
Высокий диапазон (HV): 0...15 В
0...12 В
Программируемое разрешение 2,5 мВ
Разрешение измерения 1 мВ
Погрешность установки (программная) ±(0,05%+10 мВ)
Погрешность измерения (по встроенному индикатору) ±(0,05%+3 мВ)
Время нарастания Uвых 0,2 мс  (10%-90%)
Время спада Uвых 0,3 мс  (90%-10%)
стабилизация напряжения
(CV)
Нестабильность ≤ 0,01%+2 мВ при изменении тока нагрузки
≤ 0,5 мВ при изменении напряжения питания
Уровень пульсаций и шум ≤ 3мВср.кв..  в диапазоне частот  0 Гц … 1 МГц
≤ 8 мВпик-пик   в диапазоне частот  20 Гц … 20 МГц
Время переходного процесса
(при изм. нагрузки на 1000%)
<40 >
<50 >
<80 >
Установка тока
на выходе
Диапазон Iвых Низкий диапазон (LV): 0...5 А;
Высокий диапазон (HV): 0...3 А
0...1,5 А
Программируемое разрешение 1,25 мА (на пределе 5 А) 1,25 мА (на пределе 1,5 А)
  0,125 мА на пределе 500 мА
  1,25 мкА на пределе 5 мА
Разрешение измерения 100 мкА на пределе 5 А;                 100 мкА на пределе 1,5 А
  10 мкА на пределе 500 мА
  0,1 мкА на пределе 5 мА
 Погрешность установки
(программная)
±(0,16%+5 мА) на пределе 5 А ±(0,16%+5 мА) на пределе 1,5 А
±(0,16%+ 0,5 мА) на пределе 500 мА
±(0,16%+ 5 мкА) на пределе 5 мА
Погрешность измерения (по встр. индикатору) ±(0,2% +400 мкА) на пред. 5 А ±(0,2% +400 мкА) на пред. 1,5 А
±(0,2% +100 мкА) на пределе 500 мА
±(0,2% +1 мкА) на пределе 5 мА
стабилизация
тока
(CC)
Нестабильность ≤ 0,01%+1 мА при изменении тока нагрузки
≤ 0,5 мА при изменении напряжения питания
Температурный коэфф. 0.1х норм. Значения/ °C
Режим
вольтметра
(DVM)
Диапазон измерения 0...+20 В пост.
Входной импеданс 20 МОм
Разрешение 1 мВ
Погрешность измерения ±(0,05%+3 мВ)
Макс. вх. напряжение - 3 В;  +22 В
Режим  приемника тока  (sink) Поглощаемый ток Кан1 3,5A (при Uвых ≤ 4 В);  3,5А*0,25А/ U  (при Uвых 4…15 В)
Поглощаемый ток Кан2 2A (при Uвых ≤ 5 В);    2А*0,1А/ U  (при Uвых 5…12 В)
Режим  измерения импульсного тока Уровень запуска 5 мА...5 А с шагом 5 мА 5 мА...1,5 А с шагом 5 мА
Задержка запуска 0...100 мс с шагом 10 мкс. Внутренняя задержка запуска 25 мкс
Период интеграции 33,3 мкс...833 мс  с шагом 33,3 мкс
Число усреднений показаний 1…100  (программно до 5.000 при ДУ с помощью ПК)
Количество выборок 64.000
Преоиод  Интеграции импульсных токов Период 840 мс…60 с
Шаг 16,7 мс/ 20 мс  (в зав. от частоты сети питания 60 Гц/ 50 Гц)
управление выходом Функции Вкл/ Выкл
Общие данные Память (запись/ вызов)
(энергонезависимая)
5 ячеек для профилей настроек   (Save / Recall)
5 ячеек для статусов питания при включении источника (Power On)
Дисплей Цветной графический ЖК-индикатор (диаг. 9 см, TFT)
Условия эксплуатации 0…40 °С, относ. влажность ≤ 80 %
Условия хранения -20…-70 °С, относ. влажность ≤ 70 %
Напряжение питания ~90 – 264В, 50/60Гц
Потребляемая мощность 160 ВА
Габаритные размеры (ШхВхГ) 222 × 86 × 363 мм
Масса 4,5 кг
Комплект поставки Руководство по эксплуатации, кабель питания, измерительные провода: GTL-117 (х1), GTL-204 (х1), GTL-203A(х1)
Введите число *


Введите число *
