Тип оборудования: Ультразвуковая линия

Производитель: Александра-Плюс

Модель: МО-607

Гарантия: 1 год

Описание:

Ультразвуковая линия МО-607 предназначена для очистки изделий и деталей сложной формы от поверхностных загрязнений в водных растворах технических моющих средств. При работе ультразвуковых излучателей в моющем растворе возникает эффект кавитации и акустические течения, которые воздействуют на поверхность изделий, погруженных в моющий раствор, разрушая и удаляя загрязнения.

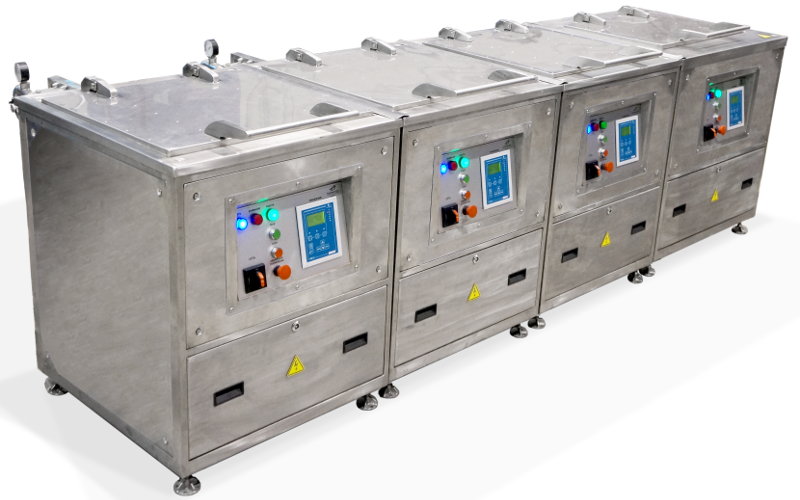

Линия состоит из четырёх модулей: двух ультразвуковых ванн (для очистки в моющем растворе и ополаскивания в чистой воде), ванны промывки с барботажем и модуля сушки. Очищаемые изделия загружаются в специальные корзины, входящие в комплект поставки, и помещаются последовательно в ванны и модуль сушки.

Каждая ультразвуковая ванна представляет собой прямоугольную сварную ёмкость из нержавеющей стали с переливным карманом, покрытую тепло-звукоизолирующим материалом, установленную на каркас со съёмными панелями из нержавеющей стали. Сверху ванна закрывается откидной крышкой с тепло-звукоизоляцией.

В дно ванны встроены 12 ультразвуковых излучателей, акустически развязанных с ёмкостью прокладкой. Заданная температура моющего раствора поддерживается с помощью ТЭНа и датчика температуры. Уровень жидкости также контролируется датчиком.

Во время работы моющий раствор непрерывно циркулирует при помощи насоса. Избыток жидкости сливается в переливной карман, где установлена корзинка для фильтрующего материала для грубой очистки. Из кармана раствор забирается насосом и через фильтр тонкой очистки подаётся обратно в ванну. Насос и фильтр размещены на отдельной стойке рядом с ванной.

Ванна промывки с барботажем имеет схожую конструкцию, но вместо ультразвуковых излучателей на её дне находится барботёр, через который в воду подаётся сжатый воздух из внешнего источника. Система подачи воздуха включает в себя электромагнитный клапан и фильтр-регулятор для очистки воздуха и установки необходимого давления.

Модуль сушки размещается в корпусе, аналогичном корпусам ультразвуковых ванн. Очищенные изделия сушатся горячим воздухом с помощью ТЭНов и термостойких вентиляторов. Температура воздуха контролируется датчиком.

Электрооборудование каждого модуля размещено на выдвижных панелях в нижней части корпуса. Пульты управления на базе промышленного контроллера вынесены на передние панели модулей.

Технические характеристики ультразвуковой линии МО-607:
