Тип оборудования: Приспособление для измерений смещений кромок и глубины подрезов

Производитель: НДТ-КЛАб

Модель: RFT ПИГП

Гарантия: 1 год

Описание приспособления RFT ПИГП:

Устройство предназначено для визуального и измерительного контроля основного материала и сварных соединений при изготовлении, строительстве, монтаже, ремонте, реконструкции, эксплуатации, техническом диагностировании устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах, а также для измерения глубины несплошностей (дефектов) поверхности основного металла (раковин, задиров), сварных соединений (подрезов, чешуйчатости, межваликовых западаний).

ОСОБЕННОСТИ RFT ПИГП

• Установочные планки и обе иглы (заостренные насадки) выполнены из нержавеющей стали
• По выбору заказчика устройство может поставляться с короткой (65 мм) или с длинной (100 мм) планкой, а также с обеими планками
• Устройство упаковано в качественный кейс с ложементом под комплектующие

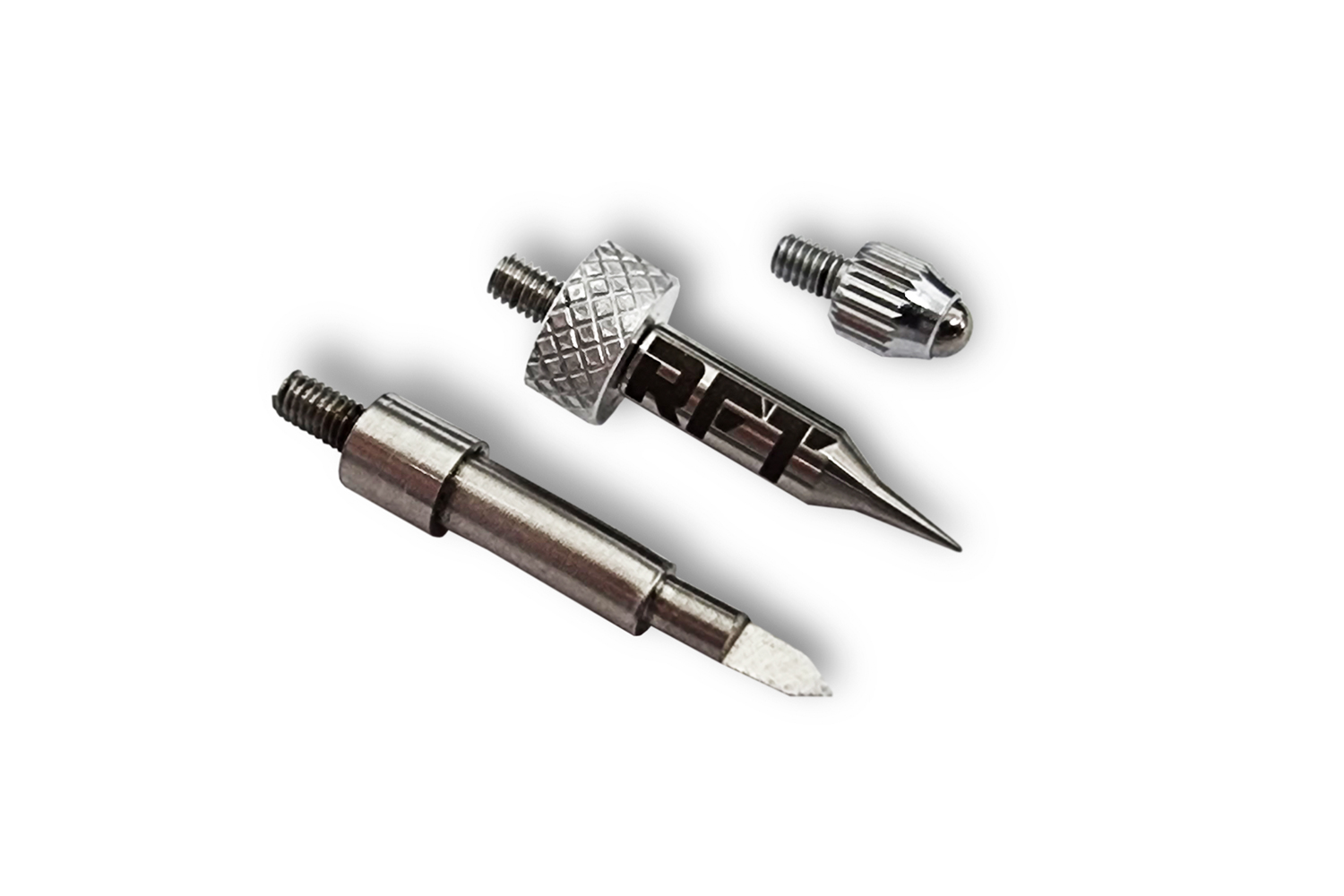

• В комплекте три измерительные насадки (закругленная, заостренная, игла-RFT с углом заточки 14°)
• Измерительная насадка игла RFT используется для высокоточных измерений узко стянутых подрезов, межваликовых западаний, механических повреждений около шовной зоны сварных соединений, а также для измерения узких рисок разного характера и направления, полученных как при производстве, так и эксплуатационных работах. Игла изготовлена из нержавеющей стали с углом заточки 14°, что позволяет в отличии от аналогов производить измерения несплошностей (дефектов) с минимально возможным раскрытием

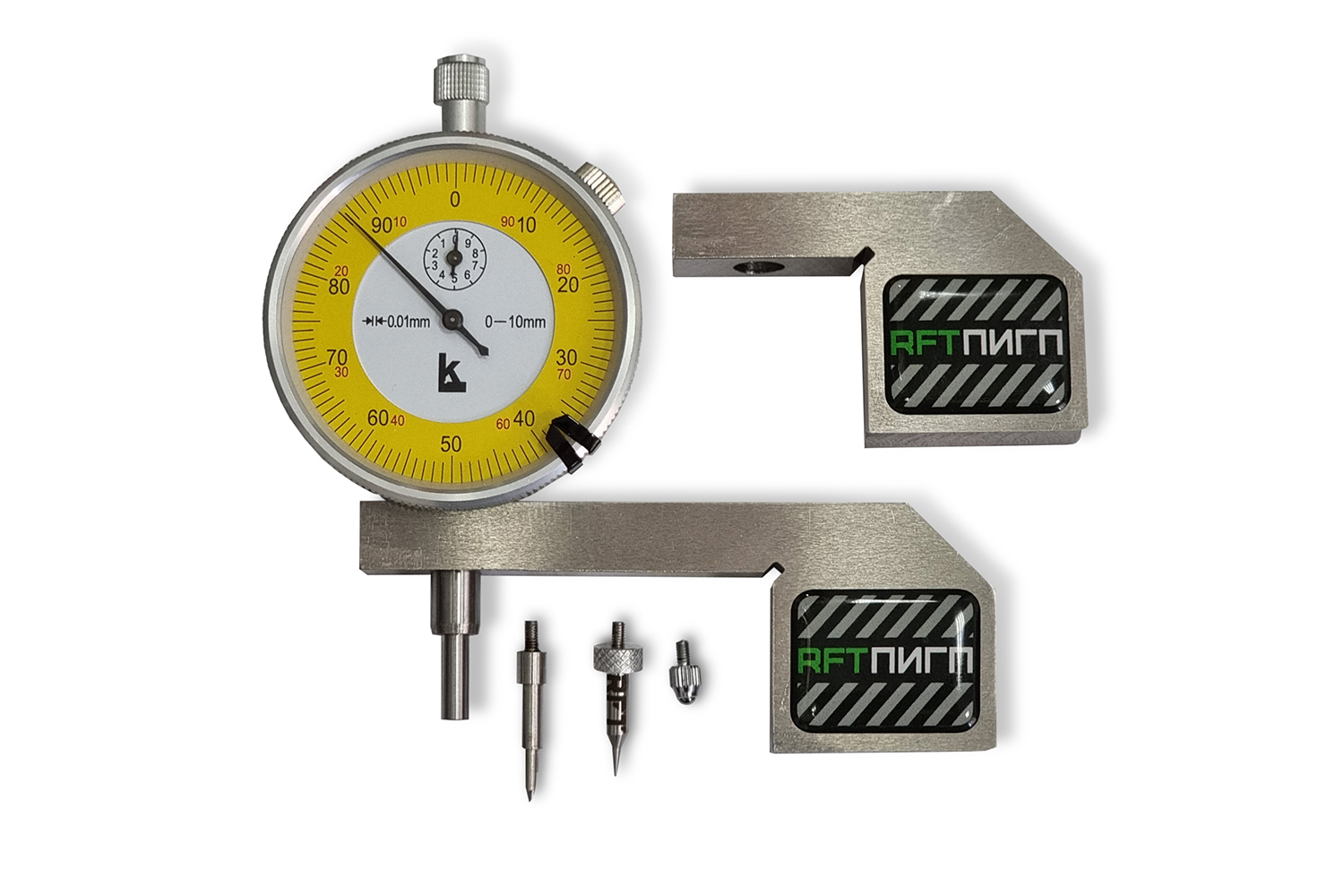

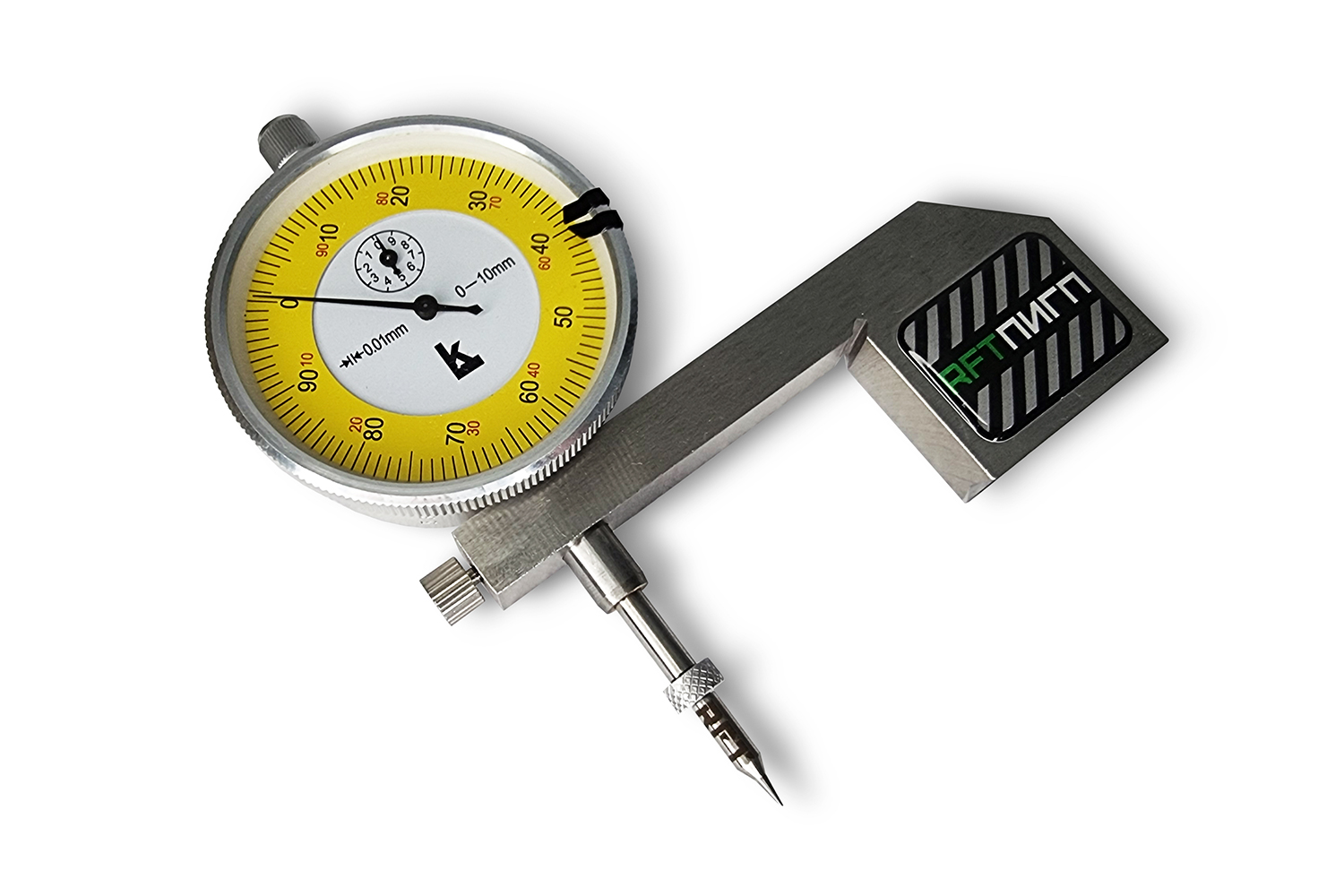

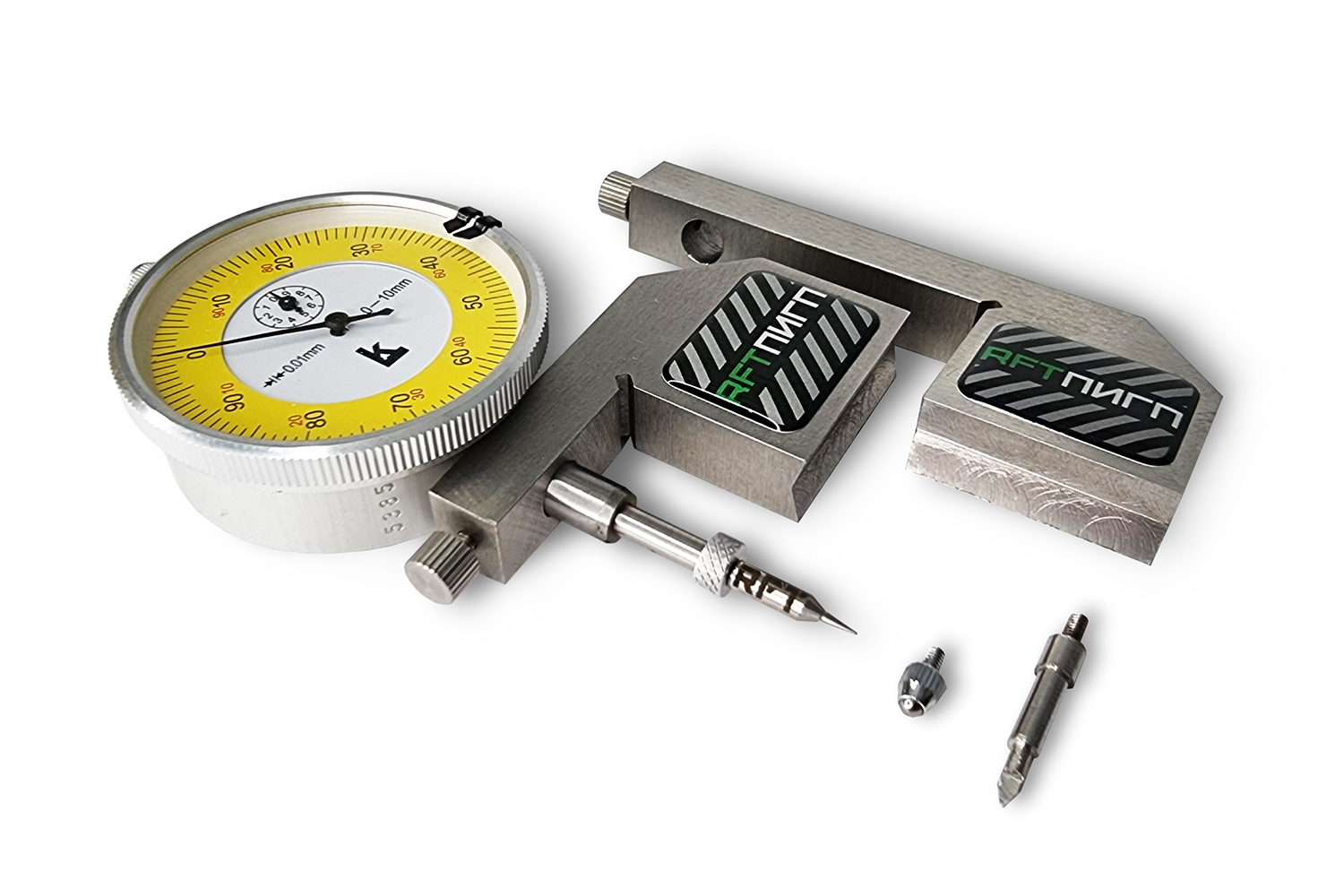

Приспособление состоит из трех частей: Индикатора часового типа ИЧ-10, установочной планки для позиционирования устройства на контролируемых изделиях и измерительной насадки. В комплект входит три насадки.
Конструктив установочной планки выполнен таким образом, чтобы обеспечить устойчивое положение при проведении измерений на трубах с наружным диаметром от 219-1420 мм включительно.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЯ ГЛУБИНЫ ПОДРЕЗОВ ИГП
