Электронный уровень Talyvel 6

  • Электронный уровень Talyvel 6

    /images/all/3/14892/big/img_5.jpg

    jijijij

    Электронный уровень Talyvel 6
  • /images/all/3/14892/big/img_14.jpg

  • /images/all/3/14892/big/img_16.jpg

    1

  • /images/all/3/14892/big/img_18.jpg

    1

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
TAYLOR HOBSON


Страна производитель: Великобритания Великобритания

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению TAYLOR HOBSON
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Электронный уровень Talyvel 6

Тип оборудования: Электронный уровень

Производитель: Taylor Hobson

Серия: Talyvel

Модель: Talyvel 6

Описание: прибор для измерений угла наклона поверхностей.

Гарантия на электронный уровень Talyvel 6: 1 год.







Назначение прибора:



Быстродействующий, точный и беспроводной прибор, обеспечивающий выполнение разнообразных высокоточных измерений в широком диапазоне промышленного применения.

Получившие всеобщее признание как наилучшие в своей области, системы электронных уровней Talyvel производства фирмы Taylor Hobson обеспечивают выполнение разнообразных высокоточных измерений в широком диапазоне промышленного применения. Данные системы сочетают в себе исключительно высокую точность, непревзойденную стабильность и повторяемость результатов с быстродействием и удобством в эксплуатации.

Дифференциальный прибор Talyvel представляет особую ценность в таких областях применения, как измерение относительной деформации в зданиях, производство и сборка прецизионных станков, где может возникать вибрация, а также мониторинга скручивания или изгиба движущихся поверхностей, например, в судовых двигателях или в оборудовании нефтедобывающих платформ.

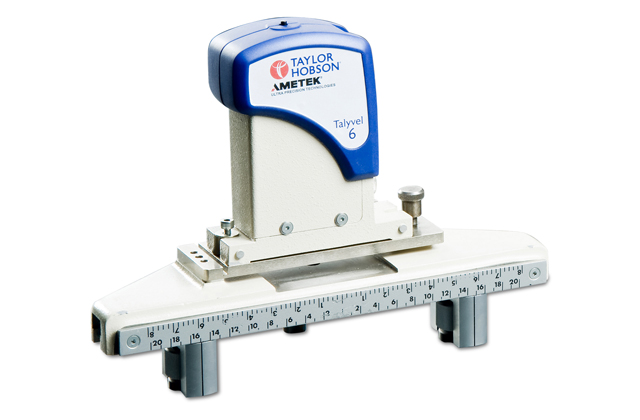

Базовая система Talyvel 6

Данное компактное устройство обеспечивает стабильные измерения высокой точности. Его маятниковый датчик подвешен на тонкой проволоке; для снижения воздействия механической вибрации во время измерений также обеспечивается амортизация датчика за счет силиконового масла. Встроенные электронные схемы обеспечивают непосредственное взаимодействие прибора Talyvel с ПК через входящий в поставку USB-кабель либо через беспроводной USB-адаптер, приобретаемый отдельно.



Дифференциальная система Talyvel 6

Для измерения разности в наклоне двух поверхностей, а также их отклонения от абсолютного уровня предлагается дифференциальная система, для чего через интерфейс компьютера можно осуществлять управление двумя блоками уровня (A и B). Вывод на дисплей результатов от каждого из блоков уровня и их дифференциального значения определяются выбором A, B или A-B. Дифференциальный прибор Talyvel представляет особую ценность в таких областях применения, как измерение относительной деформации в зданиях, производство и сборка прецизионных станков, где может возникать вибрация, а также для мониторинга скручивания или изгиба движущихся поверхностей, например, в судовых двигателях или в оборудовании нефтедобывающих платформ. Talyvel 6, имеющий в составе своего блока уровня компактный высокостабильный маятниковый датчик и связанный непосредственно с планшетным или портативным ПК со специализированным программным обеспечением, быстро и точно дает показания абсолютного и относительного угла наклона. Прибор прост в калибровке и эксплуатации и имеет высокое быстродействие измерения. Блок уровня прибора Talyvel можно располагать удаленно от компьютера, например, в стесненных условиях или в местах с затрудненной видимостью. При этом компьютер устанавливается там, где с него легко считывать показания. Имеется также беспроводной вариант прибора, обеспечивающий большую свободу действий. Результаты измерений от системы Talyvel 6 выводятся на экран ПК. Дополнительно эти результаты можно протоколировать и в дальнейшем анализировать, используя программное обеспечение для анализа, разработанное фирмой Taylor Hobson (не входит в стандартную комплектацию).

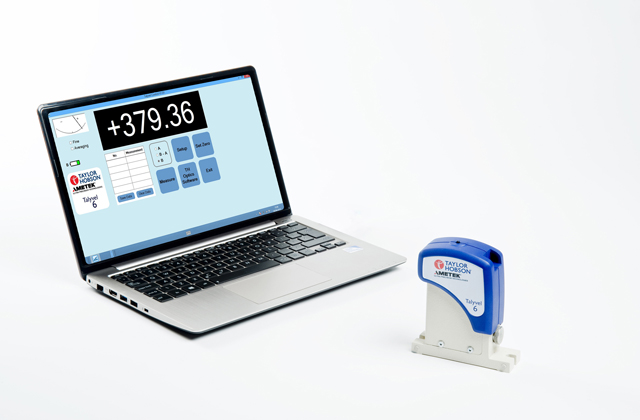

Беспроводной USB-адаптер (опционально)

Прибор Talyvel можно использовать в беспроводном режиме, добавив к нему специальный беспроводной приемник (не входит в стандартную комплектацию), подключаемый к компьютеру через USB-порт и имеющий дальность приема до 10 метров.





Комплектующие Talyvel:

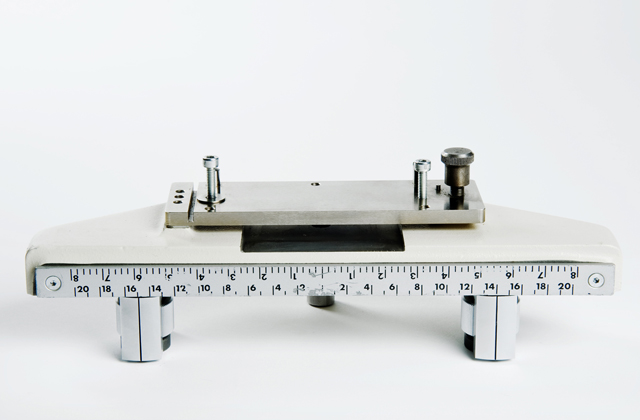

1. Регулируемая база

Для измерения плоскостности по методу сетки или по методу Union Jack, а также для измерения прямолинейности данную комплектующую деталь можно установить на требуемый шаг длиной до 200 мм. Деталь является базой для блока уровня прибора Talyvel 6 и имеет самовыравнивающиеся опорные пластины, регулируемые по градуированной шкале. Для установки блока уровня в абсолютно горизонтальное положение предусмотрено регулирование наклона.

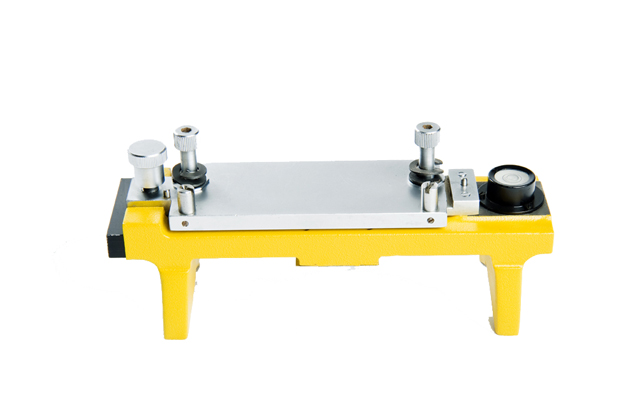

2. База блока

Данная база длиной 300 мм позволяет установить блок уровня вдоль цилиндрических объектов (например, для измерений на валках стана или мельничных вальцах, а также трубах).

3. Прямоугольная база

Выполнение измерений на вертикальных поверхностях облегчается при использовании данного упрощенного варианта прямоугольной коробчатой рамы, преимуществом которой является значительно сниженный вес.

4. Накладная база

Это комплектующее изделие позволяет устанавливать Talyvel 6 на микровыравнивающий телескоп фирмы Taylor Hobson с целью формирования истинно горизонтальной визирной линии.

5. Пузырьковая ампула

Данную прочную пузырьковую ампулу можно устанавливать на любую из вышеупомянутых комплектующих баз на место блока уровня прибора Talyvel; этим обеспечивается простой и экономичный способ выставления и проверки угла и уровня. Она имеет чувствительность 5 секунд (0,025 мм/ метр) на деление.

6. Генератор малых углов TA48

Пользователи могут самостоятельно осуществлять калибровку своих приборов Talyvel с помощью генератора малых углов TA48. Он состоит из коромысла, закрепленного с одного конца на роликах; другой конец может сдвигаться на известную величину посредством микрометрического барабана большого диаметра, упорный стержень которого давит вертикально на стальной шар, установленный на базе. На коромысло опирается небольшая плата с регулируемыми v-образными вырезами для проверки приборов Talyvel или пузырьковых ампул. Данное изделие можно также использовать для поверки автоколлиматоров.







Технические характеристики:





Диапазон

±1600 секунд (+/-600 секунд аттестованный)

Наиболее высокая точность в диапазоне +/-10с

0,2 секунды

Точность по центральной области +/-100 с

+/-1 секунда

Точность по полной площади +/-600 с

+/-4 секунды

Разрешающая способность

0,01 секунды

Дисплей с программным обеспечением в аналоговой системе

Диапазон ±600 секунд с возможностью переключения на диапазон «высокой точности» (±10 секунд)

Время срабатывания

Время стабилизации дисплея 2 секунды

Ресурс батарей Talyvel

Не менее 10 часов непрерывного использования из полностью заряженного состояния

Рабочая температура

От −5°С до +40°С

Температура хранения (прибор без батарей)

От −10°С до +40°С

Длина стандартного USB-кабеля

3 метра

Электропитание через ПК

110 В, 120 В, 220 В, 240 В, 50/69 Гц

Габаритные размеры блоков уровня t База

t Высота

t Вес блока уровня

100 мм х 32 мм 115 мм 0,75 кг

Беспроводное устройство

t Используемая частота

t Используемый протокол t Диапазон

Диапазон от 2,405 до 2,48 Гц MiWi

≤ 10 метров
