Описание шаблона WG 5:

Универсальный измеритель сварных швов WG 5 предназначен для проведения визуального и измерительного контроля.

Шаблон WG 5 предназначен для контроля качества сварных швов в котлах, мостах, химических аппаратах, машинах, в кораблестроении и сосудах высокого давления и широко нашли свое применение в областях как:

• Объекты котлонадзора;
• Системы газоснабжения (газораспределения);
• Подъемные сооружения;
• Объекты горнорудной промышленности;
• Объекты угольной промышленности;
• Оборудование нефтяной и газовой промышленности;
• Оборудование металлургической промышленности;
• Оборудование взрывопожароопасных и химически опасных производств;
• Объекты железнодорожного транспорта;
• Объекты хранения и переработки зерна;
• Здания и сооружения (строительные объекты).

Технические характеристики:

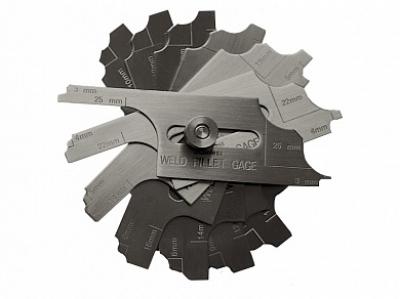

Измеритель для сварных соединений WG5 состоит из 7-ми лепестков. Каждый из лепестков имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва. Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным.

• Материал – нержавеющая сталь
• Диапазон контролируемых катетов сварного шва – 3-25 мм
• Погрешность - ± 0,5 мм

Комплект поставки:

• Универсальный измеритель для сварных соединений WG 5 - 1шт.
• Паспорт- 1шт.
• Свидетельство о калибровке - 1шт.
• Упаковочная тара - 1шт.
