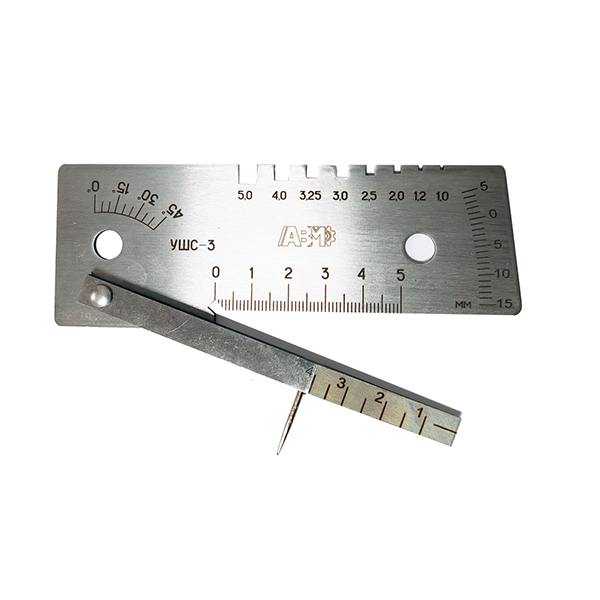

Универсальный шаблон сварщика УШС-3
Универсальный шаблон сварщика УШС-3 представляет собой профессиональный инструмент для измерений, предназначенный для оперативной проверки качества сварных соединений. Он используется при визуально-измерительном контроле (ВИК) и помогает быстро оценивать основные геометрические характеристики швов, а также своевременно обнаруживать отклонения в ходе сварочных работ.
С его помощью можно измерять:
параметры подготовки кромок: угол разделки и притупление;
характеристики сварного шва: ширину и высоту усиления как стыковых, так и угловых соединений;
возможные дефекты: смещение кромок, глубину подрезов и западаний между валиками, выпуклость и вогнутость корня шва;
дополнительные показатели: зазор между деталями и диаметр используемых электродов.
Шаблон УШС-3 имеет прочное и компактное исполнение (130×45×16 мм, вес 0,18 кг) и изготовлен из нержавеющей стали, что обеспечивает его устойчивость к износу и длительный срок службы даже в условиях промышленной эксплуатации.
Правила эксплуатации УШС-3
Чтобы сохранить точность измерений и работоспособность инструмента, следует придерживаться следующих рекомендаций:
соблюдать температурный диапазон эксплуатации и хранения от −45 °C до +45 °C;
защищать инструмент от механических повреждений, включая удары и падения, а также от коррозии;
после использования очищать шаблон от загрязнений; при необходимости допускается его промывка в бензине с последующей протиркой мягкой тканью.
Технические характеристики УШС-3:
Название измерений
Диапазон измерений
Цена деления
Погрешность
Глубина контролируемых дефектов шва, мм
0-15
1
±0,5
Высота усиления контролируемого шва, мм
0-5
1
±0,5
Высоты притупления и ширины шва, мм
0-50
1
±0,15
Зазор между свариваемыми деталями, мм
1-4
0,5
±0,25
Углы скоса кромок, град.
0-45
5
±2,5
Диаметр электродов, мм
1; 1,2; 2; 2,5; 3; 3,25
±0,1
4; 5
±0,3
Материал: Нержавеющая сталь.
Габариты: 130×45×16 мм.
Масса: 0.18 кг.
Ресурс: Не менее 10 000 циклов измерений.
Комплект поставки
Шаблон УШС-3
Паспорт на шаблон
Чехол
Сертификат калибровки универсального шаблона сварщика УШС-3 предоставляется за дополнительную оплату.
