SEVIRAL GS300CH – это инфракрасная камера оптической визуализации газа (ОВГ), позволяющая визуализировать и определять точное место метана и других летучих органических соединений (ЛОС). Эта камера значительно повысит безопасность рабочего персонала при проведении обследования по поиску утечек газа, поможет защитить окружающую среду, а также сохранит самый важный ресурс – время на проведение обследования.

SEVIRAL GS300CH можно использовать на объектах повышенной взрывоопасности такие как нефтеперерабатывающие, нефтехимические, химические, газоперерабатывающие и другие предприятия, связанные с нефтью и газом. Даже на предприятиях, занимающимися биогазом возможно использовать камеру SEVIRAL GS300CH.

Преимущества

Не нужно останавливать производство для того, чтобы провести диагностику. Обследование можно делать дистанционно с безопасного расстояния.

Повышает эффективность обследования объекта. Сокращает потери доходов за счет быстрого и эффективного обнаружения утечек газа на расстоянии.

Сокращает время обследования объекта. Камера позволяет быстро сканировать внушительную площадь без необходимости прерывания производственного процесса.

Помимо поиска утечек газа, с помощью камеры SEVIRAL GS300CH вы можете проводить стандартную тепловизионную съемку объекта, тем самым выполнять несколько задач одновременно.

Процесс обследования проходит на расстоянии, это снижает риск воздействия опасных газов на оператора.

Теперь обследование труднодоступных объектов для оператора не помеха. С внушительного расстояния вы можете провести осмотр объекта. А используя классические методы контроля труднодоступные объекты могут быть непосильны.

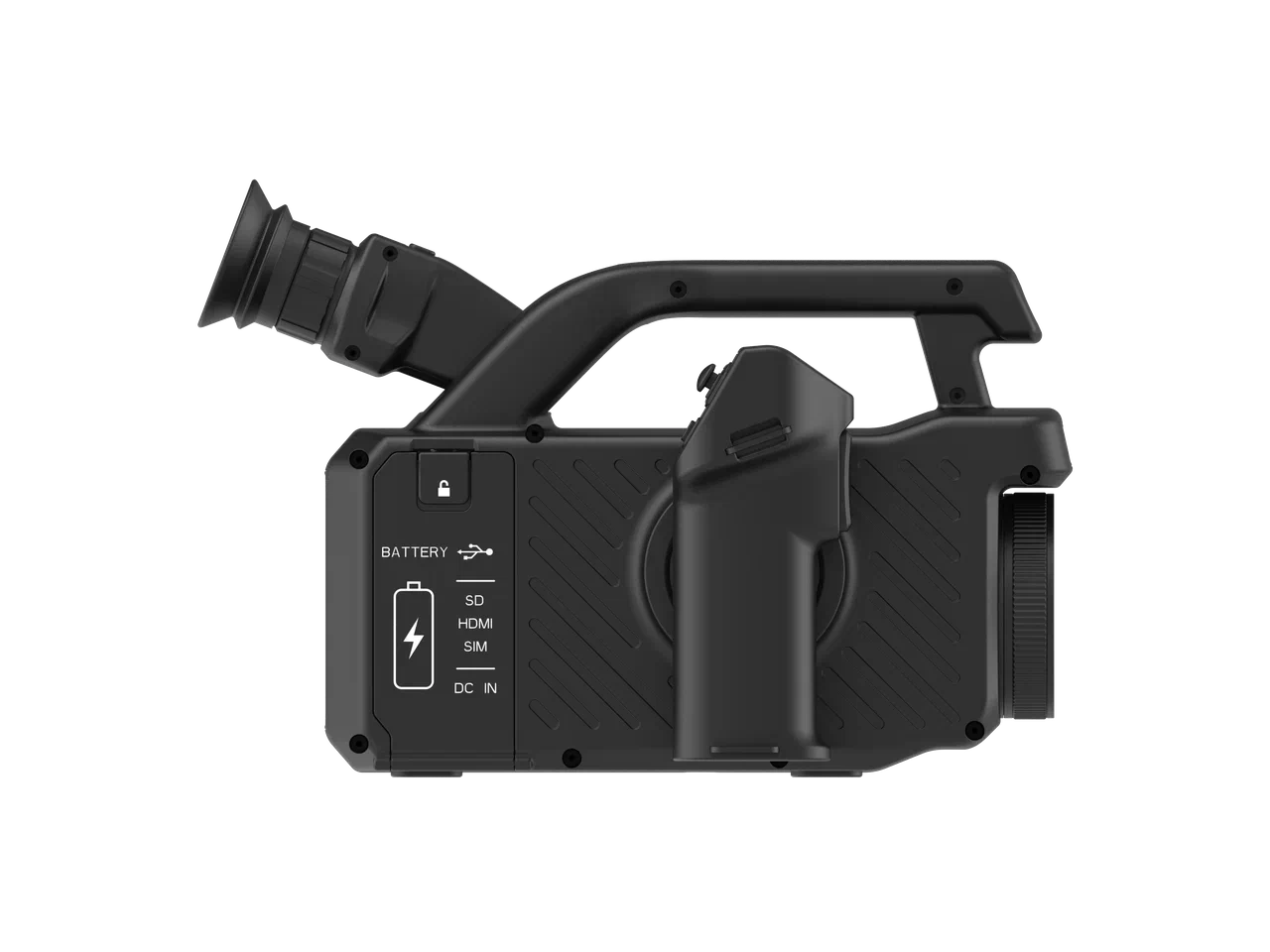

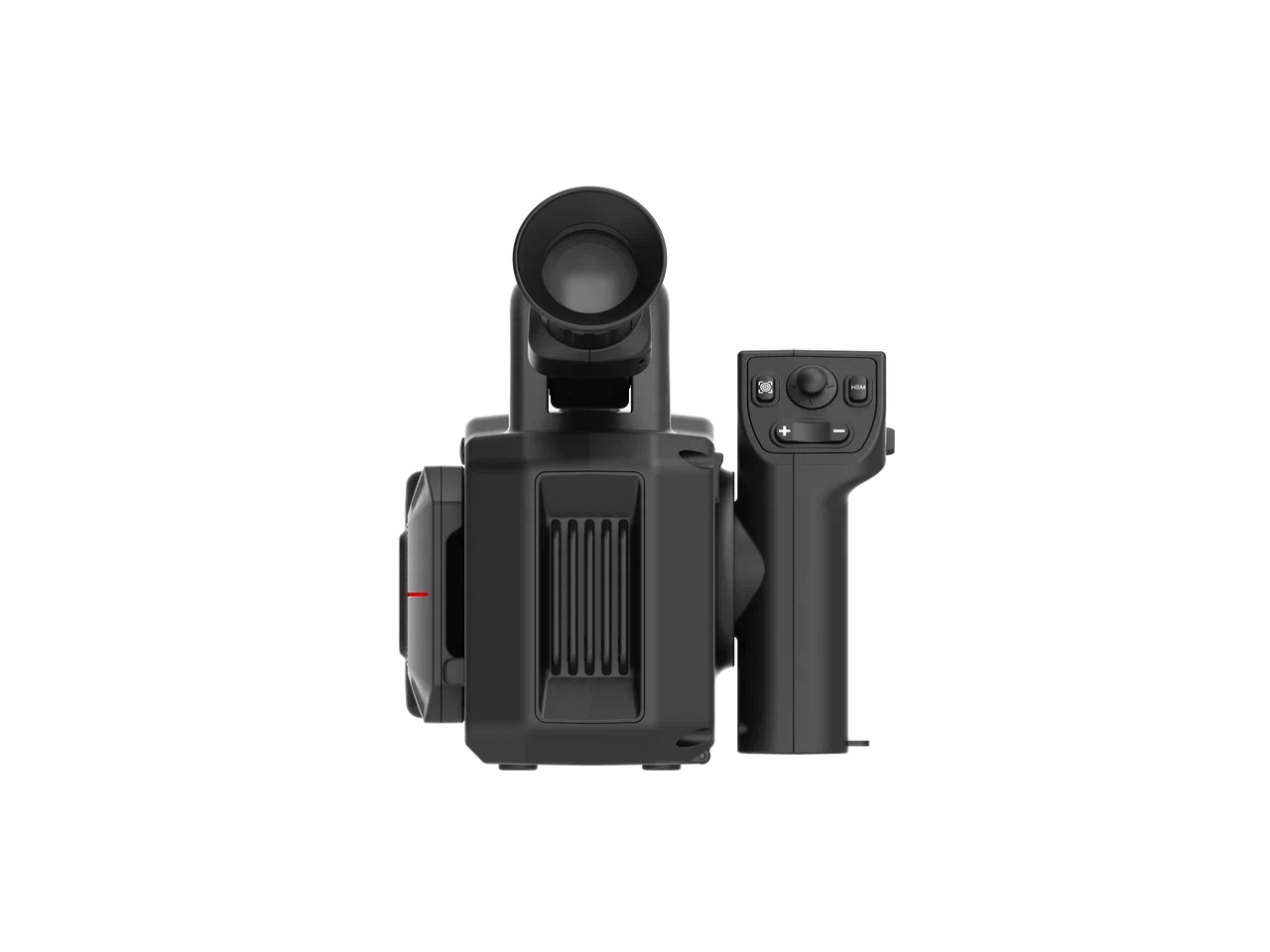

Камера имеет эргономичный дизайн. Благодаря поворотному дисплею, поворотной ручке и наклоняемому видоискателю процесс обследования будет комфортным в течение всего рабочего дня.

ИК-камеры оптической визуализации газа SEVIRAL GS300CH обнаруживает следующие газы углеводородной группы:

бензол, этанол, этилбензол, гептан, гексан, изопрен, метанол, МЭК, МИБК, октан, пентан, 1-пентен, толуол, ксилол, бутан, этан, метан, пропан, этилен, пропиленовый спирт и еще многие другие.

Более 400 соединений вы сможете обнаружить благодаря одной камере!

Наименование характеристики

Значение

GS300CH

Оптические данные

ИК разрешение

320x256 пикселей

Материал детектора

InSb (Антимонид индия)

Тепловая чувствительность / (NETD)

≤ 0,01 °С при 30 °С / <10 >

Чувствительность к газу

0,4 грамм в час CH4 с

расстояния 2 метра

Поле зрения

18°x14°

Минимальное расстояние фокусировки

0,5 м.

Пространственное разрешение (IFOV)

0,82 мрад

Частота кадров

25 / 50 Гц

Фокусировка

Ручная, автоматическая, электрическая

Возможность смены объективов

6°, 12°, 48°

Идентификация сменных объективов

Автоматическая

Информация об ИК-детекторе

Тип детектора

Матрица фокальной плоскости, охлаждаемый InSb

Спектральный диапазон

3,2 – 3,4 мкм

Обнаруживаемые газы

Любые газы с длиной волны

поглощения от 3,2 до

3,4 мкм, включая все ЛОС и

углеводороды. Более 400

соединений, таких как: метан,

этановая кислота, бензол,

бутадиен, бутен, бутан,

диметилбензол, этан, этилен,

этилбензол, окись этилена,

гексан, гептан, изобутилен,

изопропиловый спирт, изопрен,

метанол, метилэтилкетон

(MEK), октан, пентен, пропан,

пропанол

Информация о дисплее

Тип дисплея

Цветной сенсорный ЖК дисплей

Разрешения дисплея

640х480 пикселей

Размер дисплея

4,3 дюйма / 10,9 см

Видоискатель

Встроенный OLED, цветной с разрешением 1024х768 пикселей

Режимы изображений

Режимы изображения

ИК, газовый режим, видимый спектр, картинка в картинке, IMIX*, тепловое смешивание

*IMIX – режим повышенной детализации ИК изображения

Режим сверхвысокого разрешения

Поддерживается. Увеличение изображения в 4 раза

Измерение температуры

Диапазон измеряемых температур

От -20 °С до +410 °С

Погрешность измерения температуры

±2°C или ±2%

Анализ изображений

Изотерма

Ниже или выше заданной температуры

Настройки изображения

Цветовые палитры

10 штук (железо, радуга, черно-белая, и т.д.)

Системные настройки

Лазер

Лазерная указка, класс 2

Лазерный дальномер

Наличие

Дальность действия лазерного дальномера

От 0,01 до 40 метров

Точность лазерного дальномера

±1 % от измеренного расстояния

Хранение данных

Формат ИК изображений

.jpg / .png (радиометрические)

Формат видео

Н.264 (радиометрический)

Формат изображения в видимом спектре

.jpg

Цифровая камера

Фокус

Автофокус

Разрешение цифровой камеры

5 Мп

Подсветка

Встроенный двойной светодиодный фонарь

Интерфейсы передачи данных

Передача данных на ПК

Через USB

Wi-Fi

Передача изображения в режиме реального времени на мобильный телефон / компьютер через wi-fi

Bluetooth

Поддержка записи и воспроизведения с помощью Bluetooth гарнитуры

HDMI

Наличие Micro HDMI выхода

Объем памяти

Тип и объем SD карты

Высокоскоростная Micro SD-карта, 32 Гб

Система питания

Тип аккумулятора

Съемный литий-полимерный аккумулятор

Время работы тепловизора

Не менее 4 часов

Время зарядки

2 часа

Экологические данные

Степень защиты корпуса

IP54 (МЭК 60529)

Степень взрывозащиты

Ex ic IIC T4 Gc

Диапазон рабочих температур

От -20 °С до + 55 °С

Температура хранения

От -40°C до 70°C

Физические данные

Вес

2,7 кг.

Габариты

300х180х176 мм

Гарантия

Информация о поставке

Комплект поставки

• Тепловизионная камера – 1 штука
• Транспортировочный противоударный пластиковый кейс – 1 штука
• Аккумуляторная батарея – 2 штуки
• Двухсекционное зарядное устройство – 1 штука
• Блок питания для зарядного устройства – 1 штука
• SD-карта 32 Гб – 1 штука
• Кардридер – 1 штука
• Кабель micro HDMI – 1 штука
• Кабель USB – 1 штука
• Руководство по эксплуатации – 1 штука
• Сертификат заводской калибровки – 1 штука
• Технический паспорт – 1 штука

ГАЗ

Химическое название

Химическая формула

SEVIRAL GS300-CH

Acetic Acid

Acetic acid

C₂H₄O₂

H

Acetylene

Acetylene

C₂H₂

Acrolein

2-Propenal

C₃H₄O

Turpentine

Alpha-pinene

C10H16

H

Ammonia

Ammonia

NH₃

Benzene

Benzene

C₆H₆

H

1,3-Butadiene

1,3-Butadiene

C₄H₆

H

Butane

Butane

C4H10

H

Carbon dioxide

Carbon dioxide

CO₂

Carbon monoxide

Carbon monoxide

CO

Ethane

Ethane

C₂H₆

H

Ethyl alcohol

Ethanol

C₂H₆O

H

Acrylic acid

Ethyl ester

C₅H₈O₂

Ethyl hexyl acrylate

2-Ethylhexyl acrylate

C11H20O2

M

Ethylene

Ethylene

C₂H₄

M

Ethylene glycol

1,2-Ethanediol

C₂H₆O₂

M

Ethylbenzene

Ethylbenzene

C8H10

H

Ethylene oxide

Ethylene oxide

C₂H₄O

H

Formaldehyde

Methanal

CH₂O

M

Heptane

Heptane

C7H16

H

Hexane

Hexane

C6H14

H

Isoprene

Isoprene

C₅H₈

L

Methane

Methane

CH₄

H

Methanol

Methanol

CH₄O

H

MEK

2-Butanone

C₄H₈

M

Nitrogen trifluoride

Nitrogen trifluoride

F₃N

Nitrous oxide

Nitrous oxide

N₂O

Octane

Octane

C8H18

H

Pentane

Pentane

C5H12

H

Phenol

Phenol

C₆H₆O

M

Phosphine

Phosphine

H₃P

Propane

Propane

C₃H₈

H

Propylene

Propylene

C₃H₆

H

R11

Trichloromonofluoromethane

CCl₃F

R12

Dichlorodifluoromethane

CCl₂F₂

R13

Chlorotrifluoromethane

CClF₃

R13B1 (Halon 1301)

Bromotrifluoromethane

CBrF₃

R22

Chlorodifluoromethane

CHClF₂

R23

29% R-508 (trifluoromethane)

CHF₃

R123

Ethane, 2,2-dichloro-1,1, 1-trifluoro

C₂HCl₂F₃

R125

Pentafluoroethane

C₂HF₅

R134A

1,1,1,2-Tetrafluoroethane

C₂H₂F₄

R152a

1,1-Difluoroethane

C₂H₄F₂

R407C

R-32/125/134a (23%/25%/52%)

23% CH₂F₂ · 25% C₂HF₅ ·

52% C₂H₂F₄

R410A

R-32/125 (50%/50%)

50% CH₂F₂ · 50% C₂HF₅

R417A

R-125/134a/600 (46.6%/50%/3.4%)

46.6% C₂HF₅ · 50% C₂H₂F₄ ·

3.4% C₄H₁₀

R422A

R-125/134a/600a (85.1%/11.5%/3.4%)

85.1% C₂HF₅ · 11.5% C₂H₂F₄ ·

3.4% C₄H₁₀

R507A

R-125/143a (50%/50%)

50% C₂HF₅ · 50% C₂H₃F₃

R508a (61%)

Hexafluoroethane

C₂F₆

Sulfur dioxide

Sulfur dioxide

SO₂

Sulfur hexafluoride

Sulfur hexafluoride

SF₆

Toluene

Toluene

C₇H₈

H

Vinyl chloride

Vinyl chloride

C₂H₃Cl

L

Низкая чувствительность (<250 >

M

Средняя чувствительность (<150 >

H

Высокая чувствительность (<50 >
