Параметр

Значение

Основные характеристики

Пространственное разрешение (IFOV) со стандартным объективом

0,93 мрад, D:S 1065:1

Разрешение чувствительного элемента

640 × 480 (307 200 пикселей) или 1280 x 960 в режиме SuperResolution

Режим повышенного разрешения SuperResolution

Да, реализован в камере и в программном обеспечении. Многократная съемка и совмещение данных для 4-кратного увеличения количества пикселей и создания изображения с разрешением 1280 × 960

Система фокусировки MultiSharp™

Да, резкое изображение объектов на переднем плане и удаленных объектов во всей зоне обзора.

Автоматическая фокусировка LaserSharp®

Да, для стабильно резких изображений. В каждом. Отдельном. Случае.

Лазерный дальномер

Да, вычисляет расстояние до объекта для получения исключительно резких изображений и отображает значение на экране

Усовершенствованная ручная фокусировка

Да

Ударопрочный сенсорный экран

3,5 дюйма (горизонтально расположенный) 640 x 480 ЖК

Прочная, эргономичная конструкция для управления одной рукой

Да

Цифровое увеличение

2- и 4-кратное

Измерение температуры

Диапазон измеряемых температур (не калибруется ниже –10 °C)

от -20 °C и ниже до +800 °C (от -4 до 1472 °F)

Точность

±2 °C или 2 % (при номинальной температуре 25 °C, выбирается большее значение)

Тепловая чувствительность (тепловой эквивалент шума NETD)*

≤0,05 °C при температуре объекта 30 °C (50 мK)

Коррекция коэффициента излучения на экране

Да (по значению и по таблице)

Температурная компенсация отражения фона на экране

Да

Подстройка коэффициента передачи на экране

Да

Линейный маркер в реальном масштабе времени

Да

Возможность беспроводного соединения

С ПК, iPhone® и iPad® (iOS 4s и более поздние версии), Android™ 4.3 и выше, а также подключение через WiFi к ЛВС (при наличии)

Совместимость с приложением Fluke Connect®

Да, достаточно подключить тепловизор к смартфону, и сделанные снимки будут автоматически загружаться в приложение Fluke Connect для хранения и совместного использования

ПО Fluke Connect Assets, поставляемое по заказу

Да, привяжите изображения к оборудованию и создавайте наряды на производство работ. Можно легко сравнить разные типы измерений (механические, электрические или ИК-снимки), выполненные на одном участке.

Мгновенная выгрузка в систему Fluke Connect

Да, достаточно установить соединение между тепловизором и сетью WiFi здания, и полученные снимки будут автоматически передаваться в систему Fluke Connect для просмотра на смартфоне или ПК

Совместимость с приборами Fluke Connect

Да, тепловизор подключается к беспроводной сети, выбирает приборы, поддерживающие Fluke Connect, и выводит результаты их измерений на свой экран. Одновременная поддержка пяти соединений.

ПО Fluke Connect SmartView для стационарных ПК

Да

Технология IR-Fusion®

Да, добавляет различимые в видимом спектре подробности к инфракрасному изображению

Режим AutoBlend™

Добавляет подробности из изображения в видимом спектре к инфракрасному, полученному в режимах Min, Mid, Max, с постоянной подстройкой средствами программного обеспечения

Режим Picture-In-Picture (PIP — «картинка в картинке»)

Да

Встроенная цифровая камера (диапазон видимого света)

5 Мп

Объективы

Пространственное разрешение (IFOV)

0,93 мрад, D:S 1065:1

Зона обзора

34° (Г) × 24° (В)

Минимальное расстояние фокусировки

15 см (примерно 6 дюймов)

Технология IR-Fusion®

Режимы отображения «Картинка в картинке» и полноэкранный

Уровень и интервал

Быстрое автоматическое переключение между ручным и автоматическим режимами

Да

Быстрая автоматическая смена масштаба в ручном режиме

Да

Минимальный диапазон (в ручном режиме)

2,0 °C (3,6 °F)

Минимальный диапазон (в автоматическом режиме)

3,0 °C (5,4 °F)

Хранение данных и получение изображений

Возможности увеличения емкости памяти

Сменная карта памяти micro SD 4 ГБ, встроенная флеш-память 4 ГБ, возможность сохранения на USB-накопитель, выгрузка в облачное хранилище Fluke Cloud™ для длительного хранения

Механизм регистрации, просмотра и сохранения изображений

Возможность выполнения съемки, просмотра и сохранения изображений одной рукой

Форматы файлов изображений

Без радиометрических данных (.bmp) или (.jpeg) или с полными радиометрическими данными (.is2); для анализа файлов без радиометрических данных (.bmp, .jpg и .avi) программное обеспечение не требуется

Просмотр содержимого памяти

Просмотр в виде миниатюр и в полный размер

Программное обеспечение

Программное обеспечение Fluke Connect SmartView – это ПО с полным набором функций для анализа и составления отчетов с доступом к системе Fluke Connect

Форматы файлов, экспортируемых при помощи ПО Fluke Connect

Растровые изображения (.bmp), GIF, JPEG, PNG, TIFF

Голосовая аннотация

Максимальное длительность записи для одного изображения — 60 секунд, возможно прослушивание записи на камере; гарнитура Bluetooth поставляется по заказу, но не является обязательной

IR-PhotoNotes™

Да (5 изображений)

Текстовая аннотация

Да

Видеозапись

В стандартном формате и с радиометрическим данными

Форматы данных видео

Без радиометрических данных (MPEG-кодирование в формате .AVI) и с полными радиометрическими данными (.IS3)

Дистанционный просмотр изображений на дисплее

Да, трансляция изображения с дисплея тепловизора на ПК, смартфон или на ТВ-монитор. Через USB, точку доступа или сеть WiFi в программное обеспечение Fluke Connect на ПК; через точку доступа WiFi в приложение Fluke Connect на смартфоне или через HDMI на ТВ-монитор

Работа в режиме с дистанционным управлением

Да, с использованием программного обеспечения Fluke Connect SmartView или мобильного приложения Fluke Connect

Автоматическая регистрация (температура и интервал)

Да

Инструментальные средства MATLAB® и LabVIEW®

Эти программные платформы объединяют данные, видео и снимки в ИК-диапазоне с тепловизора для последующего анализа при проведении опытно-конструкторских работ

Батарея

Батареи (сменные, заряжаемые)

Две литиево-ионных «интеллектуальных» батареи с пятисегментным светодиодным индикатором для отображения уровня заряда

Время работы от батареи

2–3 часа от одной батареи (фактическое время работы зависит от настроек и режима использования)

Время заряда батареи

2,5 часа до полного заряда

Способ заряда аккумуляторной батареи

Двухсекционное зарядное устройство или заряд батарей непосредственно в тепловизоре. Дополнительное зарядное устройство от бортовой сети автомобиля (12 В)

Работа от сети переменного тока

Возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания

Энергосбережение

Выбираемые пользователем режимы пониженного энергопотребления и выключения

Цветовые палитры

Стандартные палитры

8: "Горячий металл", сине-красная, высококонтрастная, янтарная, янтарная инверсная, жидкий металл, градации серого, градации серого инверсная

Сверхконтрастные палитры Ultra Contrast™

8: «Горячий металл» Ultra, сине-красная Ultra, высококонтрастная Ultra, янтарная Ultra, янтарная инверсная Ultra, жидкий металл Ultra, градации серого Ultra, градации серого инверсная Ultra

Общие характеристики

Частота кадров

Исполнение с частотой 60 Гц или 9 Гц

Лазерный указатель

Да

Светодиодная подсветка (фонарик)

Да

Цветовая сигнализация (сигнализация температуры)

Высокая температура, низкая температура, изотермы (в пределах диапазона)

Измерение температуры в центральной точке

Да

Температура пятна

Маркеры горячих и холодных зон

Задаваемые пользователем маркеры зон

3 задаваемых пользователем маркера зон

Центральный прямоугольник

Расширяемый-сужаемый прямоугольник измерений с отображением МИН-МАКС-СРЕД температуры

Спектральный диапазон ИК

от 7,5 до 14 мкм (длинноволновый)

Диапазон рабочих температур

от –10 до +50 °C (от 14 до 122 °F)

Температура хранения

от –20 до +50 °C (от –4 до 122 °F) без батарей

Относительная влажность

от 10 до 95 % (без конденсации)

Безопасность

Защита от перенапряжения категории II, степень загрязнения 2 по ГОСТ 12.2.091-2012 (IEC 61010-1:2001)

Электромагнитная совместимость

Базовая электромагнитная обстановка по ГОСТ Р МЭК 61326-1-2014 CISPR 11: Группа 1, Класс A

Соответствие техническим стандартам Австралии (RCM)

ГОСТ Р МЭК 61326-1-2014

Соответствие нормам Федеральной комиссии по связи США

CFR 47, часть 15 подчасть B

Вибростойкость

0,03 g2/Гц (3,8 g), 2,5 g по ГОСТ 28203-89 (МЭК 68-2-6-82)

Ударопрочность

25 g по ГОСТ 28215-89 (МЭК 68-2-29-87)

Падение с высоты

2 метра (6,5 фута) со стандартным объективом

Габариты (В x Ш x Д)

27,7 x 12,2 x 16,7 см (10,9 x 4,8 x 6,5 дюйма)

Масса (с батареей)

1,04 кг (2,3 фунта)

Степень защиты корпуса

IP54 согласно IEC 60529 / ГОСТ 14254-96 (ограниченная защита от пыли; защита от водяных брызг с любого направления)

Гарантия

Два года (стандартная), возможны соглашения о расширенной гарантии

Рекомендуемый интервал калибровки

Два года (при нормальной эксплуатации и нормальной амортизации)

Поддерживаемые языки интерфейса

Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский

№

Наименование

Количество

1

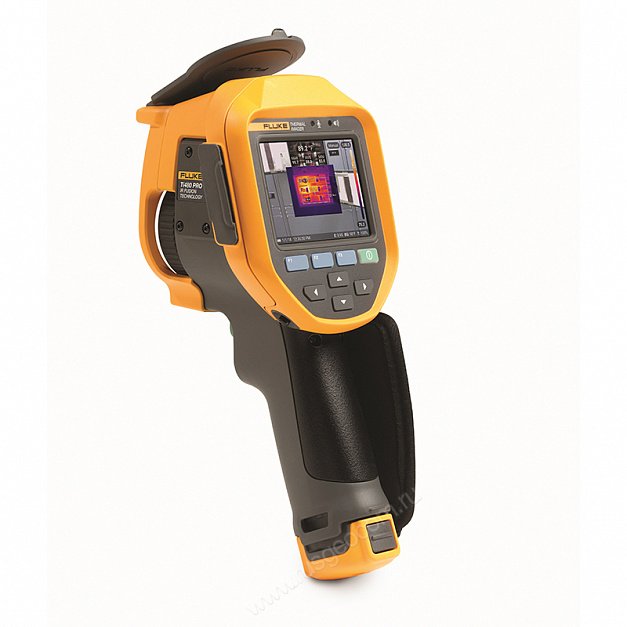

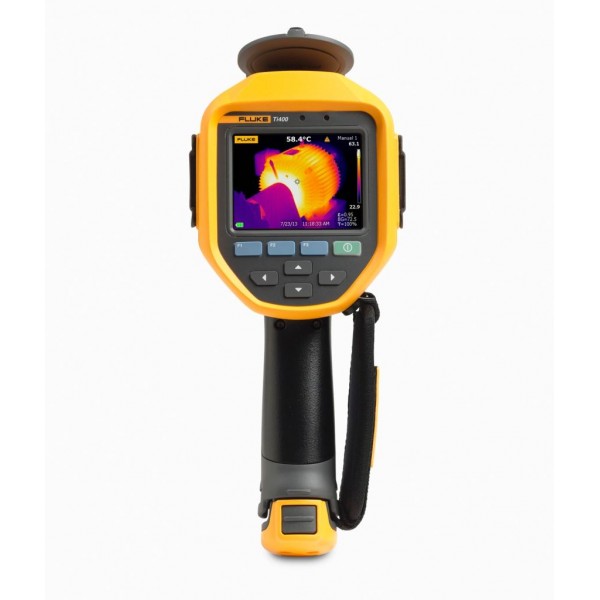

Тепловизор со стандартным инфракрасным объективом Fluke Ti480

1

2

Сетевой адаптер и зарядное устройство для аккумуляторных батарей (включая сетевые переходники)

1

3

Две надежных литий-ионных «интеллектуальных» батареи

1

4

Кабель USB

1

5

Кабель видеосигнала HDMI

1

6

Карта micro-SD 4 ГБ

1

7

Прочный жесткий футляр для переноски

1

8

Мягкий футляр для транспортировки

1

9

Регулируемый наручный ремешок

1

10

ПО Fluke Connect® SmartView® для стационарных ПК и руководство пользователя предоставляются путем бесплатной загрузки

1
