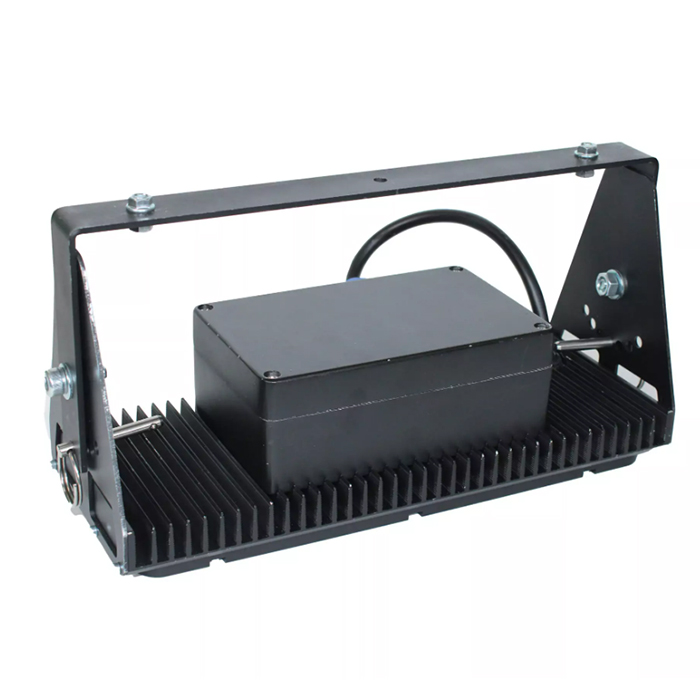

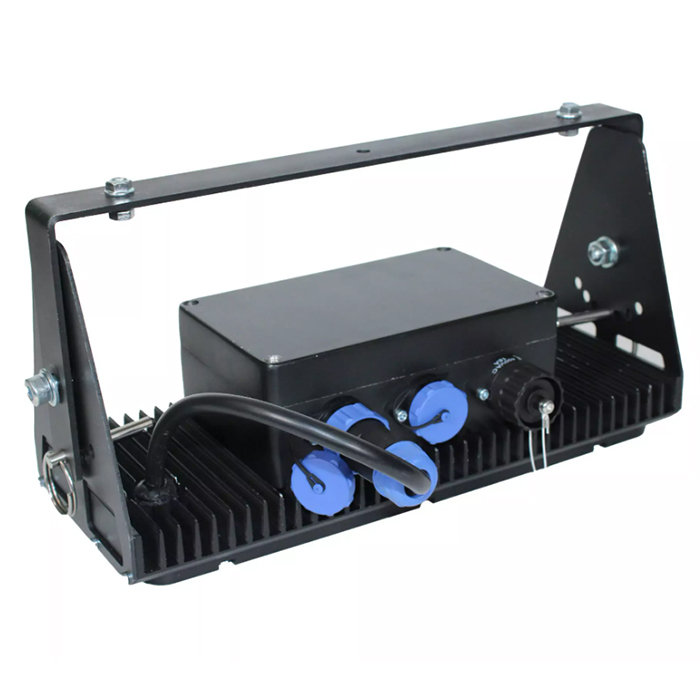

Светильник Тетра-М предназначен для источника УФ-излучения при проведении неразрушающего контроля изделий с использованием люминесцентных материалов, а также для источника белого света при работе с монохромными материалами (цветными пенетрантами и черным магнитным порошком).
Особенность светильника — возможность регулировки интенсивности как видимого, так и УФ-света в соответствии с требованиями ГОСТ 18442-80. На текущий момент на рынке нет аналогичных решений.
Эксплуатация
Светильник Тетра-М соответствует стандартам ГОСТ 56512-2015, ГОСТ 53700-2009 и РТМ 1.2А.020-2011. Все заявленные параметры интенсивности УФ-излучения относятся исключительно к А-спектру. Доля спектров B и C в сумме не превышает 0,1%, что делает его максимально безопасным для пользователя: интенсивность белого света в УФ-излучении составляет менее 20 лк.
Регулируемая интенсивность УФ-излучения до 6000 мкВт/см² и дополнительное излучение видимого света предоставляют широкие возможности для различных применений. Длина волны УФ-излучения составляет 365 нм, что гарантирует освещенность зоны контроля не менее 2000 мкВт/см².
Пик интенсивности УФ-света достигается сразу при включении светильника и сохраняется стабильным на протяжении всего его срока службы.
Высококачественные светодиоды обеспечивают непрерывную работу светильника более 8 часов без остановки.
Регулируемая интенсивность УФ-излучения до 6000 мкВт/см² и дополнительное излучение видимого света обеспечивают универсальность использования.
Высококачественные светодиоды позволяют работать без перерывов более 8 часов, что делает светильник отличным выбором для стационарных установок и организованных рабочих мест.
Пик интенсивности УФ-света достигается при включении светильника и остается стабильным на протяжении всего времени работы.
Герметичный и ударопрочный корпус обеспечивает устойчивость к различным условиям эксплуатации.
Пассивное охлаждение позволяет работать бесшумно без необходимости использования вентилятора.
Линза без помутнений обеспечивает равномерную засветку на протяжении всего срока службы устройства.
| Источник освещения:
– УФ-светодиоды, шт. – Светодиоды белого света, шт. |
8 8 |
| Длина волны с пиком излучения, нм | 365 ± 5 |
| Диапазон интенсивности УФ-излучения, мкВт/см2 | от 300 до 6000 |
| Диаметр пятна с интенсивностью УФ облучения не менее 1000 мкВт/см2, на расстоянии 38 см от источника, мм, не менее | 450 на 320 |
| Диаметр пятна с интенсивностью УФ облучения не менее 2000 мкВт/см2, на расстоянии 38 см от источника, мм, не менее | 370 на 260 |
| Засветка видимым спектром в режиме УФ-облучения при максимальном значении УФ, лк, не более | 20 |
| Напряжение питания, В | 220 |
| Корпус осветителя | Алюминиевый сплав, пластик |
| Габариты изделия (длина х толщина х высота):
– Осветитель, мм – Блок управления, мм |
334 х 120 х 161,5 142 х 80 х 81 |
| Масса изделия:
– Осветитель, кг, не более – Блок управления, кг, не более |
3,4 0,3 |
| Условия эксплуатации
– температура окружающей среды, °С – относительная влажность при температуре 35 °С, %, не более – атмосферное давление, кПа |
-20 … +50 95 70 … 106,7 |
| Условия визуального выявления протяженных индикаторных следов дефектов (соотношение ширины следа и ширины раскрытия дефекта 10:1) | ||||||
| Класс чувствительности | Ультрафиолетовая облученность при использовании люминесцентных методов (Л, ЛЦ, ФЛ, ФЛЦ) | Освещенность, лк, при использовании цветных и яркостных методов (Ц, Я, ФЦ) для ламп | ||||
| люминесцентных | накаливания | |||||
| отн. ед. | мкВт/см2 | комбини- рованная | общая | комбини- рованная | общая | |
| I | 300-100 | 3000-1000 | 2500* | 750 | 2000* | 500 |
| II | ||||||
| III | 150±50 | 1500±500 | 2000 | 500 | 1500 | 400 |
| IV | 75±25 | 750±250 | 750 | 300 | 500 | 200 |
| Технологический | До 50 | До 500 | ||||
* При использовании цветного метода с диффузионным проявлением допустимы значения 4000 и 3000 лк соответственно.
Светильник Тетра-М полностью соответствует требованиям ГОСТ 56512-2015, ГОСТ 53700-2009 и РТМ 1.2А.020-2011, так как все заявленные параметры интенсивности УФ-излучения относятся исключительно к А-спектру. Доля спектров B и C в сумме не превышает 0,1%, что делает данный светильник максимально безопасным для пользователя: интенсивность белого света в УФ-свете не превышает 20 лк.
Стационарный светильник УФ-излучения с длиной волны 365 нм обеспечивает освещенность зоны контроля не менее 2000 мкВт/см².
