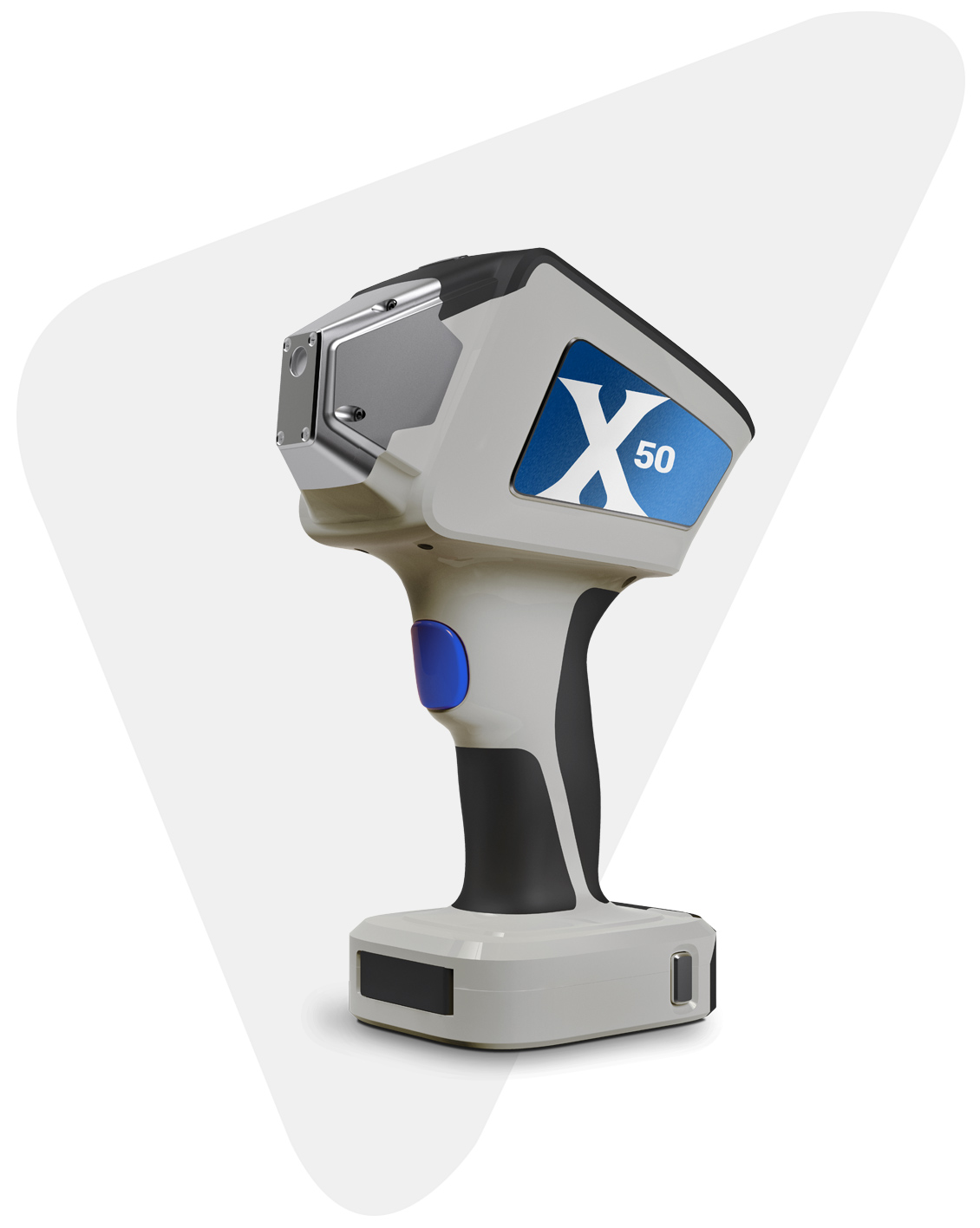

Описание анализатора X-50:

Рентгенофлуоресцентные анализаторы SciAps серии X используются для элементного анализа металлов и сплавов, почвы, руды, стекла, керамики и пластиков в диапазоне от магния до урана (Mg¹²-U⁹²). Прибор работает по методу РФА основанном на регистрации электромагнитного спектра, возникающего при воздействии на материал рентгеновского излучения с последующим анализом энергии и количества возбуждённых квантов.

Основные сферы применения анализаторов серии X это сортировка металлолома, входной контроль металлов, анализ марок сталей и сплавов, геология, экология и сельское хозяйство. Модель имеет удобный режим разбраковки: прошел / не прошел. Запрограммирован марочник углеродистых и легированных сталей, а также сплавов на основе алюминия, меди, никеля, титана и других, в т.ч. по ГОСТ 380-2005 и ГОСТ 5632-2014 (всего более 700 марок). Для работы с драгметаллами предусмотрен режим Драгметаллы, включающий 22 элемента, в сплавах на основе золота, серебра, платины, возможен Специальный режим Редкоземельные металлы.

Анализатор SciAps x-50 представляет собой рентгенофлуоресцентный спектрометр предназначенный для измерения массовой доли различных химических элементов в металлах и сплавах.

Данный прибор отлично подходит для проведения химического анализа металлов из нержавеющей стали (нержавейка) и жаропрочных сплавов.

Прибор также способен проводить сортировку алюминия по сериями 2000, 3000 и 70000, а также по меди. Помимо всего перечисленного, анализатор SciAps X-50 с легкостью модернизируется в старшую версию - SciAps X-200.

Технические характеристики анализатора металлов SciAps X-50:

Рентгеновская трубка

40 кВ, анод Rh (сплав) или анод Au (Geochem, почва, другие)

Характеристики детектора

7 мм 2 PIN Diode детектор, стандартный процессор импульсов, 15 тыс. импульсов в сек, при живом времени, 50%

Вес

1,5 кг с батареей

Габариты

18″x 25,5″x 10,16″

Питание

Анализатор поставляется с перезаряжаемыми литий-ионными батареями, зарядным устройством и адаптером для питания и зарядки батареи от сети.

Дисплей

5 дюймовый цветной сенсорный дисплей c поддержкой PowerVR SGX540 3D graphic

Передача данных

Wifi, Bluetooth, USB. Возможность подключения к любым электронным устройствам, включая программное обеспечение SciAps ProfileBuilder для ПК, MAC.

Скорость счета импульсов

15 000 имп./сек

Источник возбуждения

6-40kV, 200uA Rh анод для сплавов, 6-50kV, 200uA Au для любых других задач

Детектор

Активная площадь 7 мм2 полупроводниковый PIN детектор), разрешение <180 эВ, по К альфа линии Марганца FWHM  5.95.

Управляющий компьютер

ПроцессоARM Cortex -A9 dual-core / 1.2GHz Memory: 1GB DDR2 RAM, 1GB NAND хранение данных: 8GB SD

Импульсный процессор

14-разрядный АЦП с частотой оцифровки 80 MSPS 8K каналов MCA USB 2.0 для высокоскоростной передачи данных на главный процессор Цифровая фильтрация, реализованная в FPGA для высокопроизводительной импульсной обработки 50nS - 24uS пиковое время

Калибровка

Фундаментальные параметры для  режимов Сплавы и Геохимия/Экология/Почвы.  Для режима Почвы Пользователь может выбрать метод нормализации по Комптону или использовать эмпирические калибровки.

Проверка калибровки

Для контроля калибровки используется встроенный образец из 316 нержавеющей стали, который является также защитным затвором. Энергетическая калибровка полностью автоматизирована.

Температурный диапазон

От -20 до +50 градусов по Цельсию

Безопасность

Защита доступа паролем и внутренняя защита паролем для администрирования.

Нормативы и сертификаты

CE, RoHS, USFDA registered, Canada RED Act, ГОСТ-Р, ТР ТС, внесен в Госреестр средств измерений РФ.

Комплект поставки прибора:

• Портативный рентгенофлуоресцентный анализатор SciAps X 50 - 1шт.
• Переносной чемодан- 1шт.
• Проленовое окошко- 3шт.
• АКБ- 2шт.
• З/у для АКБ- 1шт.
• Сетевой кабель для з/у- 1шт.
• Инструкция по эксплуатации на USB Flash drive- 1шт.
• Методика поверки МП 023.Д4-17- 1шт.
• USB кабель- 1шт.
