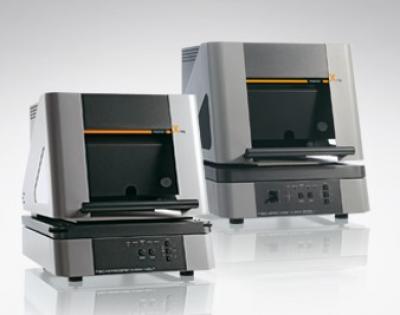

Измерительные приборы FISCHERSCOPE X-RAY серии XDL/XDLM/XDAL

  • Измерительные приборы FISCHERSCOPE X-RAY серии XDL/XDLM/XDAL

    /images/all/3/15223/big/img_5.jpg

    jijijij

    Измерительные приборы FISCHERSCOPE X-RAY серии XDL/XDLM/XDAL

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Fischer


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Fischer
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Рентгенофлуоресцентный анализатор МетЭксперт

Описание измерительных приборов серии XDL/XDLM/XDAL:

Измерительные приборы серии XDL® с приводными осями (дополнительное оборудование) и направлением измерения сверху вниз позволяют проводить серийные измерения в автоматическом режиме. Приборы имеют разные исполнения в части применяемых источников рентгеновского излучения, фильтров, диафрагм и детекторов, благодаря чему пользователь может выбрать рентгеновское устройство с конфигурацией, в точности соответствующей требованиям специфической метрологической задачи.



Характеристики прибора:

  • Благодаря наличию разных аппаратных компонентов рентгенофлуоресцентные приборы способны выполнять множество метрологических задач
  • Также эти приборы можно использовать для испытания собранных печатных плат или деталей с индентированием, поскольку приборы обладают различными диапазонами измерения (до 80 нм)
  • Приборы позволяют проводить автоматизированное серийное испытание с применением программируемого координатного стола XY и оси Z (дополнительно)
  • Прибор является оптимальным решением для исследования очень тонких слоев с использованием дрейфового кремниевого детектора с высоким энергетическим разрешением (устройство XDAL)



Применение:

Измерение толщины покрытия

  • Исследование покрытий печатных плат большого размера, в том числе гибких печатных плат (flex PCB)
  • Исследование тонких проводящих и/или разделительных слоев печатных плат
  • Исследование покрытий трехмерных компонентов
  • Исследование покрытий из хрома, например пластиковых предметов с декоративным хромированным покрытием





Анализ материалов:

  • Испытание ванн для нанесения гальванических покрытий
  • Анализ функциональных покрытий, применяемых в сфере производства электронных изделий и в полупроводниковой отрасли
  • Анализ покрытий твердых материалов, таких как CrN, TiN или TiCN



Технические характеристики(XDL):
Модель XDL 210 XDL 220 XDL 230  XDL 240
Рентгеновский источник вольфрамовая трубка с бериллиевым окном вольфрамовая трубка с бериллиевым окном
Напряжение 30 кВ, 40 кВ, 50 кВ 30 кВ, 40 кВ, 50 кВ 30 кВ, 40 кВ, 50 кВ 30 кВ, 40 кВ, 50 кВ
Апертура (коллиматор) Ø 0,3 мм; опция Ø 0,1 мм; Ø 0,2 мм; 0,3×0,05 мм Ø 0,3 мм; опция Ø 0,1 мм; Ø 0,2 мм; 0,3×0,05 мм
Область измерения мин. Ø 0,2 мм мин. Ø 0,2 мм мин. Ø 0,2 мм мин. Ø 0,2 мм
Рентгеновский детектор пропорциональный счётчик пропорциональный счётчик
Диапазон элементов от Ti (22) до U (92), анализирует до 24 элементов одновременно с использованием WinFTM BASIC
Расстояние до образца 0 – 80 мм 0 – 80 мм 0 – 80 мм 0 – 80 мм
Область размещения образца 463×500 мм 463×500 мм 420×450 мм 300×350 мм
Максимальная масса образца 20 кг 20 кг 20 кг 5 кг / 20 кг
Максимальная высота образца 25 – 300 мм
(в зависимости от опоры)
140 мм / 290 мм 140 мм 140 мм
Исполнение фиксированная опора фиксированная опора ручная
XY-регулировка
программируемая
XY-регулировка
Перемещение опоры по оси XY 95×150 мм 255×235 мм
Скорость перемещения опоры ≤ 80 мм/сек
Ось Z фиксированная позиция (верхняя/средняя/нижняя) электрически регулируемая электрически регулируемая программируемая
Перемещение опоры по оси Z 140 мм 140 мм 140 мм
Лазерная указка есть есть
Масштабирование 1x, 2x, 3x, 4x 1x, 2x, 3x, 4x 1x, 2x, 3x, 4x 1x, 2x, 3x, 4x
Видеомикроскоп цветная CCD камера с высоким разрешением для оптического контроля местоположения измерения вдоль оси первичного луча, перекрестье с калиброванной шкалой (линейкой) и индикатор пятна, регулируемая светодиодная подсветка
Программное обеспечение стандартно: Fischer WinFTM LIGHT; опционально: Fischer WinFTM BASIC, PDM, SUPER
Питание адаптер переменного тока AC 115 или 230 В; частота 50/60 Гц; потребляемая мощность макс. 120 Вт
Диапазон рабочих температур от +10 до +40 °С от +10 до +40 °С от +10 до +40 °С от +10 до +40 °С
Класс защиты IP40 IP40 IP40 IP40
Температура хранения от 0 до +50 °С от 0 до +50 °С от 0 до +50 °С от 0 до +50 °С
Габариты 570×760×650 мм 570×760×650 мм 570×760×650 мм 570×760×650 мм
Масса 94 кг 99 кг 107 кг 120 кг

Технические характеристики(XDLM):
Модель XDLM 231 XDLM 232 XDLM 237
Рентгеновский источник микрофокусная вольфрамовая трубка с бериллиевым окном
Напряжение 30 кВ, 40 кВ, 50 кВ 30 кВ, 40 кВ, 50 кВ 30 кВ, 40 кВ, 50 кВ
Апертура (коллиматор) стандартно 4 сменных: Ø 0,1 мм; Ø 0,2 мм; 0,05×0,05 мм; 0,2×0,03 мм; опция: Ø 0,3 мм; 0,3×0,05 мм
Область измерения мин. Ø 0,1 мм
с апертурой 0,05×0,05 мм
мин. Ø 0,1 мм
с апертурой 0,05×0,05 мм
мин. Ø 0,1 мм
с апертурой 0,05×0,05 мм
Рентгеновский детектор пропорциональный счётчик пропорциональный счётчик пропорциональный счётчик
Диапазон элементов от K (19) до U (92), анализирует до 24 элементов одновременно с использованием WinFTM BASIC
Расстояние до образца  0 – 80 мм  0 – 80 мм  0 – 80 мм
Область размещения образца 463×500 мм 420×450 мм 300×350 мм
Максимальная масса образца 20 кг 20 кг 5 кг / 20 кг
Максимальная высота образца 140 мм 140 мм 140 мм
Исполнение фиксированная опора ручная XY-регулировка программируемая моторизованная XY-регулировка
Перемещение опоры по оси XY 95×150 мм 255×235 мм
Скорость перемещения опоры ≤ 80 мм/сек
Ось Z электрически регулируемая электрически регулируемая программируемая
Перемещение опоры по оси Z 140 мм 140 мм 140 мм
Лазерная указка есть есть есть
Масштабирование 1x, 2x, 3x, 4x 1x, 2x, 3x, 4x 1x, 2x, 3x, 4x
Видеомикроскоп цветная CCD камера с высоким разрешением для оптического мониторинга положения измерения вдоль оси первичного луча, ручная фокусировка и автофокус, перекрестье с калиброванной шкалой (линейка) и индикатор пятна, регулируемая светодиодная подсветка, лазерная указка (класс 1) для точного размещения образцов
Программное обеспечение стандартно: Fischer WinFTM LIGHT; опционально: Fischer WinFTM BASIC, PDM, SUPER
Питание адаптер переменного тока AC 115 или 230 В; частота 50/60 Гц; потребляемая мощность макс. 120 Вт
Диапазон рабочих температур от +10 до +40 °С от +10 до +40 °С от +10 до +40 °С
Класс защиты IP40 IP40 IP40
Температура хранения от 0 до +50 °С от 0 до +50 °С от 0 до +50 °С
Габариты 570×760×650 мм 570×760×650 мм 570×760×650 мм
Масса 100 кг 108 кг  120 кг



Технические характеристики XDAL 237:
Рентгеновский источник микрофокусная вольфрамовая трубка с бериллиевым окном
Напряжение 10 кВ, 30 кВ, 50 кВ
Апертура (коллиматор) 4 сменных: Ø 0,1 мм; Ø 0,3 мм; Ø 0,6 мм; 0,5×0,15 мм
Область измерения Ø 0,15 мм с апертурой 0,1 мм
Рентгеновский детектор версия с кремниевым ПИН-детектором, разрешение ≤ 200 эВ, элементы: от S (16) до U (92);
  версия с кремниевым дрейфовым детектором, разрешение ≤ 160 эВ, элементы: от Al (13) до U (92)
Расстояние до образца 0 – 80 мм
Область размещения образца 300×350 мм
Максимальная масса образца 5 кг / 20 кг
Максимальная высота образца 140 мм
Исполнение программируемая моторизованная XY-регулировка
Перемещение опоры по оси XY 255×235 мм
Скорость перемещения опоры 80 мм/сек
Перемещение опоры по оси Z 140 мм
Лазерная указка есть
Масштабирование 1x, 2x, 3x, 4x
Видеомикроскоп цветная CCD камера с высоким разрешением для оптического мониторинга положения измерения вдоль оси первичного луча, ручная фокусировка и автофокус, перекрестье с калиброванной шкалой (линейка) и индикатор пятна, регулируемая светодиодная подсветка, лазерная указка (класс 1) для точного размещения образцов
Программное обеспечение стандартно: Fischer WinFTM BASIC включая PDM; опционально: Fischer WinFTM SUPER
Питание адаптер переменного тока AC 115 или 230 В; частота 50/60 Гц; потребляемая мощность макс. 120 Вт
Диапазон рабочих температур от +10 до +40 °С
Класс защиты IP40
Температура хранения от 0 до +50 °С
Габариты 570×760×650 мм
Масса 115 кг
