Назначение измерителя Обзор-103:

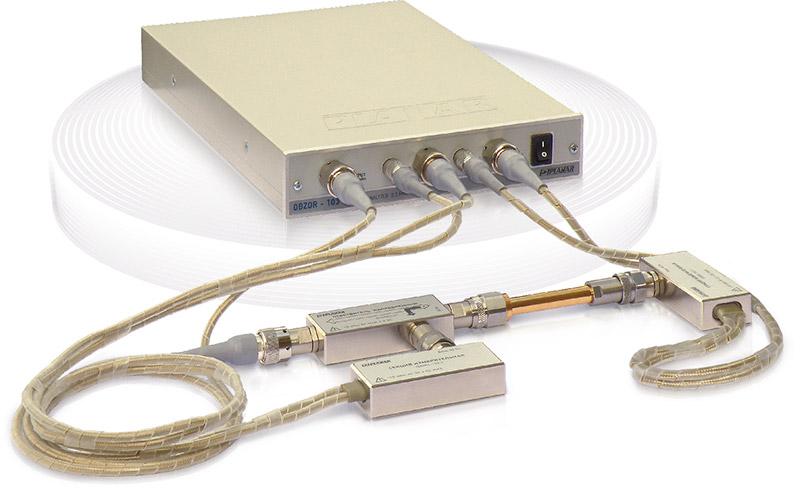

Измеритель комплексных коэффициентов передачи предназначен для измерения S - параметров радиотехнических устройств. Измеряемые параметры включают комплексный коэффициент отражения S11 и комплексный коэффициент передачи S21. Для индикации измеряемых S – параметров используются следующие форматы: логарифм амплитуды, фаза, ГВЗ, КСВ, реальная и мнимая части, расширенная фаза, линейная амплитуда, мощность, полярная диаграмма и диаграмма Вольперта – Смита.Область применения измерителя – разработка, настройка, проверка различных радиотехнических устройств и компонентов в лабораторных условиях и в условиях промышленного производства, в том числе в составе автоматизированных измерительных стендов.Измеритель комплексных коэффициентов передачи состоит из измерительного блока, двух измерительных секций, направленного ответвителя и персонального компьютера под управлением ОС "WINDOWS". Персональный компьютер (в комплект поставки не входит) соединяется с измерительным блоком кабелем USB.Программное обеспечение прилагается на компакт-диске, а так же регулярно обновляется на сайте. Программное обеспечение возможно установить в демонстрационном режиме для ознакомления с функциями прибора.Измеритель поставляется в основной модификации с измерительным трактом 50 Ом тип III (7/3,04) по ГОСТ РВ 51914-2002 и с комплектом дополнительного оборудования для тракта 75 Ом тип VIII(16/4,6) по ГОСТ РВ 51914-2002, поставляемого по отдельному заказу.
Особенности измерителя Обзор-103:
Рабочий диапазон частот 0,3 МГц…1,3 ГГц
Измерение S-параметров радиотехнических устройств: комплексного коэффициента передачи и отражения
Основной тракт 50 Ом (тип N), дополнительно возможно измерение в тракте 75 Ом (16/4,6 мм)
Высокая точность измерений при использовании коррекции систематических погрешностей
Измерение систем с переносом частоты и диплексоров
Управление и получение результатов измерения на внешнем компьютере
Программное обеспечение совместимо с ОС Windows
Малые массо-габаритные параметры.
Технические характеристики измерителя Обзор-103:
|
Параметр |
Значения |
|
ПАРАМЕТРЫ ГЕНЕРАТОРА |
|
|
Диапазон частот |
0,3 МГц…1,3 ГГц |
|
Разрешающая способность установки частоты |
10 Гц |
|
Погрешность установки частоты |
±5 х 10-6 |
|
Уровень выходного сигнала |
До 4 дБмВт |
|
Уровень гармоник |
Не более -30 дБн |
|
Время настройки (измерения на одной частоте) |
0,9 мс |
|
КСВН выхода |
Не более 1,14 в диапазоне 1 ... 1300 МГц |
|
НАПРАВЛЕННЫЙ ОТВЕТВИТЕЛЬ |
|
|
Направленность |
Не менее 40 дБ в диапазоне 5 – 1000 МГц |
|
КСВН входа |
Не более 1,15 в диапазоне 5 – 1000 МГц |
|
ПАРАМЕТРЫ ПРИЕМНИКА |
|
|
Полоса фильтра |
30 Гц, 100 Гц, 300 Гц, 1 кГц, 3 кГц, 10 кГц |
|
Уровень шума |
Не более – 125 дБмВт при фильтре 30 Гц |
|
Максимальный уровень входной мощности |
+20 дБмВт |
|
КСВН входа измерительной секции |
1,08 в диапазоне 0,5 ... 1300 МГц |
|
СКО развертки |
Не более 0,001 дБ при фильтре 1 кГц |
|
ПОГРЕШНОСТЬ |
|
|
Относительная погрешность измерения КСВН |
±(2,4 х КСВН)% |
|
Абсолютная погрешность измерения фазы коэффициента отражения |
±(3…6)° |
|
Абсолютная погрешность измерения модуля коэффициента передачи |
±(0,3…1,1) дБ |
|
ОБЩИЕ ДАННЫЕ |
|
|
Интерфейс |
Измерительный блок соединяется с управляющим ПК по USB |
|
Возможности ПО |
4 окна индикации, декартовы и полярные координаты, диаграмма Вольперта – Смита, маркеры |
|
Габаритные размеры |
255 х 125 х 340 мм |
|
Масса |
3,8 кг |
|
№ |
Наименование |
Количество |
|
1. |
Блок измерительный |
1 |
|
2. |
Секция измерительная |
2 |
|
3. |
Ответвитель направленный |
1 |
|
4. |
Аттенюатор фиксированный |
1 |
|
5. |
Кабель СВЧ соединительный |
1 |
|
6. |
Кабель USB |
1 |
|
7. |
Кабель питания |
1 |
|
8. |
Программное обеспечение |
1 |
|
9. |
Руководство по эксплуатации |
1 |
|

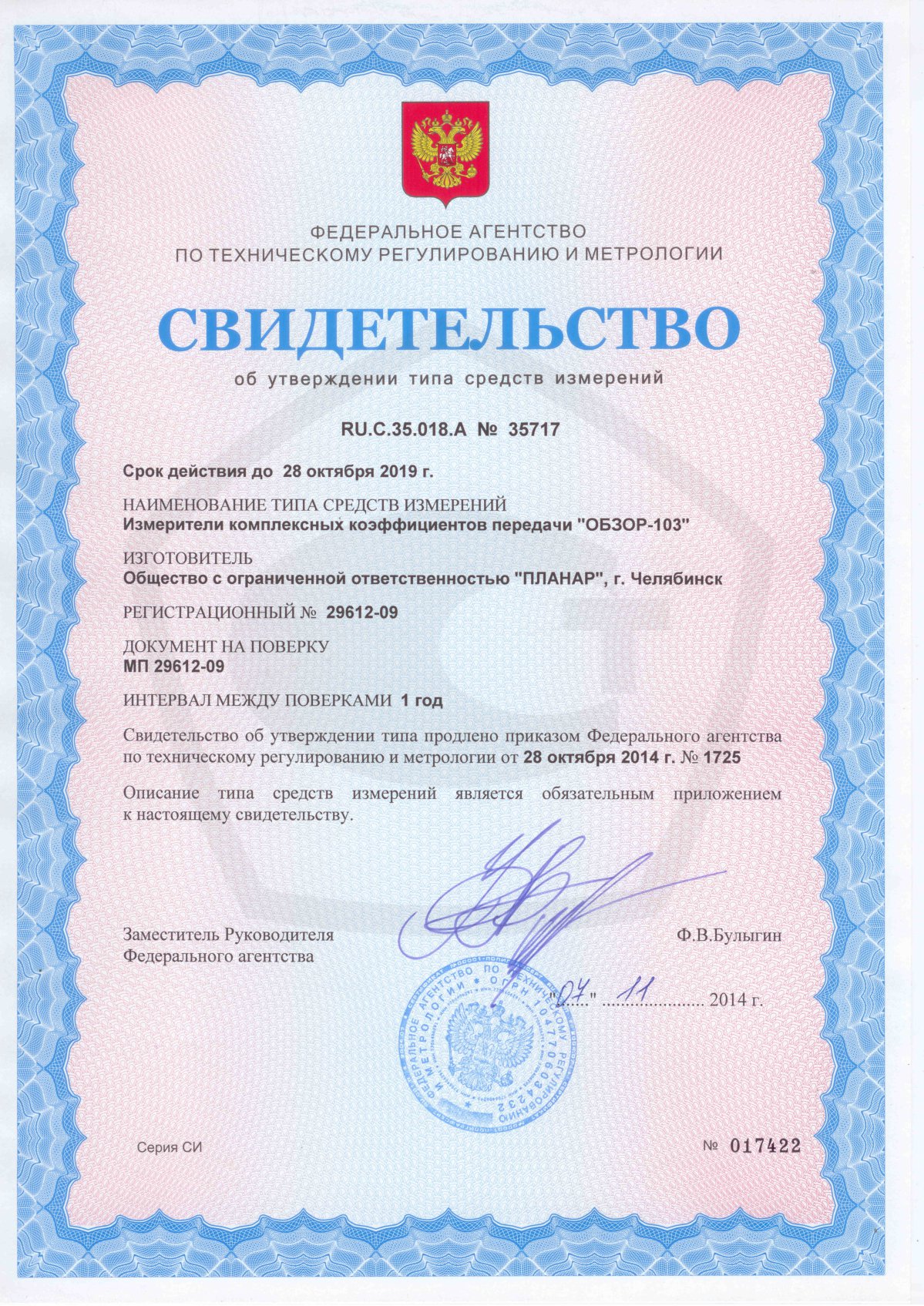

Сертификаты |
|||||||||||||||
|
|||||||||||||||
|
|
|||||||||||||||
|
