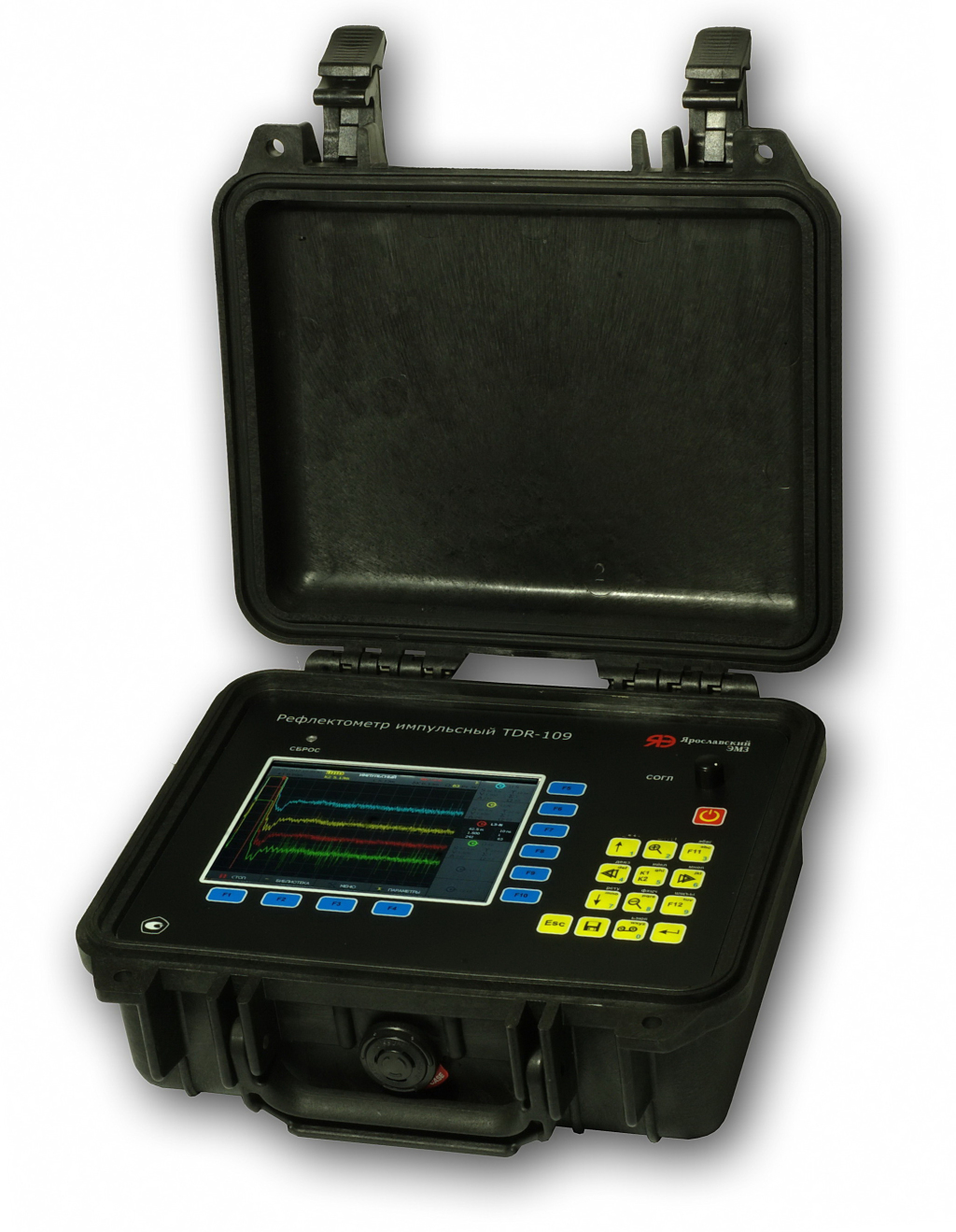

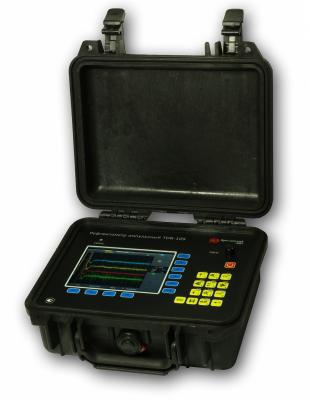

Рефлектометр для силовых линий TDR-109 СТРИЖ-С

  • Рефлектометр TDR-109 СТРИЖ-С

    /images/all/3/14155/big/img_5.jpg

    jijijij

    Рефлектометр для силовых линий TDR-109 СТРИЖ-С

ЦЕНА: 232 800 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Эрстед


Страна производитель: Россия Россия
Артикул: TDR-109 «СТРИЖ-С»
Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Защищенный рефлектометр TDR-109 "СТРИЖ-С"



Назначение рефлектометра TDR-109:



TDR-109 – высокоточный 3-х канальный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля, высокомные повреждения, заплывающий пробой и пр. и пр.

Импульсный рефлектометр TDR-109 реализует следующие методы измерений:

  • импульсный (TDR);

  • импульсно-дуговой (Arc-Reflection);

  • колебательного разряда (волновой).

Импульсный рефлектометр TDR-109 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • медножильные кабели связи (ТПП, МКС и т.п.);

  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);

  • силовые кабели (АСБ, ВВГ, СИП и т.п.);

  • воздушные кабельные линии;

  • компьютерные сети (СКС и т.п.);

  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).

  • для определения длины кабеля при его производстве, складировании и торговле.



Особенности рефлектометра TDR-109:



  • возможность применения самых современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод, импульсно-дуговой метод, метод волны напряжения, метод волны тока;

  • 3 линейных входа для подключения к трёх фазным кабелям;

  • отображение рефлектограмм на цветном 5.7" TFT-дисплее с разрешением 640х480 точек;

  • возможность отображения всех каналов измерений во всех сочетаниях (6 графиков рефлектограмм);

  • энергонезависимая память - не менее 300 рефлектограмм с возможностью одновременного отображения до 6 из них для сравнения;

  • режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;

  • максимальная дальность - 128 км;

  • возможность зондирования импульсом повышенной амплитуды (U2 - не менее 45 В) для работы на кабелях с большим затуханием;

  • измерение в реальном масштабе времени;

  • двухкурсорная измерительная система;

  • возможность детального рассмотрения любого участка рефлектограммы - функция многократной растяжки;

  • подавление асинхронных помех;

  • режим выявления непостоянных во времени неоднородностей - функция "Захват";

  • встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;

  • сохранение библиотеки рефлектограмм и коэфициентов укорочения на внешнем носителе USB Flash, а также запись в память прибора библиотек с персонального компьютера;

  • брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).



Технические характеристики рефлектометра TDR-109 "СТРИЖ-С":



Параметр

Значения

Режимы измерений

импульсный (TDR);

импульсно-дуговой (Arc-Reflection);

колебательного разряда (Decay);

волновой (Current method).

Дисплей

TFT (640х480) 5,7”

Диапазон измерения расстояния (временной задержки)

от 0 до 128000 м (от 0 до 1280 мкс)

Погрешность измерения расстояния

не хуже 0,2% от поддиапазона измерений

Диапазон согласованных сопротивлений

от 25 Ом до 600 Ом

Длительность зондирующего импульса

от 10 нс до 100 мкс

Амплитуда зондирующего импульса

U1 - не менее 10 В;

U2 - не менее 45 В;

Чувствительность приёмного тракта

1 мВ

Диапазон установки коэффициента укорочения

от 1.000 до 3.000, с шагом 0.001

Диапазон регулирования временной задержки (импульсно-дуговой метод)

от 0 до 50 мс, с шагом 0,2 мс

Синхронизация (импульсно-дуговой метод)

измерительный вход

вход TRIG

Синхронизация по амплитуде (волновой метод)

от -60 до +60 В, с шагом 2 В

Время непрерывной работы от аккумуляторной батареи

не менее 6 часов

Время непрерывной работы через зарядное устройство

не ограничено

Габаритные размеры

70х246х124 мм

Диапазон рабочих температур

от -20 °С до +40 °С

Масса прибора с аккумуляторной батареей

не более 2,5 кг





Комплект поставки прибора



Наименование

Количество

Рефлектометр импульсный TDR-109

1

Зарядное устройство

1

Кабель соединительный 1,5 м

1

Кабель соединительный 0,5м

5

Руководство по эксплуатации TDR-109

1

Компакт-диск с программным обеспечением

1

Сумка для аксессуаров

1
