Тип оборудования: Рефлектометр компьютерный

Производитель: СТЭЛЛ

Модель: РЕЙС-405

Гарантия: 1 год

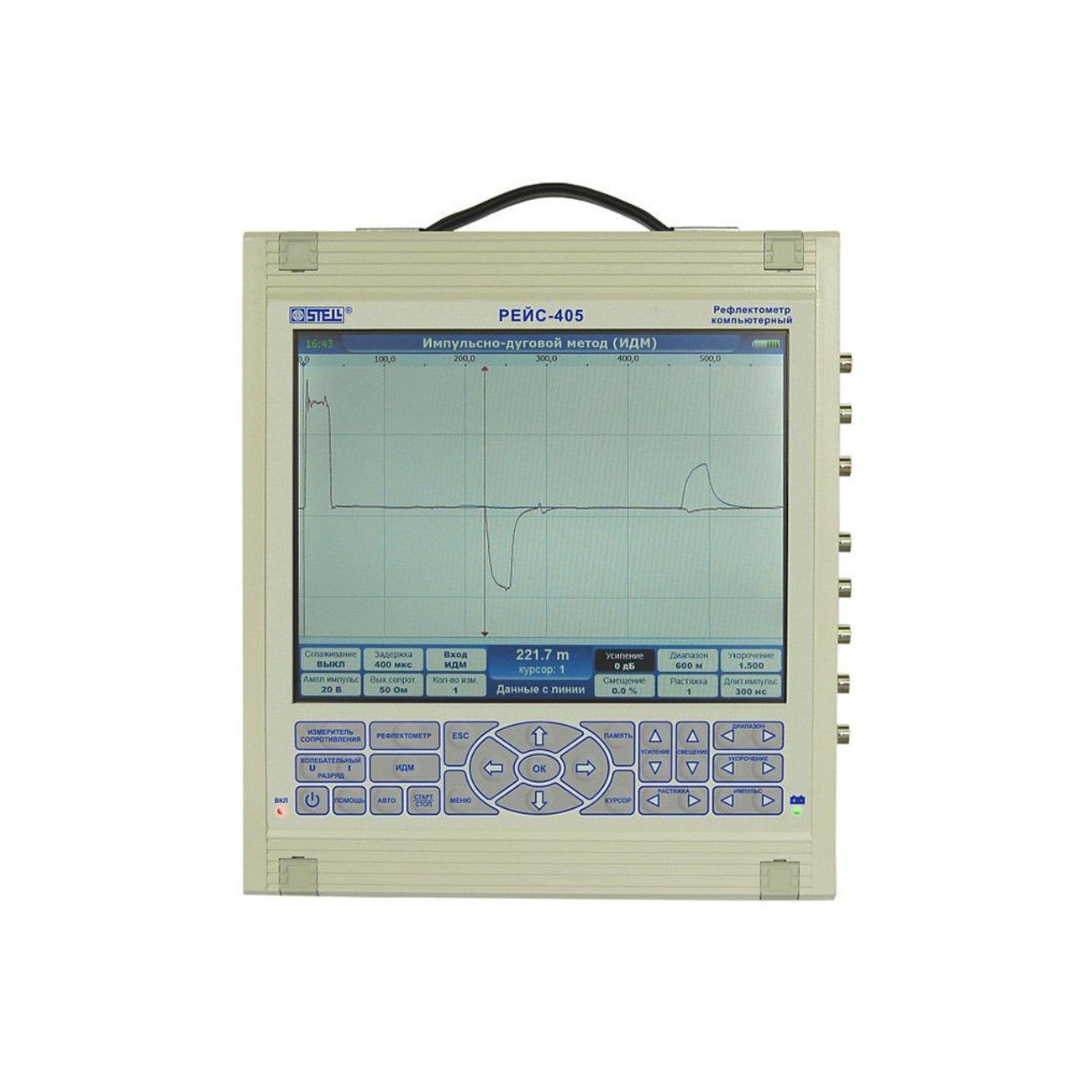

Описание рефлектометра РЕЙС-405:

РЕЙС-405 выполнен в виде моноблока и является измерительной системой, которая объединяет в себе 4 измерительных прибора:

• рефлектометр для металлических кабельных и воздушных линий;
• измеритель сопротивления изоляции;
• измеритель по импульсно-дуговому методу;
• измеритель по методу колебательного разряда.

РЕЙС-405 предназначен для использования как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.

Рефлектометр РЕЙС-405 может быть также использован для измерения и других типов линий с металлическими проводниками.

Конструкция корпуса компьютерного рефлектометра РЕЙС-405 такова, что прибор имеет относительно небольшой вес и удобное расположение органов управления и подключения.

В электроизмерительной лаборатории рефлектометр РЕЙС-405 может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор.

Преимущества рефлектомера компьютерного РЕЙС-405:

• четыре метода измерения;
• большой встроенный цветной дисплей;
• возможность подключения внешнего дисплея любого размера;
• мощный зондирующий сигнал;
• увеличенный диапазон измерения;
• простой, интуитивно-понятный интерфейс;
• прямое управление параметрами;
• универсальное питание.

Особенности применения рефлектомера компьютерного РЕЙС-405:

Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства. Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.

Новые положительные качества компьютерного рефлектометра РЕЙС-405:

• достаточно большой встроенный цветной TFT-экран (диагональ 10,4”) с разрешением 800х600 точек;
• 4-й режим - измерение сопротивления изоляции;
• вместо ручного управления выходным сопротивлением применено программное;
• увеличен диапазон измеряемых расстояний (с 51 км до 250 км);
• увеличена максимальная амплитуда зондирующего сигнала (с 25 В до 120В);
• увеличено максимальное перекрываемое затухание (с 80 до 95 дБ);
• увеличена частота дискретизации входного сигнала (со 160 до 200 МГц);
• многократно увеличен объем встроенного запоминающего устройства для энергонезависимого сохранения измеренных рефлектограмм и импульсных характеристик (в 10000 раз);
• обеспечена возможность легкого сохранения измеренной информации непосредственно на USB Flash-накопителе пользователя;
• при подключении к прибору РЕЙС-405 стандартной компьютерной USB-клавиатуры и «мыши», открывается возможность выполнять текстовое и графическое редактирование материалов пользователя;
• обеспечена возможность непосредственного подключения к прибору РЕЙС-405 различных устройств, в том числе принтера — для распечатки результатов измерений;
• обеспечена возможность подключения к прибору РЕЙС-405 внешнего стандартного монитора любого размера и с разрешением - до 2048 x 1536, через стандартный VGA разъем;
• конструкция корпуса, расположение экрана, кнопок управления и разъемов для подключения к измеряемой линии прибора РЕЙС-405 обеспечивают лучшие, чем у прибора РЕЙС-305, возможности по встраиванию прибора в конструкцию передвижных кабельных электролабораторий.

Технические характеристики рефлектометра РЕЙС-405:

Комплект поставки компьютерного рефлектометра РЕЙС-405:
