Малогабаритный поисковый комплекс МПБК-10

  • Малогабаритный поисковый комплекс МПБК-10

    /images/all/3/14189/big/img_5.png

    jijijij

    Малогабаритный поисковый комплекс МПБК-10

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Эрстед


Страна производитель: Россия Россия

Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Назначение малогабаритного поискового комплекса МПБК-10:



Реализация современных методов ОМП в малогабаритном комплексе с автономным питанием.

Предварительная локализация как низкоомных, так и высокомных повреждений следующими безпрожиговыми методами ОМП:

  • Импульсный метод (метод импульсной рефлектометрии, TDR);

  • Импульсно-дуговой метод (метод отражения от кратковременной электрической дуги, ARM);

  • Метод колебательного разряда по току (волновой по току, ICE).

Точная локализация повреждений на местности трассопоисковыми методами ОМП индукционный метод (по магнитному полю кабеля) потенциальный или контактный метод (по токам утечки).

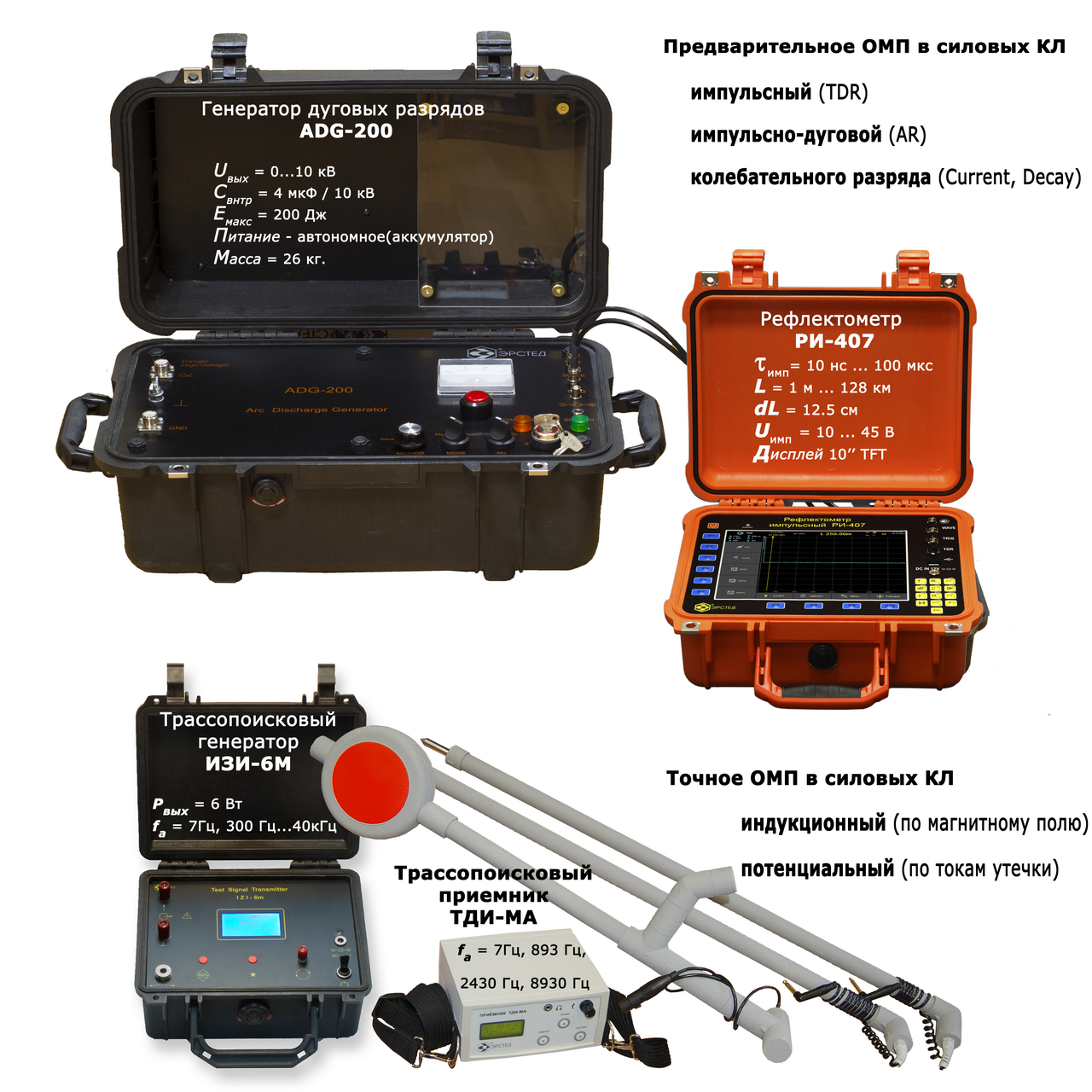

Состав малогабаритного поискового комплекса МПБК-10:



  • Рефлектометр импульсный РИ-407;

  • Генератор дуговых разрядов ADG-200;

  • Трассопоисковый генератор ИЗИ-6М;

  • Трассопоисковый приемник ТДИ-МА.



Особенности малогабаритного поискового комплекса МПБК-10:



  • Широкий спектр реализуемых безпрожиговых методов ОМП;

  • Небольшие габариты и вес — весь комплекс легко умещается в багажник легкового автомобиля и перемещается к месту подключения вручную бригадой из 2-х человек;

  • Автономное питание;

  • Ударопрочное и влагозащищенное исполнение.



Технические характеристики малогабаритного поискового комплекса МПБК-10:



Параметр

Значение

Рефлектометр импульсный РИ-407

Режимы измерений

импульсный (TDR)

импульсно-дуговой(Arc-Reflection)

волны напряжения(Decay)

волны тока(Current method)

Дисплей

цветной TFT 10” (640х480 пикселей)

Диапазон измерения расстояния (временной задержки)

от 0 до 128000 м (от 0 до 1280 мкс)

Поддиапазоны измерений

0 – 62,5 м (0 – 0,625 мкс)

0 – 125 м (0 – 1,25 мкс)

0 – 250 м (0 – 2,5 мкс)

0 – 500 м (0 -5 мкс)

0 – 1000 м (0 – 10 мкс)

0 – 2000 м (0 – 20 мкс)

0 – 4000 м (0 – 40 мкс)

0 – 8000 м (0 – 80 мкс)

0 – 16000 м (0 – 160 мкс

0 – 32000 м (0 – 320 мкс)

0 – 64000 м (0 – 640 мкс)

0 – 128000 м (0 – 1280 мкс)

Погрешность измерения расстояния

от 0,01% до 0,2% от поддиапазона

Эффективная частота дискретизации

800 МГц

Диапазон согласованных сопротивлений

от 25 Ом до 600 Ом

Длительность зондирующего импульса

от 10 нс до 100 мкс

Амплитуда зондирующего импульса (на согласованную нагрузку)

U1 – не менее 10 В

U2 – не менее 45 В

Чувствительность приёмного тракта при превышении сигнала над уровнем шума в 2 раза на всех поддиапазонах

не хуже 1 мВ

Диапазон перекрываемого затухания

не менее 80 дБ

Диапазон установки коэффициента укорочения

от 1,.000 до 3,000, с шагом 0,001

Диапазон регулировки временной задержки (импульсно-дуговой метод)

от 0 до 50 мс, с шагом 0,2 мс

Синхронизация (импульсно-дуговой метод)

измерительный вход

вход TRIG

Синхронизация по амплитуде (волновой метод)

от -60 до +60 В, с шагом 2 В

Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в нормальном диапазоне температур

от 15 °С до 25 °С ± 0.2 % от значения поддиапазона

Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в рабочем диапазоне температур

от минус 20 до 15 °С и от 25 до 40 °С ± 0,4 % от значения поддиапазона

Пределы допускаемой относительной погрешности измерения коэффициента укорочения

от 1 до 3 ± 0,4 %

Подавление асинхронных помех – параметр осреднение

от 1 до 64

Ёмкость энергонезависимой памяти

не менее 300 рефлектограмм

не менее 500 коэффициентов укорочения

Интерфейс с ПК

через внешний накопитель USB-Flash

Волновое сопротивление измерительного входа TDR

75 Ом (фиксированное)

Время установления рабочего режима

не более 15 сек.

Время непрерывной работы от аккумуляторной батареи АКК1 / АКК2

не менее 6 часов / не менее 10 часов (зависит от состояния аккумулятора)

Время непрерывной работы через зарядное устройство

не ограничено

Максимальная электрическая мощность, потребляемая РИ-407 при заряде аккумулятора

не более 40 Вт

Габаритные размеры

363х295х170 мм

Диапазон рабочих температур

от -20 °С до +40 °С

Масса прибора с аккумуляторной батареей АКК1 / АКК2

не более 3,5 кг / не более 5,2 кг

Средняя наработка на отказ To

не менее 6000 часов

Установленный срок службы Тсл

не менее 5 лет

Генератор дуговых разрядов ADG-200

Диапазон регулировки выходного напряжения

0…10 кВ

Ступени выходного напряжения

4 кВ, 10 кВ

Режимы заряда

Прямой заряд кабеля до пробоя (AUTO),

Заряд встроенного конденсатора (MANUAL)

Максимальная запасенная энергия

200 Дж

Время затягивания дуги

1...10 мс (зависит от внешних условий)

Минимальный интервал времени между последовательными разрядами

Определяется оператором, но не менее 20 с

Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают

На разъеме TDR — 60 В;

На разъеме WAVE – 120 В;

На разъеме TRIG – 20 В

Питание

Автономное – аккумулятор 12 В, 12 А/ч

Количество полных зарядов встроенного накопительного конденсатора при полностью заряженном аккумуляторе

100

Диапазон рабочих температур

-20...+40 °С

Габаритные размеры

520х350х300 мм

Масса, не более

26 кг

Трассопоисковый генератор ИЗИ-6М

Заводские частоты

7 Гц, 893 Гц, 2.43 кГц, 8.93 кГц для работы совместно с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА

Диапазон установки пользовательских частот

300 Гц – 40000 Гц

Точность установки пользовательских частот

не более ±0.5% от устанавливаемого значения частоты

Шаг установки пользовательских частот

1.0 Гц

Временной интервал следования зондирующих импульсов в режиме ИГ

пачка – 0,375 с., пауза – 0,125 с.

Выходная мощность

1…6 Вт в зависимости от нагрузки в диапазоне 1.5 Ом … 1 кОм

Измерение напряжения

0 .. 400 В (постоянное, переменное)

Управление

управление через меню, монохромный ЖКИ дисплей 128*64 точки с подсветкой

Дистанционное управление

мощностью и рабочими частотами на расстояниях до 1 км. (опция поставляется по заказу)

Возможность неконтактного подключения к трассе

выносной герметичный резонансный индуктор

Согласование с нагрузкой

автоматическое

Время непрерывной работы

не менее 10 часов, в зависимости от нагрузки при температуре 10°С. . +30°С

Электропитание

встроенный аккумулятор 12 В, внешний источник 12 В, сеть 220 В, 50 Гц через адаптер

Масса c аккумулятором

2 кг

Диапазон рабочих температур

-20°С …+50°С при влажности до 95%, без конденсата

Трассопоисковый приемник ТДИ-МА

Активная частота, FА

7 Гц, 893 Гц, 2.43 кГц и 8.93 кГц

Пассивная частота, Fп

50 Гц

Локация повреждений изоляции

да

Контроль разряда аккумулятора

Есть (ЖКИ индикатор)+автоматический контроль микропроцессором

Время непрерывной работы, не менее

- с подсветкой

- без подсветки

8 часов

12 часов

Электропитание

Встроенный аккумулятор Li-Ion 7,4 В.

Масса c аккумулятором

1,5 кг

Диапазон рабочих температур

-20 ÷ + 50 °С



Комплект поставки МПБК-10



Наименование

Количество

1

Рефлектометр импульсный РИ-407

1

2

Генератор дуговых разрядов ADG-200

1

3

Трассопоисковый генератор ИЗИ-6М

1

4

Трассопоисковый приемник ТДИ-МА

1



Введите число *


Введите число *

Малогабаритный поисковый комплекс МПБК-10

Назначение малогабаритного поискового комплекса МПБК-10:



Реализация современных методов ОМП в малогабаритном комплексе с автономным питанием.

Предварительная локализация как низкоомных, так и высокомных повреждений следующими безпрожиговыми методами ОМП:

  • Импульсный метод (метод импульсной рефлектометрии, TDR);

  • Импульсно-дуговой метод (метод отражения от кратковременной электрической дуги, ARM);

  • Метод колебательного разряда по току (волновой по току, ICE).

Точная локализация повреждений на местности трассопоисковыми методами ОМП индукционный метод (по магнитному полю кабеля) потенциальный или контактный метод (по токам утечки).



Состав малогабаритного поискового комплекса МПБК-10:



  • Рефлектометр импульсный РИ-407;

  • Генератор дуговых разрядов ADG-200;

  • Трассопоисковый генератор ИЗИ-6М;

  • Трассопоисковый приемник ТДИ-МА.



Особенности малогабаритного поискового комплекса МПБК-10:



  • Широкий спектр реализуемых безпрожиговых методов ОМП;

  • Небольшие габариты и вес — весь комплекс легко умещается в багажник легкового автомобиля и перемещается к месту подключения вручную бригадой из 2-х человек;

  • Автономное питание;

  • Ударопрочное и влагозащищенное исполнение.



Технические характеристики малогабаритного поискового комплекса МПБК-10:



Параметр

Значение

Рефлектометр импульсный РИ-407

Режимы измерений

импульсный (TDR)

импульсно-дуговой(Arc-Reflection)

волны напряжения(Decay)

волны тока(Current method)

Дисплей

цветной TFT 10” (640х480 пикселей)

Диапазон измерения расстояния (временной задержки)

от 0 до 128000 м (от 0 до 1280 мкс)

Поддиапазоны измерений

0 – 62,5 м (0 – 0,625 мкс)

0 – 125 м (0 – 1,25 мкс)

0 – 250 м (0 – 2,5 мкс)

0 – 500 м (0 -5 мкс)

0 – 1000 м (0 – 10 мкс)

0 – 2000 м (0 – 20 мкс)

0 – 4000 м (0 – 40 мкс)

0 – 8000 м (0 – 80 мкс)

0 – 16000 м (0 – 160 мкс

0 – 32000 м (0 – 320 мкс)

0 – 64000 м (0 – 640 мкс)

0 – 128000 м (0 – 1280 мкс)

Погрешность измерения расстояния

от 0,01% до 0,2% от поддиапазона

Эффективная частота дискретизации

800 МГц

Диапазон согласованных сопротивлений

от 25 Ом до 600 Ом

Длительность зондирующего импульса

от 10 нс до 100 мкс

Амплитуда зондирующего импульса (на согласованную нагрузку)

U1 – не менее 10 В

U2 – не менее 45 В

Чувствительность приёмного тракта при превышении сигнала над уровнем шума в 2 раза на всех поддиапазонах

не хуже 1 мВ

Диапазон перекрываемого затухания

не менее 80 дБ

Диапазон установки коэффициента укорочения

от 1,.000 до 3,000, с шагом 0,001

Диапазон регулировки временной задержки (импульсно-дуговой метод)

от 0 до 50 мс, с шагом 0,2 мс

Синхронизация (импульсно-дуговой метод)

измерительный вход

вход TRIG

Синхронизация по амплитуде (волновой метод)

от -60 до +60 В, с шагом 2 В

Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в нормальном диапазоне температур

от 15 °С до 25 °С ± 0.2 % от значения поддиапазона

Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в рабочем диапазоне температур

от минус 20 до 15 °С и от 25 до 40 °С ± 0,4 % от значения поддиапазона

Пределы допускаемой относительной погрешности измерения коэффициента укорочения

от 1 до 3 ± 0,4 %

Подавление асинхронных помех – параметр осреднение

от 1 до 64

Ёмкость энергонезависимой памяти

не менее 300 рефлектограмм

не менее 500 коэффициентов укорочения

Интерфейс с ПК

через внешний накопитель USB-Flash

Волновое сопротивление измерительного входа TDR

75 Ом (фиксированное)

Время установления рабочего режима

не более 15 сек.

Время непрерывной работы от аккумуляторной батареи АКК1 / АКК2

не менее 6 часов / не менее 10 часов (зависит от состояния аккумулятора)

Время непрерывной работы через зарядное устройство

не ограничено

Максимальная электрическая мощность, потребляемая РИ-407 при заряде аккумулятора

не более 40 Вт

Габаритные размеры

363х295х170 мм

Диапазон рабочих температур

от -20 °С до +40 °С

Масса прибора с аккумуляторной батареей АКК1 / АКК2

не более 3,5 кг / не более 5,2 кг

Средняя наработка на отказ To

не менее 6000 часов

Установленный срок службы Тсл

не менее 5 лет

Генератор дуговых разрядов ADG-200

Диапазон регулировки выходного напряжения

0…10 кВ

Ступени выходного напряжения

4 кВ, 10 кВ

Режимы заряда

Прямой заряд кабеля до пробоя (AUTO),

Заряд встроенного конденсатора (MANUAL)

Максимальная запасенная энергия

200 Дж

Время затягивания дуги

1...10 мс (зависит от внешних условий)

Минимальный интервал времени между последовательными разрядами

Определяется оператором, но не менее 20 с

Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают

На разъеме TDR — 60 В;

На разъеме WAVE – 120 В;

На разъеме TRIG – 20 В

Питание

Автономное – аккумулятор 12 В, 12 А/ч

Количество полных зарядов встроенного накопительного конденсатора при полностью заряженном аккумуляторе

100

Диапазон рабочих температур

-20...+40 °С

Габаритные размеры

520х350х300 мм

Масса, не более

26 кг

Трассопоисковый генератор ИЗИ-6М

Заводские частоты

7 Гц, 893 Гц, 2.43 кГц, 8.93 кГц для работы совместно с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА

Диапазон установки пользовательских частот

300 Гц – 40000 Гц

Точность установки пользовательских частот

не более ±0.5% от устанавливаемого значения частоты

Шаг установки пользовательских частот

1.0 Гц

Временной интервал следования зондирующих импульсов в режиме ИГ

пачка – 0,375 с., пауза – 0,125 с.

Выходная мощность

1…6 Вт в зависимости от нагрузки в диапазоне 1.5 Ом … 1 кОм

Измерение напряжения

0 .. 400 В (постоянное, переменное)

Управление

управление через меню, монохромный ЖКИ дисплей 128*64 точки с подсветкой

Дистанционное управление

мощностью и рабочими частотами на расстояниях до 1 км. (опция поставляется по заказу)

Возможность неконтактного подключения к трассе

выносной герметичный резонансный индуктор

Согласование с нагрузкой

автоматическое

Время непрерывной работы

не менее 10 часов, в зависимости от нагрузки при температуре 10°С. . +30°С

Электропитание

встроенный аккумулятор 12 В, внешний источник 12 В, сеть 220 В, 50 Гц через адаптер

Масса c аккумулятором

2 кг

Диапазон рабочих температур

-20°С …+50°С при влажности до 95%, без конденсата

Трассопоисковый приемник ТДИ-МА

Активная частота, FА

7 Гц, 893 Гц, 2.43 кГц и 8.93 кГц

Пассивная частота, Fп

50 Гц

Локация повреждений изоляции

да

Контроль разряда аккумулятора

Есть (ЖКИ индикатор)+автоматический контроль микропроцессором

Время непрерывной работы, не менее

- с подсветкой

- без подсветки

8 часов

12 часов

Электропитание

Встроенный аккумулятор Li-Ion 7,4 В.

Масса c аккумулятором

1,5 кг

Диапазон рабочих температур

-20 ÷ + 50 °С



Комплект поставки МПБК-10



Наименование

Количество

1

Рефлектометр импульсный РИ-407

1

2

Генератор дуговых разрядов ADG-200

1

3

Трассопоисковый генератор ИЗИ-6М

1

4

Трассопоисковый приемник ТДИ-МА

1



0 RUB
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2023
