Портативный генератор МИР HVA2000

МИР HVA2000 — портативный генератор высоковольтных импульсов, предназначенный для испытаний кабельных линий, определения пробивного напряжения в месте повреждения и точного определения его местоположения (ОМП) акустическим методом.

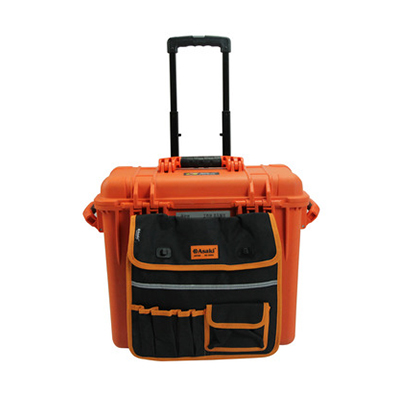

Генератор выполнен в прочном ударопрочном пластиковом кейсе с колёсами и выдвижной транспортировочной ручкой. Такая конструкция обеспечивает удобную транспортировку оборудования и позволяет одному специалисту доставить его непосредственно к месту проведения работ, в том числе на объектах со сложными условиями доступа.

Масса генератора составляет 25 кг.

Отличительные особенности:

• Выходное напряжение — до 36 кВ
• Энергия импульса — до 2000 Дж
• Компактное исполнение в ударопрочном транспортировочном кейсе
• Поддержка беспрожиговых методов определения места повреждения кабеля
• Автоматический разряд накопленной энергии после завершения испытания
• Плавная регулировка напряжения заряда накопительных конденсаторов
• Высоковольтный изолированный кабель для подключения к испытуемому объекту

Режимы работы

МИР HVA2000 поддерживает несколько режимов формирования высокого напряжения:

• Постоянное (выпрямленное) напряжение
• Одиночный импульсный разряд
• Периодический импульсный разряд с интервалом 5 секунд

Плавная регулировка позволяет устанавливать необходимое напряжение заряда накопительных конденсаторов и, соответственно, регулировать выходное постоянное напряжение.

Для повышения безопасности при проведении работ предусмотрена функция автоматического разряда накопленной энергии после завершения испытания.

Определение места повреждения кабеля

МИР HVA2000 может применяться в составе комплекса с рефлектометром МИР305 и присоединительным устройством МИР MIM для предварительного определения места повреждения кабеля беспрожиговыми методами.

В зависимости от конфигурации комплекса могут использоваться:

• Импульсно-дуговой метод
• Метод колебательного разряда по току и напряжению

Для точного определения места повреждения акустическим методом генератор применяется совместно с акустическим приёмником МИР digiPro.

Высоковольтный импульс, формируемый HVA2000, инициирует электрический пробой в месте повреждения кабеля. Возникающий разряд сопровождается электромагнитными и акустическими волнами, которые могут регистрироваться соответствующими приёмниками на поверхности земли.

Технология позволяет определять повреждения различных типов, в том числе:

• «Заплывающие» пробои
• Однофазные повреждения
• Межфазные повреждения
• Повреждения с различным переходным сопротивлением
• Обрывы кабеля

Конструкция и транспортировка

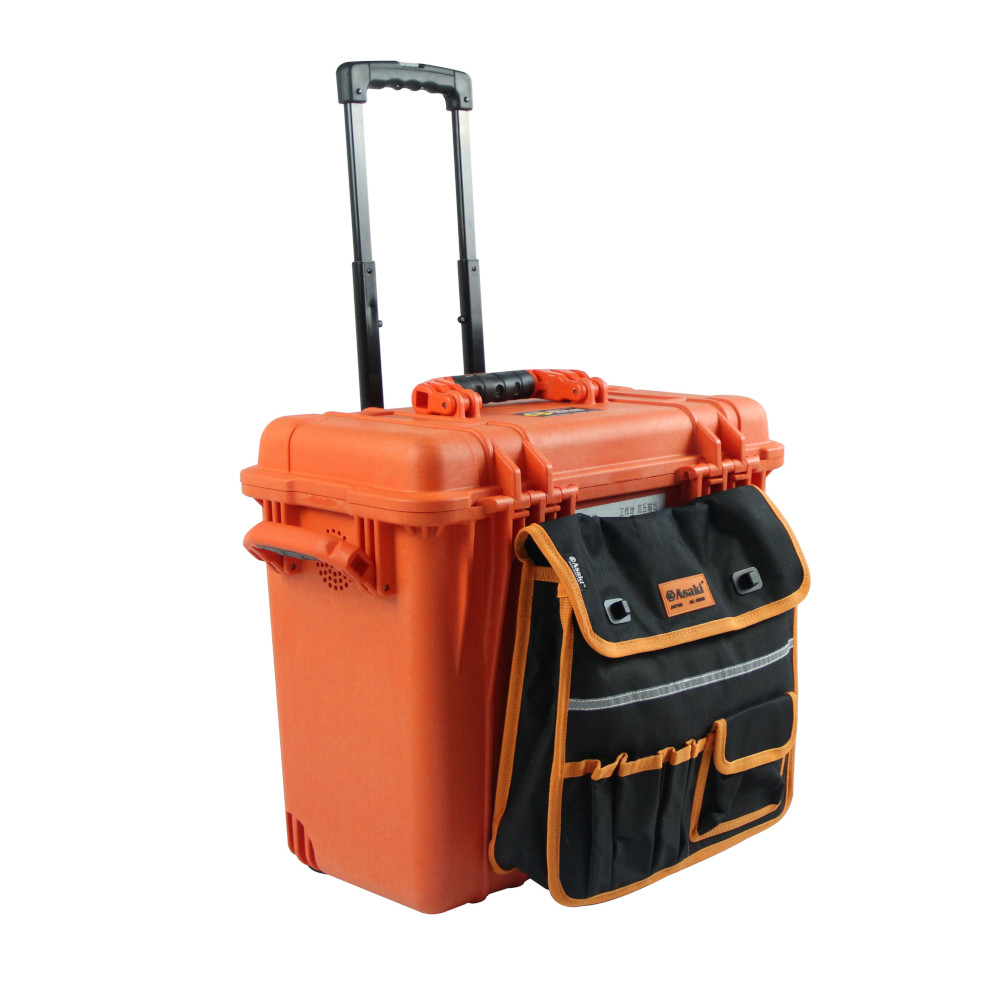

Все элементы МИР HVA2000 размещены в ударопрочном защитном кейсе, предназначенном для транспортировки и эксплуатации оборудования в полевых условиях.

Кейс оснащён колёсами и выдвижной ручкой, что позволяет легко перемещать генератор по территории объекта. Благодаря компактным массогабаритным характеристикам и продуманной конструкции транспортировку, установку и подготовку оборудования к работе может выполнять один специалист.

Технические характеристики генератора:

Комплект поставки

• Генератор МИР HVA2000 в кейсе
• Сумка для кабелей на кейсе
• Испытательный кабель
• Кабель рабочего заземления
• Кабель защитного заземления
• Кабель заземления для разрядной штанги
• Кабель питания
• Штыри заземления
• Разрядная штанга
• Руководство по эксплуатации
