| ЦЕНА: 589 940 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: PM8571A-2
|

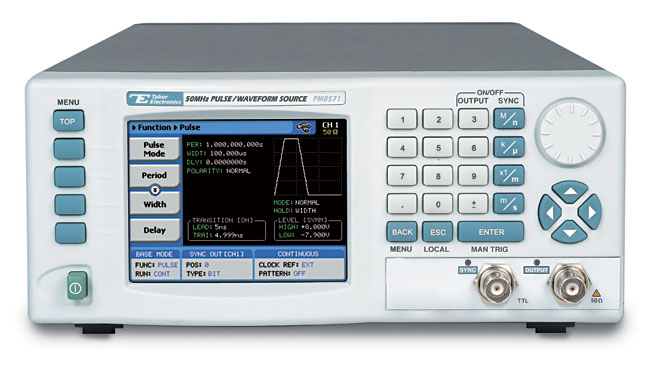

PM8571A-2 – генератор импульсов

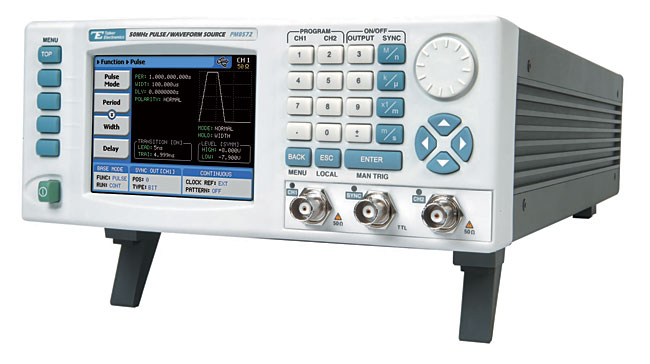

Особенности серии генераторов PM857xA
Одноканальные и двухканальные генераторы импульсов / сигналов специальной / произвольной форм
Диапазон частот: 50 МГц для генератора импульсов (100 МГц в режиме генератора специальных сигналов)
Режим генератора сигналов произвольной формы: частота дискретизации 300 МГц, разрядность ЦАП 16 бит, память 1 Мб (опция 2/4 Мб), режим сегментации
ГКЧ и различные виды модуляции: АМ, ЧМ, ЧМн, АМн, ФМн и ШИМ
Размах 16 Впик на нагрузке 50 Ом
Разрешение 10 пс при задании временных параметров импульса
Параллельный 16 битный выход
Встроенный частотомер до 100 МГц
ПО ArbConnection для формирования сигнала произвольной формы
Интерфейсы ДУ: USB, LAN, GPIB
Технические характеристики генератора PM 8571A-2
|
Выходные параметры
|
|
|
Количество каналов |
1 |
|
Размах на нагрузке 50 Ом |
16 мВ - 16 В |
|
Верхний/нижний пиковый уровень (50 Ом) |
-7,9… +8 В/ -8… +7,9 В |
|
Погрешность установки амплитуды |
± 2% на частоте 1 кГц |
|
Импульс
|
|
|
Режим работы |
Одиночный/парный импульс, задержанный, фиксированной скважности |
|
Период |
20 нс…10 с, разрешение 11 разрядов |
|
Погрешность установки периода |
±1х10-6 |
|
Длительность импульса |
8 нс… 10 с, разрешение 10 пс |
|
Погрешность установки длительности |
± (0,2% + 250 пс) |
|
Джиттер |
± 100х10-6 + 20пс |
|
Задержка |
0… 10 с между первым и вторым импульсом в режиме парных импульсов или между основным и синхроимпульсом |
|
Режим фиксированной скважности |
1%... 95% - скважность остается постоянной вне зависимости от установленной длительности импульса |
|
Погрешность установки скважности |
± (2% + 250 пс) |
|
Время нарастания |
Не более 5 нс |
|
Выброс |
Не более 6% |
|
Сигналы произвольной формы
|
|
|
Виды сигналов |
Синус, треугольник, меандр, пила, экспонента, гаусс, шум, sin x/x, постоянное напряжение |
|
Параметры |
Аналогично серии WW |
|
Произвольная форма
|
|
|
Частота дискретизации и объем памяти |
1.5 Гц… 250 МГц |
|
Разрешение по вертикали |
16 бит |
|
Память |
4 Мб |
|
Режим сегментации |
Параметры и режимы работы аналогичны серии WW |
|
Параллельный 16 бит выход |
Уровень LVDS, выдача побитной информации с ЦАП |
|
Частотомер
|
|
|
Диапазон частот |
20 Гц – 100 МГц |
|
Время счета |
От 100 мкс до 1 сек, разрешение 7 знаков/секунду |
|
Режимы работы |
Частота, период, длительность импульса, число импульсов |
|
Общие данные
|
|
|
Напряжение питания |
220 В (± 15 %), 50 / 60 Гц |
|
Габаритные размеры |
212х88х415 мм |
|
Масса |
3 кг |
|
Интерфейс |
LAN, GPIB, USB |
Комплектация генератора РМ8571А-2
Генератор РМ 8571 А-2;
Сетевой шнур;
Программное обеспечение;
Руководство по эксплуатации.
|
