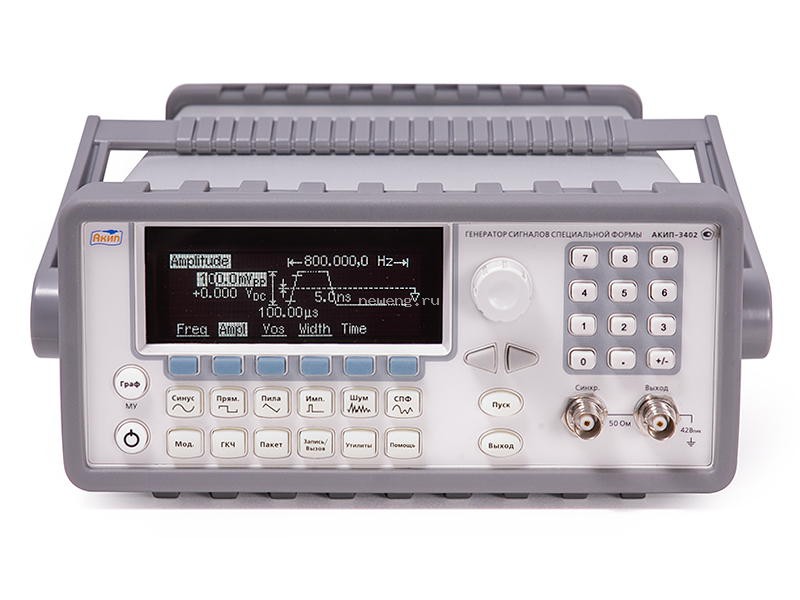

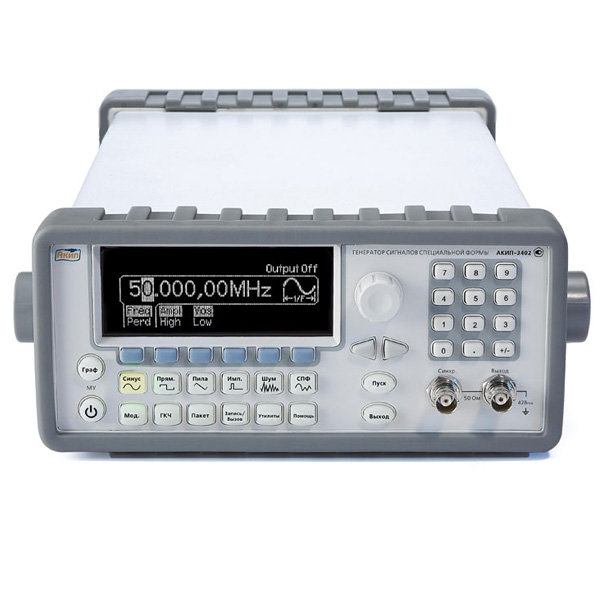

Артикул: АКИП-3402
|
Особенности генератора АКИП-3402:
Диапазон частот до 50 МГц для синуса и до 25 МГц для меандра;
Разрешение по частоте 1 мкГц;
Формы сигнала: пила, треугольник, шум, постоянное смещение;
Режим формирования сигнала произвольной формы (5 видов);
Возможность установки сопротивления нагрузки до 1 МОм;
Использование прямого цифрового синтеза;
Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 256 тысяч точек;
Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция;
Перестраиваемое время нарастания (от 5 нс до 100 нс);
Параллельный выход данных 16 бит;
Интерфейс USB, LAN, опция GPIB (КОП);
ПО Wavepatt для формирования сигналов произвольной формы;
Вход внешней опорной частоты;
Поддержка синхронной работы нескольких генераторов;
Синхро -вход и -выход.
Технические характеристики генератора АКИП-3402:
|
Параметр |
Значение |
|
Выходные параметры |
|
|
Частотный диапазон |
1 мкГц - 50 МГц (для синуса) |
|
Разрешение |
1 мкГц |
|
Погрешность установки частоты |
± 20*10 - 6( опционально ± 5*10 - 7 ) |
|
Выходной уровень |
10 мВ...1 0 В пик - пик на нагрузке 50 Ом |
|
Синусоида |
|
|
Погрешность установки уровня на 1 кГц |
± (1%+1 мВ пик ) ± 5*10 - 7 (10 МГц опция 01) |
|
Неравномерность АЧХ относительно 1 кГц |
0,1 дБ при частоте менее 100 кГц, 0,15 дБ для частот от 100 кГц до 5 МГц, 0,3 дБ для частот от 5 МГц до 20 МГц, 0,5 дБ для частот от 20 до 50 МГц |
|
Коэффициент гармоник (при уровне не более 1Впик) |
≤ - 70 дБн (0 ,04%) до 20 кГц, < > < > < > < > |
|
Постоянное смещение |
|
|
Диапазон |
± 5 В нанагрузке 50 В (пиковое значение AC + DC ) |
|
Погрешность установки |
± (2% от смещения +0,5% от амплитуды сигнала) |
|
Меандр |
|
|
Частотный диапазон |
1 мкГц - 25 МГц |
|
Время нарастания/спада |
< > |
|
Выброс |
< > |
|
Перестраиваемая скважность |
20% - 80% (до 10 МГц), 40 – 60% (до 25 МГц) |
|
Погрешность установки скважности |
±1% для скважности 50% |
|
Джиттер |
200 пс |
|
Пила, треугольник |
|
|
Диапазон частот |
1 мкГц – 200 кГц |
|
Нелинейность |
< > |
|
Перестраиваемая скважность |
0,0 – 100,0% |
|
Импульс |
|
|
Диапазон частот |
500 мкГц – 10 МГц |
|
Длительность импульса |
От 20 нс |
|
Время нарастания/спада |
< > |
|
Диапазон изменения времени нарастания |
От 5 до 100 нс |
|
Диапазон изменения скважности |
0,000,000,2% - 99,999,999, 8% |
|
Шум |
|
|
Полоса частот (белый шум) |
20 МГц (типично) |
|
Произвольная форма |
|
|
Диапазон частот |
1 мкГц – 10 МГц |
|
Длина памяти |
2 – 256 тысячи точек |
|
Разрешение ЦАП |
14 бит (включая знак) |
|
Частота дискретизации |
125 МГц |
|
Память |
4 ячейки |
|
Параметры сигнала |
Минимальное время нарастания 30 нс, линейность 0,1%, джиттер 6 нс |
|
Пакетный режим |
|
|
Формы сигналов |
Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
|
Виды запуска |
По счету (от 1 до 50000 импульсов – при минимальной длительности 1 мкс ), по строб - импульсу |
|
Период повторения |
1 мкс – 500 с |
|
Параллельный выход |
|
|
Тактовая частота |
50 МГц |
|
Уровень |
ТТЛ |
|
Длина последовательности |
2...256 тысяч символов |
|
АМ, ЧМ |
|
|
Формы несущей |
Синус, меандр, пила, произвольная |
|
Источник модуляции |
Внешний/внутренний |
|
Модулирующее колебание (внутреннее) |
Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц) |
|
Девиация частоты |
До 25 МГц (пиковая) |
|
Коэффициент АМ |
1...120 % (АМ); разрешение 0,1 % |
|
ФМ |
|
|
Формы несущей |
Синус, меандр, пила, произвольная1 |
|
Диапазон частот |
такой же, как у основного сигнала |
|
Источник модуляции |
Внешний/внутренний |
|
Модулирующее колебание (внутреннее) |
Синус, меандр, пила, треугольник, шум, произвольная |
|
Диапазон модулирующих частот |
2 мГц...20 кГц |
|
Диапазон установки девиации фазы |
от 0 º до 360 , 0 º |
|
ИМ |
|
|
Диапазон частот |
500 мкГц – 10 МГц |
|
Форма несущей |
Меандр (импульс) |
|
Источник модуляции |
Внешний/внутренний |
|
Модулирующее колебание (внутреннее) |
Синус, меандр, пила, треугольник, шум, произвольная |
|
Диапазон модулирующих частот 2 мГц...20 кГц коэфф . модуляции (по длительности) |
2 мГц...20 кГц 0 %...100% ; разрешение 0,1 % |
|
ГКЧ |
|
|
Формы несущей |
Синус, меандр, пила, произвольная |
|
Диапазон частот |
такой же, как у основного сигнала |
|
Время качания |
1 мс...500 с |
|
Закон качания |
Линейный или логарифмический |
|
Тип качания |
Возраст ание или убывание |
|
Общие данные |
|
|
Напряжение питания |
220 В ( ± 15 %), 50 / 60 Гц |
|
Интерфейсы ДУ (стандартно) |
USB, LAN, GPIB |
|
Габаритные размеры |
107 × 224 × 380 мм |
|
Масса |
3 , 6 кг |
Комплект поставки АКИП-3402
|
№ |
Наименование |
Количество |
|
1. |
Генератор сигналов произвольной формы АКИП-3402 |
1 |
|
2. |
Сетевой шнур |
1 |
|
3. |
Руководство по эксплуатации |
1 |
|
